Какой блок питания нужен для gtx 1060 6gb

Рекомендуемый источник питания для NVIDIA GeForce GTX 1060 6 GB GP104

Какой блок питания подходит для NVIDIA GeForce GTX 1060 6 GB GP104?

Вам понадобится блок питания мощностью не менее 350Вт.

Каковы требования к источнику питания для NVIDIA GeForce GTX 1060 6 GB GP104?

Минимальные требования к источнику питания для NVIDIA GeForce GTX 1060 6 GB GP104 — источник питания не менее 350Вт

Добавить процессор

Получите помощь в выборе блока питания

Все еще не знаете, какой блок питания вам нужен для вашего компьютера? Нет проблем, заполните контактную форму

Questions about NVIDIA GeForce GTX 1060 6 GB GP104

Мы были бы рады любой оплате в благодарность за бесплатное пользование нашегово сайта

Программисты это те, кто вкладывают труд в каждый код, мы были бы рады, если бы вы подарили нам свое доверие, чтобы мы могли продолжать предоставлять вам услугу бесплатно

Help us to improve the Website Translate for the languages you speak.

• Немного о нас
• Связаться с нами

Disclaimer: We may earn a small commission for my endorsement, recommendation, testimonial, or link to any products or services from this website.

Gtx 1060 рекомендуемый блок питания. Выбор блока питания для компьютера. Производители блоков питания для компьютеров

Качество — это главная характеристика любого блока питания. В лихие 90-е о хорошем кормильце всех комплектующих судили по его весу, но ушлые китайцы быстро научились утяжелять корпуса при помощи посаженных на скотч болтов. Сейчас подобными «лайфхаками» никто не занимается, да и нет в этом необходимости. Уже давно вес блока питания ни о чем не говорит. В 2016 году определить качество сборки по внешним признакам очень тяжело. «Металлическая коробка ». «С вентилятором ». «С ворохом проводов в оплетке ». «О, а вот здесь кабели отстегиваются! » По факту о надежности блока говорит лишь имя производителя, цена и классификация эффективности 80 PLUS.

Все три пункта, как вы сами понимаете, взаимосвязаны. Так, дешевых устройств от SeaSonic, ENERMAX и be quiet! в продаже вы не найдете. Да, рынок компьютерных блоков питания достаточно консервативен. Поэтому имя играет большую роль. Парадокс заключается в том, что самих производителей блоков питания не очень много, а компаний, выпускающих готовые решения под своим логотипом, — пруд пруди. Здесь все зависит от самой конторы, а именно от того, как пристально она следит за процессом производства. Поэтому иногда случаются печальные ситуации, когда первое время качество конкретной модели держится на стабильно высоком уровне. И она обретает заслуженную популярность. Но через год-другой под этим же названием выпускают блок на другой платформе с видоизмененной «начинкой» худшего качества. Ниже приведена таблица надежных производителей, в нее попали те, кто более-менее представлен в российской рознице. Продавать дорогущие блоки стоимостью 10-30 000 рублей в кризисное время тяжело. Поэтому розница преимущественно заполнена решениями попроще. Тот же ENERMAX в России почти «закончился». Но, как говорил Остап Бендер, заграница нам поможет!

Для компьютеров используют импульсные блоки питания. В отличие от трансформаторных, они меньше в размерах, но из-за сложности схемы больше подвержены поломкам. Поэтому выбор БП – важный этап сборки ПК.

Мощность блока питания

Какой мощности нужен блок питания для компьютера? Производители БП указывают эффективный диапазон работы 50 — 80 % от указанной на этикетке. Значит этот критерий нельзя сбрасывать со счетов. В интернете есть множество онлайн калькуляторов. Обратим внимание на сайт известной фирмы be quiet! (https://www.bequiet.com/ru/psucalculator). Здесь вводятся модель центрального процессора и видеокарты, количество устройств S-ATA, P-ATA и планок оперативной памяти, а также число воздушных вентиляторов и систем жидкостного охлаждения.

В итоге получаем максимальную потребляемую мощность.

Далее предлагается подбор конкретной модели исходя из приоритетов пользователя: тишины, КПД, цены. В нашем примере оптимальным решением будет блок питания 500 Ватт на компьютер, максимальная загрузка которого будет на уровне 63%.

Не хочется возиться с калькулятором? Дадим общие советы здесь:

• Нередко в спецификациях к видеокартам указаны завышенные условия по мощности всей системы. Учимся рассчитывать ее сами.
• Предположим, выбор пал на видеокарту Geforce GTX 1060. По тестам такая конфигурация с центральным процессором Intel потребляет около 280 Ватт. Поэтому рекомендуем блок питания на 400 Ватт. Для AM3+ CPU советуем 500 ваттные модели.
• Видео адаптеру AMD RX 480 необходимо больше Ватт (максимум 345 W), а ПК с Geforce GTX 1070 нагружается до 330 W, но 400-ваттников хватит в обоих случаях.
• Если за графику отвечает Geforce GTX 1080, то находим БП на 500 Ватт.
• Для разогнанной видеокарты Geforce GTX 1080TI в связке с любым CPU подойдет устройство на 600 Ватт.
• Более мощные модели БП применяются в SLI системах (для игрового компьютера) и в майнинге. В этом случае добавляем энергопотребление каждой видеокарты по спецификации.

Подбор блока питания для компьютера по параметрам

Мощность рассчитана. Переходим к следующим приоритетным свойствам блоков питания:

1. Типоразмер;
2. Производитель;
3. Степень тишины;
4. Распределение токов по линиям;
5. Наличие необходимых защит;
6. Модульность;
7. Разнообразие разъемов питания.

Форм-фактор

БП устанавливается в корпус персонального компьютера. Существуют два основных стандарта в зависимости от размеров – ATX и SFX . Первый используется в обычных системных блоках, он более распространен. Если у вас компактная настольная система, то подойдет только Small Form Factor. В инструкции к каркасу ПК указывается тип поддерживаемых блоков питания.

Формат ATX подразумевает установку в БП кулера диаметром вплоть до 14 см. Раньше тип SFX имел 80-ти миллиметровый вентилятор. Сейчас компактный блок питания для компьютера оснащается охладителем в 12 сантиметров, что положительно сказывается на уровне шума.

Производители блоков питания для компьютеров

Каждая компания может выпустить как успешную серию, так и неблестящую. На рынке представлены БП разных производителей, но по начинке одной и той же фирмы.

Из полностью брендовых блоков питания осталась только фирма Super Flower , цены на которые кусачие. Качество их избыточное. Такие БП пригодятся в жарких серверных системах при круглосуточной нагрузке или майнинге.

У Seasonic стали встречаться шумные экземпляры и с писком, хотя и занимает гордое второе место.

Enermax стал отдавать производство новых марок фирме TWT , что сделало их менее качественными.

У be quiet! лучше получаются системы охлаждения, а реальный изготовитель БП – HEC, не дотягивающий до “середняка”.

Лучше не приобретать модели Chieftec , добротность которых упала за последнее время, а стоимость осталась на прежнем уровне.

БП Aerocool серии VX шумноваты при максимальной мощности и посредственны по качеству, а KCAS – тихие, а недостатки можно обнаружить сразу и сдать обратно в магазин.

Фирма Corsair отличается непостоянством – серия CX является самой неудачной, а RM – лучшая, хотя и дорогая.

XFX – достойные блоки питания по соотношению цена/качество, так как они тихие, а за начинку отвечает Seasonic . Такие БП дешевле, там как собираются не на главном заводе именитого бренда.

Блоки питания различаются по качеству передачи энергии от розетки в компьютер, то есть по степени потерь. Для формализации этих параметров был выпущен сертификат 80 PLUS, который выдается БП с энергоэффективностью не менее 80% и коэффициентом мощности не менее 0,9.

От этого параметра напрямую зависит, сколько вы потратите средств на электроэнергию. Уровень шума от БП будет меньше с более продвинутым сертификатом, так как вентилятор отводит мало тепла. Чем выше КПД блока питания, тем дороже он стоит. Поэтому выбираем “золотую середину” – 80 PLUS GOLD. В этом случае при напряжении в сети 230 Вольт потери мощности при 50% нагрузке будут всего 8%, тогда как 92% пойдут на нужды ПК.

Power Factor Correction

Качественные блоки питания всегда имеют коррекцию коэффициента мощности (PFC). Этот коэффициент снижает потребляемую БП реактивную мощность, которая состоит из индуктивной и емкостной составляющих. Такая мощность не несет полезную нагрузку, поэтому с ней борются, добавляя в схему специальные элементы.

Существуют два типа PFC:

1. Активный;
2. Пассивный.

APFC справляется с кратковременными провалами напряжения в электросети (работа продолжается за счет накопленной энергии в конденсаторах), поэтому диапазон вольтажа на входе такого БП достигает 100-240 В. Результирующий коэффициент мощности повышается до 0,95 при полной нагрузке.

Схема пассивного PFC представляет собой дроссель большой индуктивности, который сглаживает низкочастотные помехи. Но коэффициент мощности при этом не поднимается выше 0,75.

Предпочтительнее выглядят блоки питания с активным PFC, который улучшает их характеристики.

БП для компьютера отличаются и видом охлаждения:

1. Активный;
2. Пассивный;
3. Полупассивный.

Первый тип получил массовое распространение. В таких устройствах вентилятор постоянно вращается, удаляя теплый воздух. Его скорость может регулироваться температурой внутри корпуса блока питания. Уровень шума зависит от размеров кулера (чем больше диаметр, чем ниже шум) и разновидности его подшипников (самый тихий – гидродинамический, громкий – подшипник скольжения при износе).

Пассивная система охлаждения подразумевает наличие массивного радиатора. Отсутствие вентилятора в БП еще не означает полную тишину при работе. Некоторые элементы платы блока могут издавать тихое, но заметное гудение. Такие модели с точки зрения акустического комфорта часто уступают блокам питания с активным охлаждением.

Лучший выбор по этому критерию — блоки питания с полупассивным режимом, особенно, если имеется кнопка для его управления.

Кулер включается только тогда, когда нагрузка на систему небольшая (от 10 до 30% в зависимости от модели). Затем он отключается, когда температура внутри БП становится меньше порогового значения.

Преимущество полупассивного типа охлаждения не только в низком уровне шума, но и в увеличенном сроке службы вентилятора из-за уменьшения числа его оборотов, а также в оптимизированном рассеивании тепла в любое время работы блока питания.

Качественный блок питания создает независимые цепи +3,3 В; +5 В и +12 В. В бюджетных БП при резком увеличении потребления тока процессором или видеокартой по контуру +12 В наблюдаются просадки на других линиях. Это может привести к зависанию системы. Поэтому до покупки необходимо найти в интернете обзоры на интересующие модели и отдать предпочтение устройству, чьи колебания напряжения не превышают 3%.

Основная нагрузка в системном блоке ложится на CPU и видеоадаптер, которые получают энергию по линии +12 В. Поэтому важно, чтобы блок питания сумел выдать по ней максимально возможную мощность, лучше – приближенную к общей. Такая информация отображается на этикетке БП.

Технологии защиты

Следующий этап — наличие у блока питания разнообразных защит от:

• перегрузки (OPP);
• перегрузки по току (OCP);
• повышенного напряжения (OVP);
• пониженного напряжения (UVP);
• перегрева (OTP);
• короткого замыкания (SCP).

Модульность

Существуют три разновидности БП по способу подключения кабелей питания:

1. Немодульные;
2. Полностью модульные;
3. С частично отстегивающимися кабелями.

Первый тип – самый дешевый. Такой блок питания требует аккуратной укладки проводов в корпусе персонального компьютера, чтобы не препятствовать свободному перемещению воздуха. Подойдет системный блок с хорошим кабель-менеджментом.

БП устанавливается легче, если к нему подсоединяются только нужные кабели. В этом случае к корпусу не предъявляются такие жесткие требования.

Кабели питания для материнской платы и центрального процессора необходимы вне зависимости от количества подключаемых устройств, поэтому можно подобрать наименее дорогие БП с частично отстегивающимися разъемами.

Разъемы блока питания для компьютера

БП подает энергию к компонентам персонального компьютера посредством кабелей с разъемами. Для жестких дисков и оптических приводов применяются типы SATA и устаревший Molex. Но второй вариант используется для работы корпусных вентиляторов, если их скорость вращения не регулируется. Твердотельные накопители запитываются либо по SATA, либо непосредственно через PCI и M.2 интерфейсы материнской платы. Флоппи-дисководу необходим Floppy коннектор.

Главные кабели питания подаются на системную плату (24/20 pin) и CPU (8/4 pin). 20-pin разъем использовался еще с ранними материнскими платами, сейчас – 24 pin, в котором 4 контакта обычно отстегиваются. Нетребовательным “камням” хватает 4-pin питания, но лучше подключить все 8 проводов.

Если внешнему видео адаптеру недостаточно мощности по PCI шине, то подключаются дополнительные колодки с питанием. Разъемы блока питания компьютера для видеокарты могут быть 6-ти или 8-м контактными, а для мощных устройств – два разъема по 8 проводов.

Важна и длина подводимых кабелей. Перед покупкой заходим на сайт производителя блока питания и изучаем интересующие параметры.

Без грамотного исследования ранка блоков питания для ПК невозможно построить эффективную и устойчивую систему. От свойств БП напрямую зависит долговечность комплектующих. Какой блок питания лучше для компьютера? Идеальным приобретением считается устройство известного бренда, работающее на уровне 50 – 80 % от своих возможностей (сказывается на прочности его элементов и степени шума) со всеми существующими защитами.

При подборе комплектующих для нового компьютера очень важно правильно выбрать блок питания (БП), поскольку недостаточная мощность будет приводить к нестабильной работе ПК. С другой стороны, покупать БП с большим запасом также не лучшая идея, так как это сильно ударит по бюджету и не позволит собрать оптимальную конфигурацию. В данной статье мы расскажем, какой блок питания нужен для видеокарт NVIDIA GEFORCE GTX 1060, 1070, 1070 Ti, 1080 и 1080 Ti.

Блок питания для GEFORCE GTX 1060

Для того чтобы определить, какой блок питания нужен для видеокарты NVIDIA GEFORCE GTX 1060 в первую очередь обратимся к характеристикам на официальном сайте производителя. Согласно официальным данным эта видеокарта потребляет 120 Вт электроэнергии. При этом данный показатель одинаковый, как для версии с 3 Гб видеопамяти, так и для версии с 6 Гб видеопамяти.

Проверить мощность блока питания, которую рекомендует компания NVIDIA, можно при помощи онлайн калькулятора БП. Такие калькуляторы позволяют выбрать используемые в компьютере комплектующие и примерно оценить, какой БП необходим для работы такого ПК. В данном случае мы будем использовать . Если выбрать процессор Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1060, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод, то калькулятор от MSI рекомендует 400 Вт .

Учитывая, указанные выше данные от NVIDIA и MSI можно сделать вывод, что для нормальной работы видеокарты NVIDIA GEFORCE GTX 1060 нужен блок питания мощностью 400 Вт . Если вы хотите перестраховаться или иметь запас на апгрейд комплектующих в будущем, то вы можете приобрести БП с некоторым запасом. Например, можно взять модель, которая обеспечивает на 100 Вт больше. Таким образом, для GTX 1060 мощность блока питания с запасом будет составлять 500 Вт .

Блок питания для GEFORCE GTX 1070 и GTX 1070 Ti

Для того чтобы узнать, какой блок питания подойдет для видеокарты NVIDIA GEFORCE GTX 1070 и GTX 1070 Ti нам нужно изучить характеристики на сайте компании NVIDIA. Согласно официальным характеристикам, данная видеокарта потребляет 150-180 Вт мощности. При чем этот показатель одинаковый, как для обычной версии, так и для улучшенной версии с приставкой Ti.

Также в характеристиках видеокарты компания NVIDIA дает рекомендации по мощности блока питания. В этом случае для обоих версий GTX 1070 рекомендуемая мощность БП составляет 500 Вт .

Проверить рекомендуемую мощность блока питания, которую указала NVIDIA, можно при помощи онлайн калькулятора БП. Данные калькуляторы позволяют примерно оценить мощность блока питания на основе используемых комплектующих. В нашем случае мы будем пользоваться . Мы укажем процессор Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1070 Ti, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод. С такими комплектующими калькулятор от MSI рекомендует чуть больше 450 Вт .

В данном случае калькулятор от MSI выдал результат на 50 Вт меньше, чем рекомендует NVIDIA. Поэтому, для максимальной надежности нужно ориентироваться на большее значение.

Таким образом можно сделать вывод, что для штатной работы видеокарты NVIDIA GEFORCE GTX 1070 или 1070 Ti нужен блок питания мощностью 500 Вт . Если вы хотите оставить место для апгрейда или просто хотите перестраховаться, то вы можете установить БП с некоторым запасом. Например, можно приобрести модель, которая выдаст на 100 Вт больше. Таким образом, для GTX 1070 и GTX 1070 Ti мощность БП с запасом будет составлять 600 Вт .

Блок питания для GEFORCE GTX 1080 и GTX 1080 Ti

Для того чтобы решить, какой БП подойдет для видеокарт NVIDIA GEFORCE GTX 1080 и GTX 1080 Ti нам нужно изучить официальные характеристики на сайте NVIDIA. Согласно официальной информации, видеокарта GTX 1080 потребляет 180 Вт , а видеокарта GTX 1080 Ti – 250 Вт .

Также в официальных характеристиках компания указывает рекомендуемую мощность блока питания. В этом случае для видеокарты GTX 1080 рекомендуемая мощность составила 500 Вт , а для видеокарты GTX 1080 Ti – 600 Вт .

Проверить мощность блока питания, которая указана в характеристиках, можно с помощью онлайн калькулятора БП. Подобные калькуляторы позволяют сделать ориентировочную оценку мощности блока питания на основе указанных комплектующих. Для проверки мы будем использовать .

Для начала проверим значения для GEFORCE GTX 1080. Укажем Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1080, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод. Результат калькулятора с такими комплектующими чуть больше 450 Вт (такой же как и у 1070 и 1070 ti).

Для проверки значения GEFORCE GTX 1080 Ti будем использовать те же комплектующие. Результат GTX 1080 Ti – 525 Вт .

В случае видеокарт GTX 1080 и GTX 1080 Ti калькулятор от MSI выдает значения, которые заметно ниже, чем рекомендуемые компанией NVIDIA. Поэтому при выборе БП стоит ориентироваться в первую очередь на официальные значения от NVIDIA.

Из этого можно сделать вывод, что для GTX 1080 нужен блок питания на 500 Вт , а для GTX 1080 Ti на 600 Вт . Если вы желаете перестраховаться или оставить запас для будущего апгрейда, то можно взять модель на 100 Вт больше. Таким образом мощность блока питания с запасом для GTX 1080 составит 600 Вт , а для GTX 1080 Ti – 700 Вт.

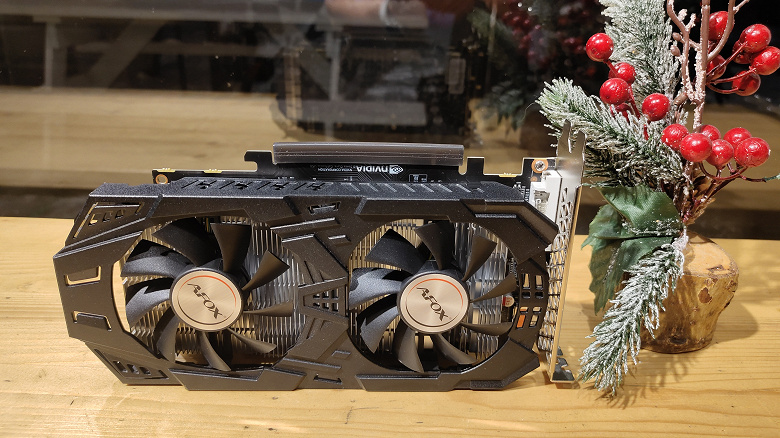

Обзор видеокарты Afox GeForce GTX 1060 (6 ГБ)

Мы начинаем рубрику «Видеокарты бюджетного сегмента прошлых поколений в современных играх», где изучим такие карты, как Afox GeForce GTX 1060 6 ГБ и другие даже менее производительные. В этом и последующих обзорах будут модели приемлемые по цене, но с малыми мощностями. Какова будет их производительность на современных играх, если даже понижать игровые настройка до минимума? — Мы будем тестировать, изучать и дадим на это ответ.

Итак, вашему вниманию, прямо из «Печи» обзоров видеокарт от всеми известного портала iXBT.com — предлагается горячий обзор 3D-видеоускорителя от компании Afox Corporation на базе. GeForce GTX 1060 6 ГБ. . Вот так да?! В начале 2022 года и 1060? Да, представьте себе, это не ошибка. Несмотря на древность самого графического процессора, на нем еще выпускают видеокарты, которые в наше время могут снова стать востребованными из-за хоть мало-мальски приемлемых цен.

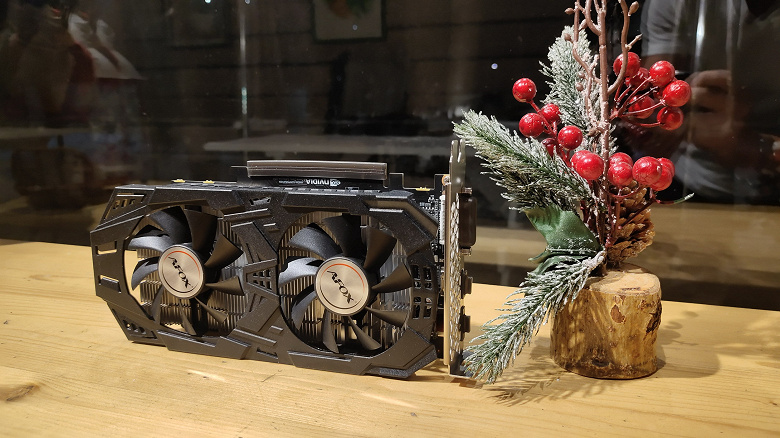

Когда-то середняк, а теперь максимально бюджетное решение, эта видеокарта позволит собрать ПК с относительно небольшим бюджетом, чтобы поиграть в разрешении Full HD в сложные по графике самые последние игровые хиты, но. разумеется, уже только на низких или средних игровых настройках (когда-то этот ускоритель покорял игры в ультра-настройках в том же Full HD). Понятное дело, что GTX 1060 обеспечит приятно ощущаемую скорость и стабильную картинку для игр с более простым графическим движком (ну или в прежних игровых хитах). Что можно еще сказать сразу же? — Не шумная, низкое потребление, занимает два слота, компактная для любой конфигурации системного блока карта. В недалеком прошлом в период с конца 2016 года до конца 2018 года входила в десятку лидеров в рейтинге полезности, и лишь в конце 2019 года уступила позиции более современным моделям. То есть долгое время карты на базе GTX 1060 имели статус народных, тянули почти все игры на высоких настройках. Оххх, было время. Вместе с вами я, обозреватель Станислав, буду надеется что цены даже на подобные видеокарты не будут колоссально завышенными.

Характеристики карты

Afox GeForce GTX 1060 6 ГБ 192-битной GDDR5:

Длина 220 мм, ширина 38 мм в ширину (2-слотовый дизайн), высотка 110 мм

Видеовыходы: 1 DisplayPort 1.3a, 1 HDMI 1.4, 1 DVI-D

Разъемы питания: 6-контактный

Afox GeForce GTX 1060 6 ГБ
Параметр	Значение	Номинальное значение (референс)
GPU	Nvidia GeForce GTX 1060 (GP106)
Интерфейс	PCI Express 3.0
Частота работы GPU (ROPs), МГц	1507(boost)-1860(max)	1507(boost)-1860(max)
Частота работы памяти (физическая (эффективная)), МГц	2000 (8000)	2000 (8000)
Ширина шины обмена с памятью, бит	193
Число вычислительных блоков в GPU	10
Число операций (ALU/CUDA) в блоке	128
Суммарное количество блоков ALU/CUDA	1280
Число блоков текстурирования (BLF/TLF/ANIS)	80
Число блоков растеризации (ROP)	48
Число блоков Ray Tracing	—
Число тензорных блоков	—
Размеры, мм (сама карта / выносной радиатор СВО)	220×110×38	270×100×35
Количество слотов в системном блоке, занимаемые видеокартой	2	2
Цвет текстолита	черный	черный
Энергопотребление пиковое в 3D, Вт	120	117
Энергопотребление в режиме 2D, Вт	27	28
Энергопотребление в режиме «сна», Вт	11	11
Уровень шума в 3D (максимальная нагрузка), дБА	32,7	26,5
Уровень шума в 2D (просмотр видео), дБА	25,7	18,0
Уровень шума в 2D (в простое), дБА	25,7	18,0
Видеовыходы	1xDVI (Dual-Link), 1×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4	1xDVI (Dual-Link), 1×HDMI 2.0b, 1×DisplayPort 1.2/1.3/1.4
Поддержка многопроцессорной работы	нет
Максимальное количество приемников/мониторов для одновременного вывода изображения	4	4
Питание: 8-контактные разъемы	0	0
Питание: 6-контактные разъемы	1	1
Максимальное разрешение/частота, DisplayPort	3840×2160@60 Гц, 7680×4320@30 Гц
Максимальное разрешение/частота, HDMI	3840×2160@60 Гц, 7680×4320@30 Гц
Средняя цена карты Afox	около 38 000 рублей

Память

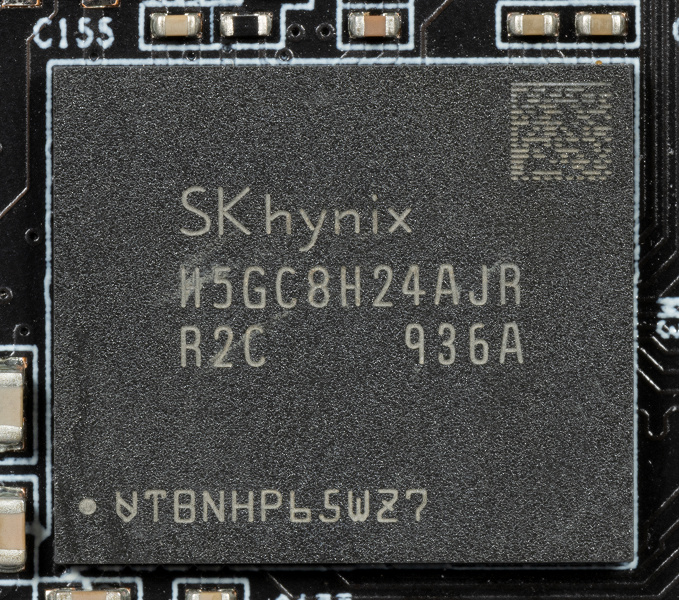

Карта имеет 6 ГБ памяти GDDR5 SDRAM, размещенной в 6 микросхемах по 8 Гбит на лицевой стороне PCB. Микросхемы памяти SKhynix (GDDR5, R2C) рассчитаны на условную номинальную частоту работы в 1750 (7000) МГц.

Особенности карты и сравнение с референсной Nvidia GeForce GTX 1060

Afox GeForce GTX 1060 6Г	Nvidia GeForce GTX 1060

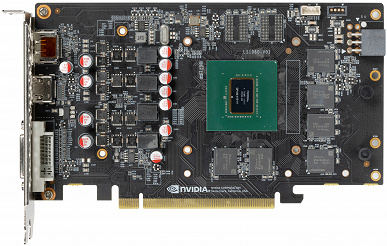

вид спереди

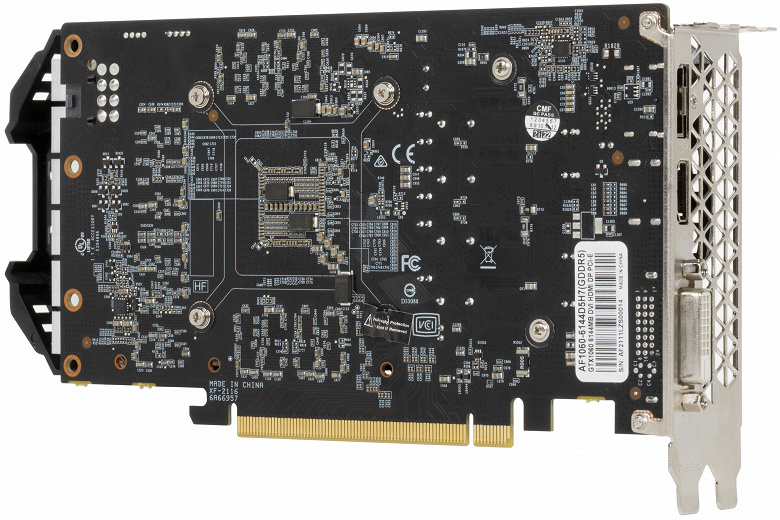

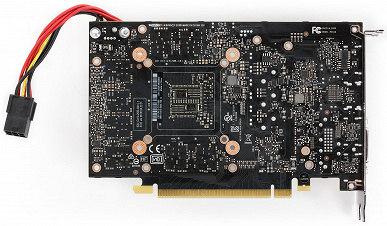

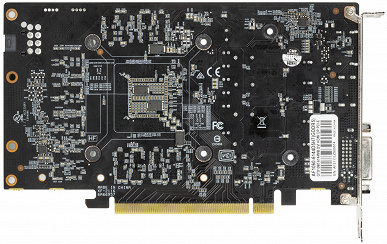

вид сзади

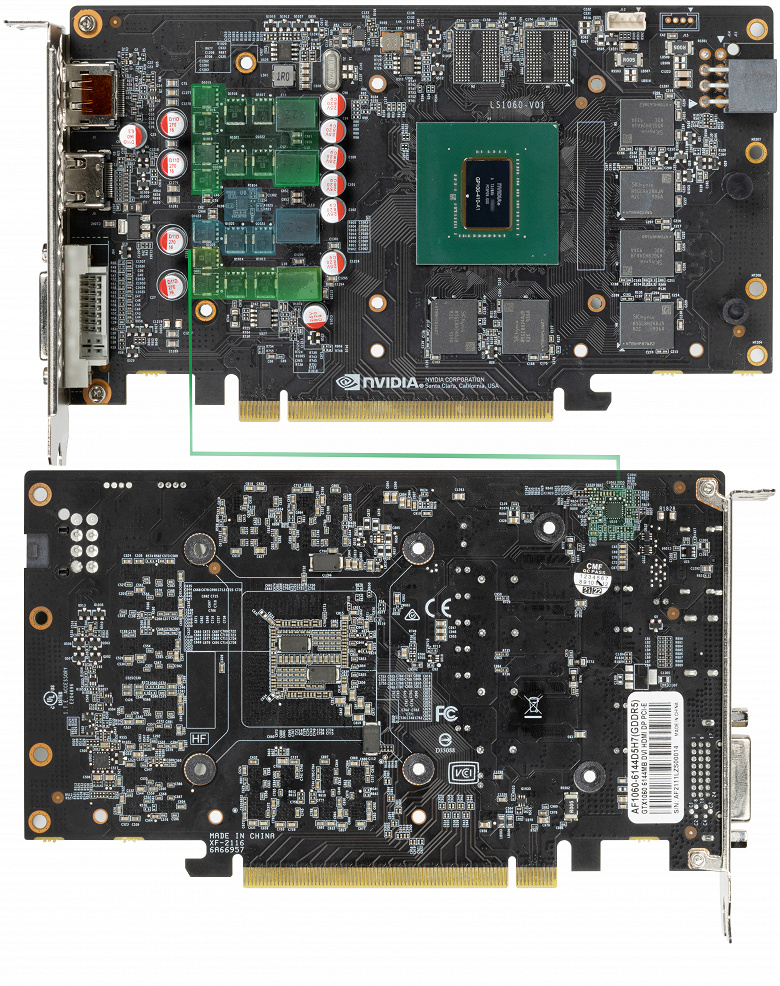

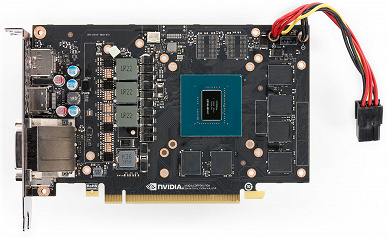

Фаз питания у референс видеокарты от Nvidia GeForce GTX 1060— 4 (3 на ядро, 1 на микросхемы памяти). У карты от Afox — все аналогично.

Давайте ниже детально рассмотрим видеокарту Afox без радиатора охлаждения. Синим цветом отмечены одна фаза и контроллер питания микросхем памяти, а зеленым — 3 фазы питания и контролер питания графического ядра (находящийся с тыльной стороны карты).

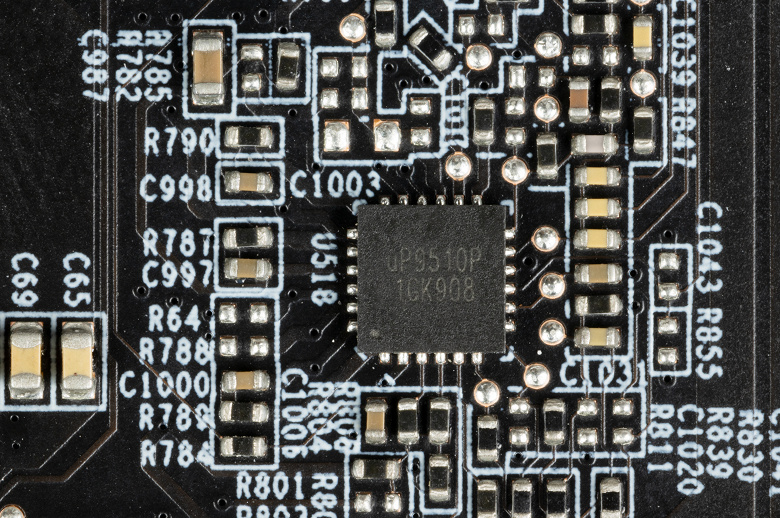

А именно ШИМ-контроллер uP9510P от uPI Semiconductor, который управляет этим самым легендарным графическим процессором, а именно его тремя фазами питания.

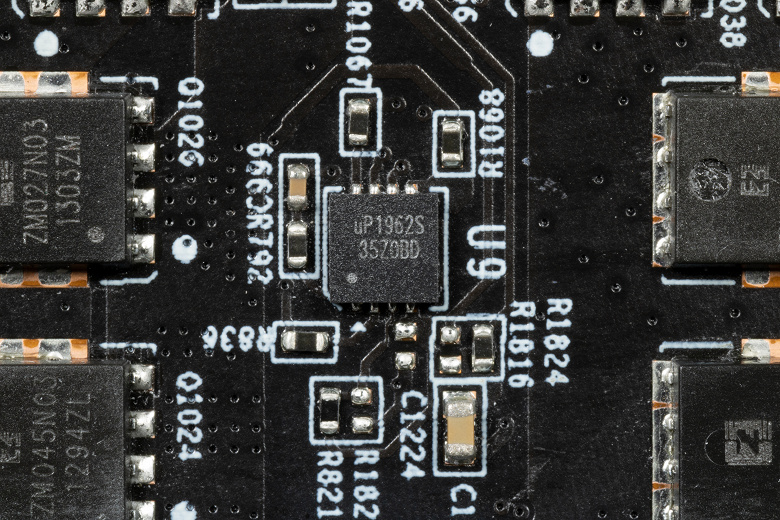

А на лицевой стороне имеется ШИМ-контроллер uP1952S тоже от производителя микросхем uPI Semiconductor, который управляет одной фазой питания шести микросхем памяти.

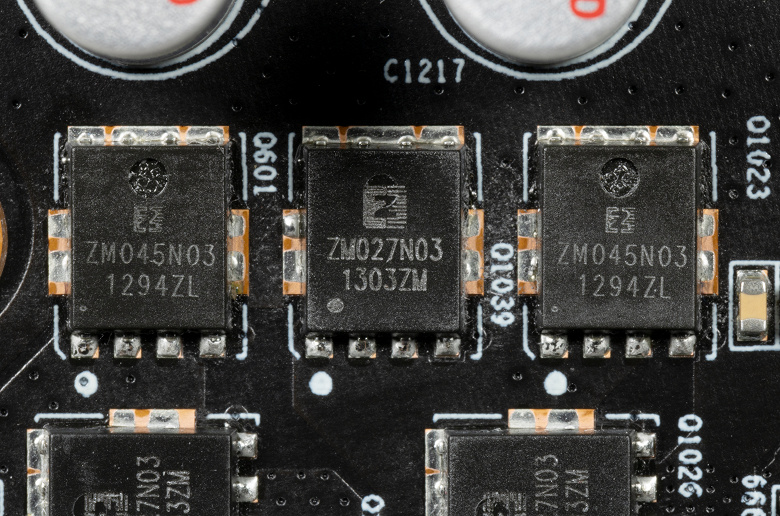

В преобразователе питания GeForce GTX 1060 используются наборы транзисторов (увы, не современные сборки DrMOS, а более простые решения) ZM027N03 от производителя Saiming, рассчитанные на максимальный ток 45 А.

Питание подается через один 6-контактный разъем.Рекомендуемый блок питания 400 Вт.

Нагрев и охлаждение

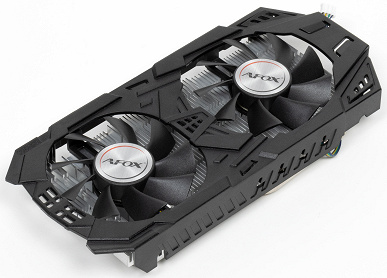

Охлаждение у видеокарты Afox — активное, а именно специальный газ (легкокипящая жидкость), находящийся в запаянных трубках: при поглощении тепла жидкость испаряется на горячем конце трубки, и конденсируется на холодном, откуда перемещается обратно на горячий конец. Затем цикл повторяется.

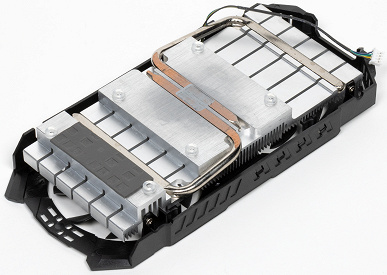

Это все установлено на сравнительно небольшом алюминиевом радиаторе, который охлаждает графическое ядро и силовые элементы схемы питания. Поверх радиатора имеется кожух с двумя 90-мм вентиляторами, которые вращаются всегда.

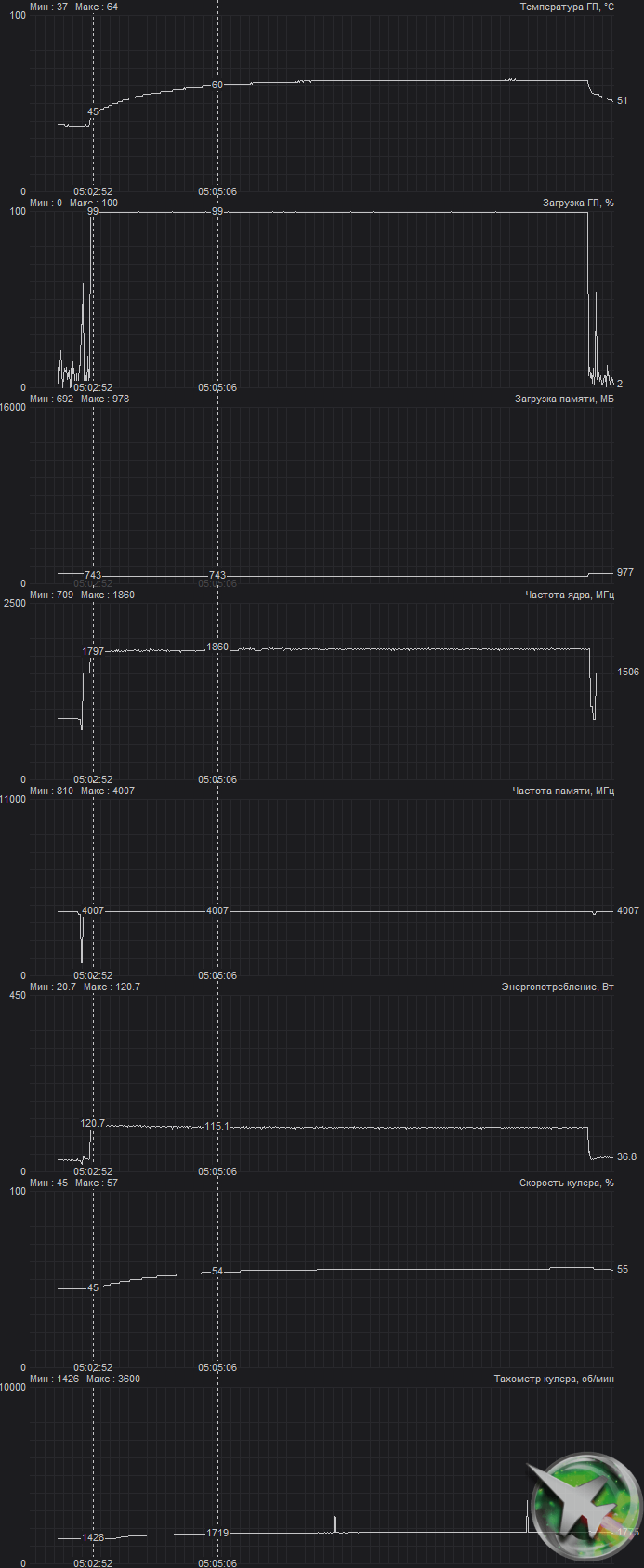

Мониторинг температурного режима с помощью утилиты MSI Afterburner:

После 2-часового прогона под нагрузкой максимальная температура ядра не превысила 64 градусов, что является великолепнейшим показателем в 2021 году, карта явно обязана получить аплодисменты в комментариях.

Методика измерения шума подразумевает, что помещение шумоизолировано и заглушено, снижены реверберации. Системный блок, в котором исследуется шум видеокарт, не имеет вентиляторов, не является источником механического шума. Фоновый уровень 18 дБА — это уровень шума в комнате и уровень шумов собственно шумомера. Измерения проводятся с расстояния 50 см от видеокарты на уровне системы охлаждения.

Режимы измерения:

• Режим простоя в 2D: загружен интернет-браузер с сайтом iXBT.com, окно Microsoft Word, ряд интернет-коммуникаторов
• Режим 2D с просмотром фильмов: используется SmoothVideo Project (SVP) — аппаратное декодирование со вставкой промежуточных кадров
• Режим 3D с максимальной нагрузкой на ускоритель: используется тест FurMark

Оценка градаций уровня шума следующая:

• менее 20 дБА: условно бесшумно
• от 20 до 25 дБА: очень тихо
• от 25 до 30 дБА: тихо
• от 30 до 35 дБА: отчетливо слышно
• от 35 до 40 дБА: громко, но терпимо
• выше 40 дБА: очень громко

В простое в 2D температура была не выше 25,5 °C, вентиляторы выдавали 1440 об/мин, шум — 25,7 дБА, это очень тихо.

В режиме максимальной нагрузки в 3D температура достигала 63,9 °C. Вентиляторы при этом раскручивались до 1820 оборотов (57%) в минуту, шум вырастал до 32,7 дБА, это отчетливо слышно, но все еще тихо.

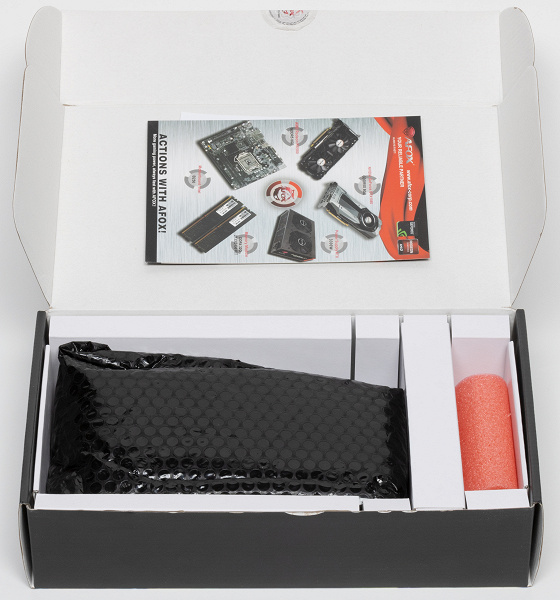

Комплект поставки и упаковка

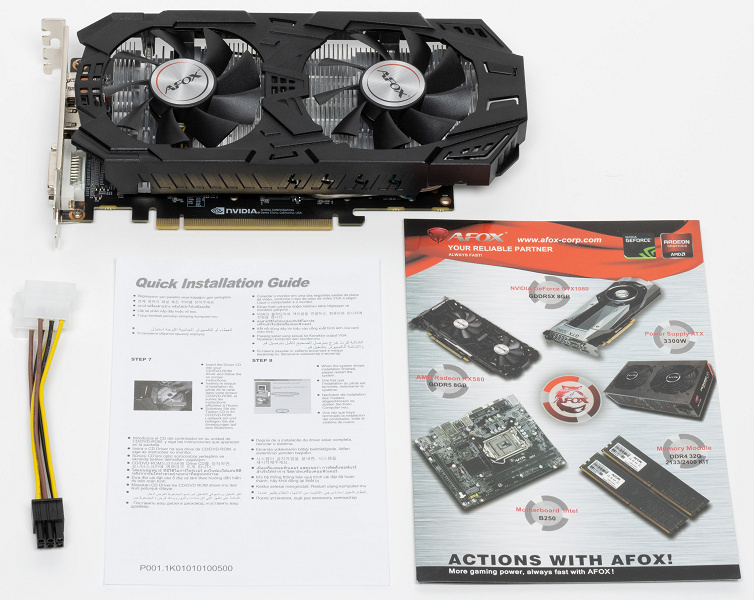

Комплект Afox GeForce GTX 1060 (6 ГБ) скромен, имеется цветная брошюрка с другим ассортиментом карт компании, а в целом комплект базовый, плюс разветвитель питания.

Результаты тестирования, конфигурация

• Компьютер на базе процессора AMD Ryzen 9 5950X (Socket AM4):
  • Платформа:
    • процессор AMD Ryzen 9 5950X (разгон до 4,6 ГГц по всем ядрам);
    • ЖСО Cougar Helor 240;
    • системная плата Asus ROG Crosshair Dark Hero на чипсете AMD X570;
    • оперативная память TeamGroup T-Force Xtreem ARGB (TF10D48G4000HC18JBK) 32 ГБ (4×8) DDR4 (4000 МГц);
    • SSD Intel 760p NVMe 1 ТБ PCI-E;
    • жесткий диск Seagate Barracuda 7200.14 3 ТБ SATA3;
    • блок питания Seasonic Prime 1300 W Platinum (1300 Вт);
    • корпус Thermaltake Level20 XT;

    Список инструментов тестирования

    Во всех игровых тестах использовались самые низкие, средние и конечно же ультра настройки графики.

    • Hitman III (IO Interactive/IO Interactive)
    • Cyberpunk 2077 (Софтклаб/CD Projekt RED), патч 1.2
    • Death Stranding (505 Games/Kojima Productions)
    • Assassin’s Creed Valhalla (Ubisoft/Ubisoft)
    • Watch Dogs: Legion (Ubisoft/Ubisoft)
    • The Medium (Bloober/Bloober)
    • Godfall (Gearbox Publishing/Counterplay Games)
    • Resident Evil Village (Capcom/Capcom)
    • Far Cry 6 (Ubisoft/Ubisoft)
    • Metro Exodus (4A Games/Deep Silver/Epic Games)

    Результаты тестирования в 3D-играх

    Тестирование проводил только в Full HD разрешении, на остальных разрешениях я считаю что это совсем не гуманно для ускорителя такого класса. Архитектура ГП — не из современных и выжимать сверх ее возможностей не выйдет.

    Какой блок питания нужен для GTX 1060, 1070, 1080

    При подборе комплектующих для нового компьютера очень важно правильно выбрать блок питания (БП), поскольку недостаточная мощность будет приводить к нестабильной работе ПК. С другой стороны, покупать БП с большим запасом также не лучшая идея, так как это сильно ударит по бюджету и не позволит собрать оптимальную конфигурацию. В данной статье мы расскажем, какой блок питания нужен для видеокарт NVIDIA GEFORCE GTX 1060, 1070, 1070 Ti, 1080 и 1080 Ti.

    Блок питания для GEFORCE GTX 1060

    Для того чтобы определить, какой блок питания нужен для видеокарты NVIDIA GEFORCE GTX 1060 в первую очередь обратимся к характеристикам на официальном сайте производителя. Согласно официальным данным эта видеокарта потребляет 120 Вт электроэнергии. При этом данный показатель одинаковый, как для версии с 3 Гб видеопамяти, так и для версии с 6 Гб видеопамяти.



    Также компания NVIDIA сама указывает рекомендованную мощность для блока питания. В данном случае для обоих версий видеокарты GTX 1060 рекомендованная мощность блока питания составляет 400 Вт .



    Проверить мощность блока питания, которую рекомендует компания NVIDIA, можно при помощи онлайн калькулятора БП. Такие калькуляторы позволяют выбрать используемые в компьютере комплектующие и примерно оценить, какой БП необходим для работы такого ПК.

    В данной статье использовался калькулятор от MSI, который сейчас не доступен. Вместо можно использовать другие подобные калькуляторы:

    Если выбрать процессор Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1060, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод, то калькулятор от MSI рекомендует 400 Вт .



    Учитывая, указанные выше данные от NVIDIA и MSI можно сделать вывод, что для нормальной работы видеокарты NVIDIA GEFORCE GTX 1060 нужен блок питания мощностью 400 Вт . Если вы хотите перестраховаться или иметь запас на апгрейд комплектующих в будущем, то вы можете приобрести БП с некоторым запасом. Например, можно взять модель, которая обеспечивает на 100 Вт больше. Таким образом, для GTX 1060 мощность блока питания с запасом будет составлять 500 Вт .

    Блок питания для GEFORCE GTX 1070 и GTX 1070 Ti

    Для того чтобы узнать, какой блок питания подойдет для видеокарты NVIDIA GEFORCE GTX 1070 и GTX 1070 Ti нам нужно изучить характеристики на сайте компании NVIDIA. Согласно официальным характеристикам, данная видеокарта потребляет 150-180 Вт мощности. При чем этот показатель одинаковый, как для обычной версии, так и для улучшенной версии с приставкой Ti.



    Также в характеристиках видеокарты компания NVIDIA дает рекомендации по мощности блока питания. В этом случае для обоих версий GTX 1070 рекомендуемая мощность БП составляет 500 Вт .



    Проверить рекомендуемую мощность блока питания, которую указала NVIDIA, можно при помощи онлайн калькулятора БП. Данные калькуляторы позволяют примерно оценить мощность блока питания на основе используемых комплектующих. В нашем случае мы будем пользоваться калькулятором от MSI. Мы укажем процессор Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1070 Ti, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод. С такими комплектующими калькулятор от MSI рекомендует чуть больше 450 Вт .



    В данном случае калькулятор от MSI выдал результат на 50 Вт меньше, чем рекомендует NVIDIA. Поэтому, для максимальной надежности нужно ориентироваться на большее значение.

    Таким образом можно сделать вывод, что для штатной работы видеокарты NVIDIA GEFORCE GTX 1070 или 1070 Ti нужен блок питания мощностью 500 Вт . Если вы хотите оставить место для апгрейда или просто хотите перестраховаться, то вы можете установить БП с некоторым запасом. Например, можно приобрести модель, которая выдаст на 100 Вт больше. Таким образом, для GTX 1070 и GTX 1070 Ti мощность БП с запасом будет составлять 600 Вт .

    Блок питания для GEFORCE GTX 1080 и GTX 1080 Ti

    Для того чтобы решить, какой БП подойдет для видеокарт NVIDIA GEFORCE GTX 1080 и GTX 1080 Ti нам нужно изучить официальные характеристики на сайте NVIDIA. Согласно официальной информации, видеокарта GTX 1080 потребляет 180 Вт , а видеокарта GTX 1080 Ti – 250 Вт .



    Также в официальных характеристиках компания указывает рекомендуемую мощность блока питания. В этом случае для видеокарты GTX 1080 рекомендуемая мощность составила 500 Вт , а для видеокарты GTX 1080 Ti – 600 Вт .



    Проверить мощность блока питания, которая указана в характеристиках, можно с помощью онлайн калькулятора БП. Подобные калькуляторы позволяют сделать ориентировочную оценку мощности блока питания на основе указанных комплектующих. Для проверки мы будем использовать калькулятор от MSI.

    Для начала проверим значения для GEFORCE GTX 1080. Укажем Intel Core i9 9900KF, одну видеокарту GEFORCE GTX 1080, 2 жестких диска, 4 модуля оперативной памяти, 4 вентилятора, 4 дополнительных карты PCI express и 1 DVD-привод. Результат калькулятора с такими комплектующими чуть больше 450 Вт (такой же как и у 1070 и 1070 ti).



    Для проверки значения GEFORCE GTX 1080 Ti будем использовать те же комплектующие. Результат GTX 1080 Ti – 525 Вт .



    В случае видеокарт GTX 1080 и GTX 1080 Ti калькулятор от MSI выдает значения, которые заметно ниже, чем рекомендуемые компанией NVIDIA. Поэтому при выборе БП стоит ориентироваться в первую очередь на официальные значения от NVIDIA.

    Из этого можно сделать вывод, что для GTX 1080 нужен блок питания на 500 Вт , а для GTX 1080 Ti на 600 Вт . Если вы желаете перестраховаться или оставить запас для будущего апгрейда, то можно взять модель на 100 Вт больше. Таким образом мощность блока питания с запасом для GTX 1080 составит 600 Вт , а для GTX 1080 Ti – 700 Вт.

    • Какой блок питания нужен для видеокарт GeForce RTX 2070 и RTX 2070 Super
    • Какой блок питания нужен для видеокарт GeForce RTX 2060 и RTX 2060 Super
    • Как удалить драйверы видеокарты NVIDIA GeForce GTX
    • Как обновить драйверы видеокарты NVIDIA GeForce
    • Как полностью удалить драйвер NVIDIA GeForce или AMD Radeon

    Создатель сайта comp-security.net, автор более 2000 статей о ремонте компьютеров, работе с программами, настройке операционных систем.

    Задайте вопрос в комментариях под статьей или на странице «Задать вопрос» и вы обязательно получите ответ.

    Мощность блока питания — это та , что заявлена общая или реальное КПД блока? Какой брать?

    Заявленная производителем, конечно же.

    КПД здесь вообще не причем, это значение влияет только на потребление с розетки и нагрев. Если у БП мощность 500 Вт и КПД 80%, то это не означает, что он выдаст только 80% этой мощности. Он выдаст все заявленные 500 Вт (если он качественный), а с розетки будет потреблять больше 500 Вт (500 / 0,8 = 625 Вт).

    Добрый день.
    Имею на борту райзен5 2600, 16гб DDR4(2*8), 2 HDD, 3 корпусных крутилки и башня на процессоре (все с подсветкой) и блок питания be quiet System Power 9 500W. Хватит ли мне данного блока питания, если я поставлю gtx1070? Проверял по калькулятору MSI и Be Quit, и там и там выдавало результат не больше 380 вт, при этом разница между данными была около 50/60 вт почему-то….Просто есть возможность прикупить за недорого ASUS ROG Strix GTX 1070 8Гб.
    Заранее спасибо за ответ!)))

    Этот блок по линии 12 вольт выдает 456 Вт. Этого должно хватить, но это очень впритык. Я бы рекомендовал все-таки взять БП чутка помощнее.

    Добрый день.У меня проц i7 6 поколения и видеокарта 1060 strix.Хватит ли мне бп на 500w?

    Related posts:

    1. Как установить bittorrent на windows 10
    2. Как установить умную лампочку
    3. Какие параметры эффектов анимации можно изменять при их настройке powerpoint
    4. Мессенджер сигнал что это такое
