Как снять подушку безопасности с руля ниссан ноут

Снятие и установка рулевого колеса Nissan Note 2004 — 2012

Снятие подушки безопасности водителя Ниссан Ноут

1. Поднимите капот и зафиксируйте его упором.

2. Отсоедините провод от «минусовой» клеммы АКБ и подождите около 15 минут (для полного разряда конденсатора активато­ра).

Предупреждение:

Попытка снятия модуля подушки безопасно­сти на Ниссан Ноут без отключения его электропитания мо­жет привести к неожиданному срабатыва­нию подушки.

3. Подденьте отверткой и снимите заглушки пружинных фиксаторов модуля подушки безопасности с двух сторон рулевого колеса.

4. Через отверстия в кожухе рулевого коле­са отожмите пружинные фиксаторы подушки безопасности.

5. Отсоедините модуль от рулевого ко­леса.

6. Отсоедините провод звукового сигнала от разъема на подушке безопасности.

7. Подденьте отверткой фиксатор колодки жгута проводов, поднимите его вверх, и отсоедините колодку от выводов модуля подушки безопасности.

8. Снимите подушку безопасности Ниссан Ноут.

Снятиерулевого колеса Ниссан Ноут

1. Удерживая руль от проворачивания, ослабьте затяжку гайки его крепления к рулевому валу.

Примечание:

• Не отвора­чивайте полностью гайку крепления. При резком отсоединении руля Ниссан Ноут от рулевого вала, можно нанести себе травму.
• Зафиксировать рулевое колесо от провора­чивания можно с помощью запорного меха­низма противоугонного устройства замка за­жигания.

2. Небольшими ударами руки сзади по рулю, сбейте рулевое ко­лесо со шлицев рулевого вала. Если руль не поддается, покачайте его влево-вправо, а потом потяните вверх.

3. Открутите гайку крепления до конца.

4. Снимите рулевое колесо Ниссан Ноут.

Установка рулевого колеса Ниссан Ноут

1. Для установки руля, совместите метку на его сту­пице с меткой на торце рулевого вала.

2. Установите руль Ниссан Ноут в порядке, обратном снятию.

3. Затяните гайку крепления руля соответствующим моментом.

Как снять руль Ниссан Ноут.

У каждого владельца автомобиля , дорого или не очень, может возникнуть проблема для решения которой потребуется снятие рулевого колеса. Перетяжка руля, замена подушки безопасности, проблемы с электроникой…

В этой статье мы опишем как снять рулевое колесо Ниссан Ноут своими руками быстро и безопасно.

Шаг первый . На рулевой колонке под рулевым колесом справа и слева есть небольшие пластмассовые заглушки круглой формы. Аккуратно небольшой плоской отверткой поддeваем их и вынимаем.

Шаг второй . Берем длинную плоскую отвертку и вставляем ее в отверстие. Одной рукой оттягиваем подушку безопасности на себя, взяв ее сверху. Другой рукой, надавливая на отвертку, отжимаем железную скобу (смотрим на фото). Одна часть подушки должна отщелкнуться.

Шаг третий . Такую же операцию проводим с другой стороны пока не отщелкнется подушка безопасности целиком.

Шаг четвертый . Осторожно потихоньку отводим подушку безопасности в сторону и отсоединяем контакты.

Шаг пятый . Откручиваем гайку крепления рулевого колеса. Прежде чем снять руль с вала обязательно нанесите метки на руль и вал, дабы потом не мучиться при установке обратно. Снимаем руль слегка раскачивая вправо и влево.

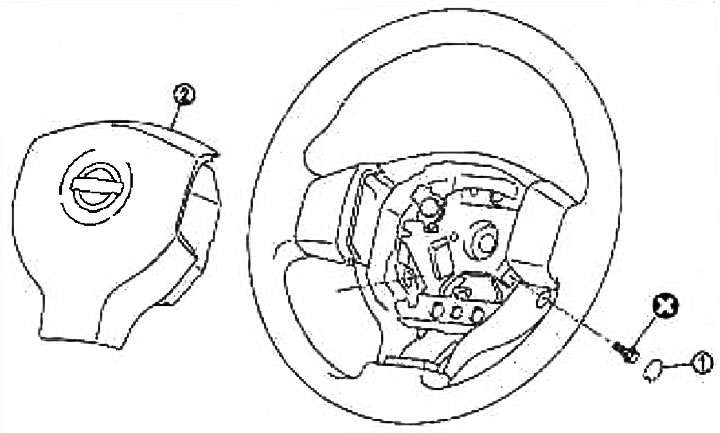

Модуль подушки безопасности водителя — снятие и установка

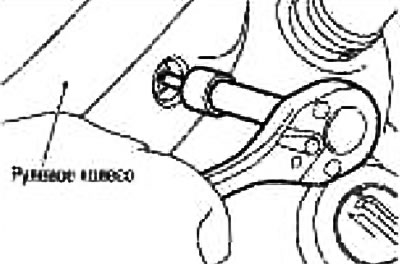

2. Выверните спец. болты с левой и правой сторон (см. рис.).

Спецболт (болт TОRX T30): Момент затяжки : 9,3 Н·м (0,95 кг·м)

3. Отсоедините разъем промежуточной электропроводки от выключателя рулевого колеса.

4. Отсоедините разъем электропроводки от подушки безопасности и снимите модуль подушки безопасности водителя.

Рулевое колесо, рулевая колонка и ее элементы Nissan Note с 2013 года (+обновления 2016 года)

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Nissan Note , ремонт рулевого управления Nissan Note , моменты затяжки Nissan Note

3. Рулевое колесо, рулевая колонка и ее элементы

Внимание:
Некоторые рассмотренные операции по обслуживанию могут влиять на работу системы пассивной безопасности (SRS). Перед началом обслуживания обязательно ознакомьтесь с мерами предосторожности, связанными с системой пассивной безопасности.

Рулевое колесо

Составные элементы

1. Рулевое колесо.

Снятие и установка

1. Установите передние колеса в положение прямолинейного движения автомобиля.

2. Выключите зажигание и отсоедините отрицательную клемму аккумуляторной батареи.

3. Снимите модуль подушки безопасности водителя.

4. Не изменяя положения рулевого колеса, отверните гайку крепления рулевого колеса.

5. Используя специальный съемник для рулевого колеса (А) (ST27180001), снимите рулевое колесо в сборе.

Внимание:
— Убедитесь в том, что используется подходящий съемник для снятия рулевого колеса. При использовании других съемников может быть поврежден вал рулевой колонки.
— Зафиксируйте контактный диск лентой так, чтобы совместились неподвижный корпус и подвижная часть. Это избавит от выполнения процедуры регулировки нейтрального положения при установке контактного диска/рулевого колеса.

Примечание:
Нанесите метки на рулевое колесо и вал рулевой колонки для обеспечения точного позиционирования во время процедуры установки.

6. Осмотрите отверстия для съемника на рулевом колесе на предмет повреждений. При необходимости замените.

7. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Проверьте, что контактный диск находится в нейтральном положении.

Внимание:
При установке рулевого колеса и модуля подушки безопасности водителя не блокируйте жгут проводов контактного диска.

• После проверки того, что контактный диск находится в нейтральном положении, установите рулевое колесо в сборе так, чтобы его ступица медленно совместилась с выступом контактного диска.
• Никогда не используйте гайку крепления рулевого колеса повторно.
• Установите модуль подушки безопасности водителя.
• После установки проверьте, что рулевое колесо без помех поворачивается до упора влево и вправо.

8. После установки выполните следующее:

• Проверьте положение рулевого колеса при установке управляемых колес в положение прямолинейного движения.
• Проверьте рулевое колесо на вибрацию.

Рулевая колонка

Составные элементы

1. Рулевая колонка в сборе.
2. Фиксатор.

Снятие и установка

Внимание:
— Каждый раз, когда замок зажигания был отсоединен, снят или установлен; ключи от автомобиля необходимо заново перерегистрировать в BCM.
— Необходимо соблюдать осторожность, чтобы во время снятия или установки рулевой колонки не проворачивать рулевой механизм.
— Следует проявлять осторожность, чтобы не допустить осевого удара о рулевую колонку во время ее снятия или установки.
— Запрещается повторно использовать упавшую деталь, поскольку в результате падения могут быть повреждены ее внутренние компоненты, даже если нет явных признаков повреждения.
— Будьте осторожны при снятии и установке рулевой колонки в сборе: она тяжелая.

1. Установите передние колеса в положение прямолинейного движения автомобиля.

2. Установите рулевую колонку в самое нижнее положение.

Внимание:
Убедитесь в том, что рычаг наклона рулевой колонки находится в запертом положении.

3. Снимите нижний кожух приборной панели.

4. Снимите модуль подушки безопасности водителя.

5. Снимите рулевое колесо.

6. Снимите верхний и нижний кожухи рулевой колонки.

7. Снимите контактный диск.

8. Снимите комбинированные (подрулевые) переключатели в сборе.

9. Отсоедините все электрические разъемы переключателей, установленных на рулевой колонке.

10. Установите рулевую колонку в среднее положение.

Внимание:
Не меняйте положение механизма наклона, пока рулевая колонка не будет переустановлена.

11. Ослабьте болт крепления нижнего шарнира рулевого вала.

12. Отверните верхний болт крепления промежуточного вала рулевой колонки и затем отсоедините промежуточный вал от рулевой колонки.

Внимание:
— Перед снятием промежуточного вала рулевой колонки нанесите соответствующие метки на промежуточный вал и рулевую колонку.
— При снятии промежуточного вала рулевой колонки не вставляйте какие-либо инструменты в паз вилки, чтобы вытащить промежуточный вал, так как это может привести к его повреждению. При повреждении замените промежуточный вал рулевой колонки.

13. Отсоедините разъемы жгута проводов блока управления EPS.

14. Отверните гайки крепления и затем снимите рулевую колонку в сборе.

15. При необходимости снимите блок управления EPS с рулевой колонки.

16. При необходимости снимите фиксатор с рулевой колонки.

17. Произведите проверку после снятия.

18. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Во время установки сначала затяните все болты крепления кронштейна и шарнира с усилием от руки, затем затяните их в соответствии со спецификацией.
• При установке кожуха рулевой колонки убедитесь, что жгуты проводов автомобиля не зажаты кожухом.
• Замените рулевую колонку, если она падала или получала удар.
• Вставляйте болты шарниров в требуемом направлении (не вставляйте их с противоположной стороны) (см. общий рисунок).
• После подсоединения верхней части промежуточного вала (1) к валу рулевой колонки перед окончательной затяжкой убедитесь, что болт надежно сидит в канавке (A) вала рулевой колонки.

• После установки рулевой колонки выполните самодиагностику с помощью CONSULT, чтобы убедиться в правильности работы.
• Произведите проверку после установки.

Проверка

Проверка после снятия

1. Проверьте, нет ли повреждений или других отклонений от нормы на компонентах рулевой колонки в сборе и промежуточном валу. При необходимости замените детали новыми.

2. Измерьте суммарный момент вращения вала рулевой колонки:

• Заверните гайку на торец вала рулевой колонки. Затем используйте специальный динамометрический ключ (А) для вращения вала со скоростью один оборот в 4-6 секунд и затем замерьте суммарный момент вращения.

• Если результат измерения не соответствует номинальному значению (см. в “Сервисные данные и спецификация” в конце главы), замените рулевую колонку в сборе.

3. Если автомобиль попал в небольшую аварию со столкновением, измерьте длину «L» рулевой колонки, как показано на рисунке. Если длина отличается от нормы (см. в “Сервисные данные и спецификация” в конце главы), замените новой рулевую колонку в сборе.

Проверка после установки

1. Поверните рулевое колесо и проверьте, не нарушена ли центровка, нет ли заедания, стука и не требуется ли чрезмерное усилие при повороте рулевого колеса.

2. Проверьте каждую деталь рулевой колонки на предмет повреждений или других неисправностей. При необходимости замените поврежденные детали новыми.

3. Убедитесь, что при повороте рулевого колеса влево и вправо до упора считывается одинаковое количество оборотов.

4. Проверьте свободный ход рулевого колеса, нейтральное положение рулевого колеса, усилие поворота рулевого колеса и угол поворота передних колес.

5. Проверьте рабочий диапазон механизма наклона «T», как показано.

Промежуточный вал рулевой колонки

Составные элементы

1. Нижний шарнир рулевого вала.
2. Промежуточный вал.
3. Рулевая колонка.

Снятие и установка

Внимание:
Кабель внутри контактного диска может быть поврежден, если проворачивать рулевое колесо, когда разделены рулевая колонка и рулевой механизм. Обязательно закрепите рулевое колесо веревкой, чтобы избежать вращение рулевого колеса.

1. Установите передние колеса в положение прямолинейного движения автомобиля.

2. Установите рулевую колонку в среднее положение.

Внимание:
Убедитесь в том, что рычаг наклона рулевой колонки находится в запертом положении.

3. Снимите нижний кожух приборной панели.

4. Ослабьте верхний болт крепления нижнего шарнира рулевого вала.

5. Отверните нижний болт крепления нижнего шарнира и отсоедините шарнир от вала рулевого механизма.

Внимание:
— Нанесите соответствующие метки на нижний шарнир и на вал рулевого механизма перед его снятием.
— При снятии нижнего шарнира не вставляйте какой-либо инструмент в паз вилки, чтобы вытащить нижний шарнир, так как это может привести к его повреждению. При повреждении замените нижний шарнир.

6. Снимите нижний шарнир с промежуточного вала рулевой колонки.

7. Отверните болт крепления промежуточного вала рулевой колонки и затем снимите промежуточный вал с рулевой колонки.

Внимание:
— Перед снятием промежуточного вала рулевой колонки нанесите соответствующие метки на промежуточный вал и рулевую колонку.
— При снятии промежуточного вала рулевой колонки не вставляйте какие-либо инструменты в паз вилки, чтобы вытащить промежуточный вал, так как это может привести к его повреждению. При повреждении замените промежуточный вал рулевой колонки.

8. Установка производится в порядке обратном снятию, за исключением некоторых особенностей:

• Во время установки сначала затяните все болты крепления кронштейна и шарнира с усилием от руки, затем затяните их в соответствии со спецификацией. Не подвергайте рулевую колонку чрезмерным нагрузкам.
• Перед установкой убедитесь, что рулевое колесо находится в среднем положении.
• Вставляйте болты шарниров в требуемом направлении (не вставляйте их с противоположной стороны) (см. общий рисунок).
• При установке совместите направляющий выступ (A) вала рулевого механизма с прорезью нижнего шарнира (1). Перед окончательной затяжкой убедитесь, что болт крепления надежно сидит в канавке (B) рулевого механизма.

Внимание:
Если направляющий выступ отсутствует, совместите вал по соответствующей метке, нанесенной в процессе снятия.

• При затягивании болта крепления нижнего шарнира к валу рулевого механизма временно затяните его и перед окончательной затяжкой убедитесь в отсутствии заеданий или задиров.
• После подсоединения верхней части промежуточного вала (1) к валу рулевой колонки перед окончательной затяжкой убедитесь, что болт надежно сидит в канавке (A) вала рулевой колонки.

• Произведите проверку после установки.

Проверка

Проверка после снятия

Проверьте каждую деталь промежуточного вала рулевой колонки, нижний шарнир и рулевую колонку на предмет повреждений или других неисправностей. При необходимости замените поврежденные детали новыми.

Проверка после установки

1. Поверните рулевое колесо и проверьте, не нарушена ли центровка, нет ли заедания, стука и не требуется ли чрезмерное усилие при повороте рулевого колеса.

2. Убедитесь, что при повороте рулевого колеса влево и вправо до упора считывается одинаковое количество оборотов.

3. Проверьте каждую деталь промежуточного вала рулевой колонки, нижний шарнир и рулевую колонку на предмет повреждений или других неисправностей. При необходимости замените поврежденные детали новыми.

4. Проверьте свободный ход рулевого колеса, нейтральное положение рулевого колеса, усилие поворота рулевого колеса и угол поворота передних колес.
