Жесткий диск WD, сгорела плата.
Добрый день.

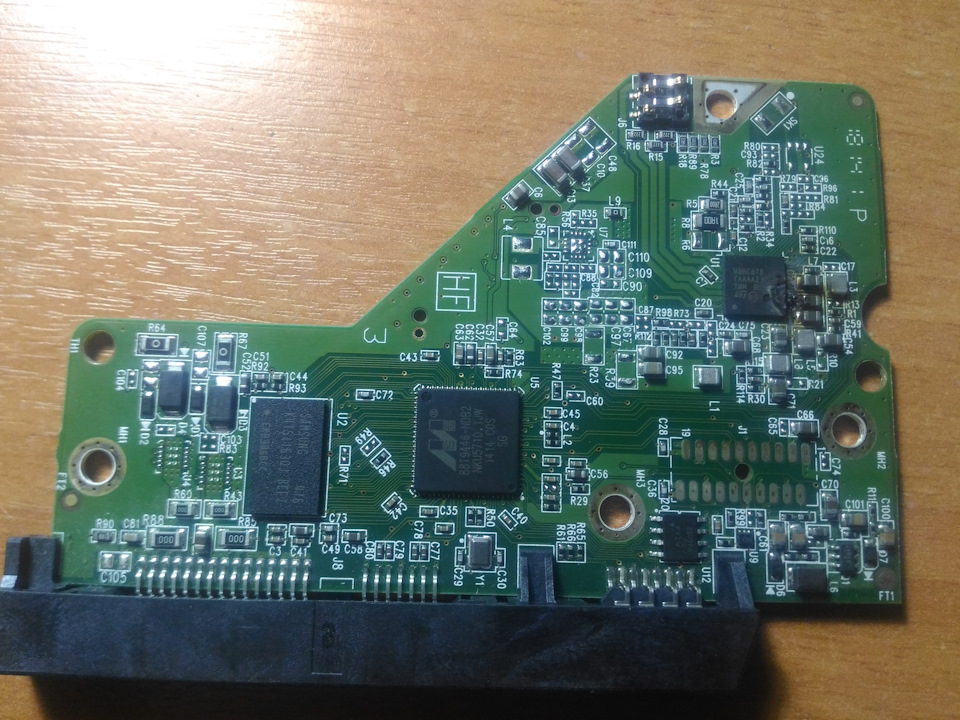

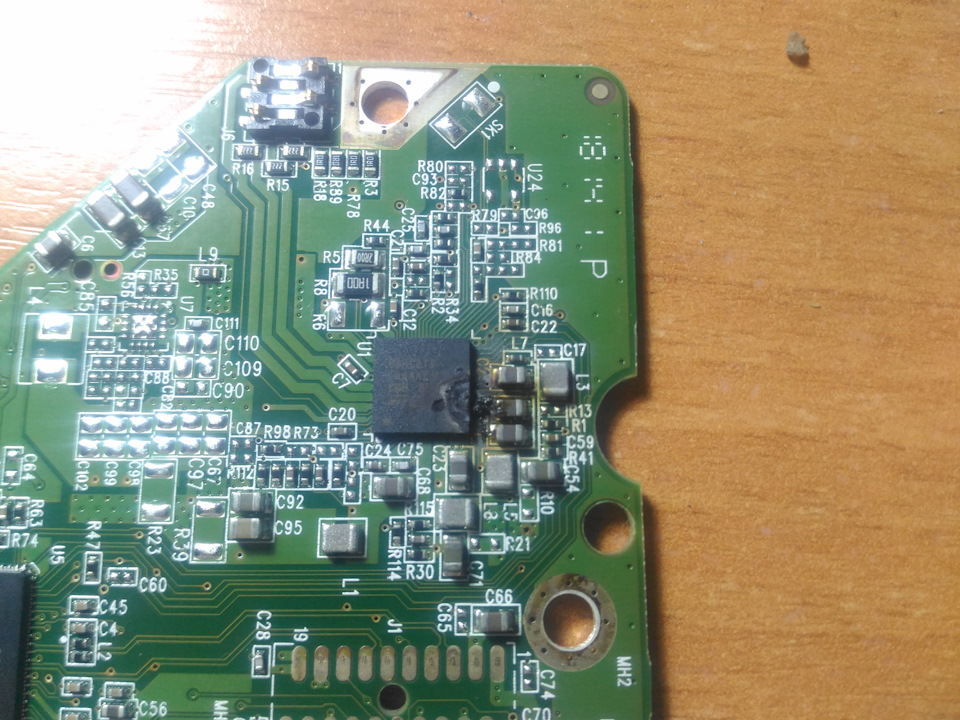

Дома есть красный wd на 1 тб, на плате выгорела микросхема. Возможно ли востановить? На али нашел плату б/у за 500 рублей, но весь в раздумьях. Будет ли работать.
Комментарии 16
Шансы есть только с платой максимально приближенной по дате производства и всем маркировкам. диск может и ожить но все данные пойти в труху.
Если данные критичны совсем — ищите сервис по восстановлению данных, оплата их работы кстати погигабайтная.
Плату заказал, буду пробовать когда получю посылку.
Сгоревшая микруха это контролер работы ЭДГ . проще ДРАЙВЕР . брать надо только новую и менять на ней ФЛЕШ память (8 копытник)
И лучше брать с ЕБЕЕЯ
Спасибо .Про флешку я знаю, куплю с ебея тогда).
ФЛЕХА ТВОЯ с платы в ней вся инфа
Сгоревшая микруха это контролер работы ЭДГ . проще ДРАЙВЕР . брать надо только новую и менять на ней ФЛЕШ память (8 копытник)
И лучше брать с ЕБЕЕЯ
Вечер добрый.Собираюсь купить внешний жёсткий.Подскажите производителя цена\качество.Брать буду до 500г.
SEAGATE Barracuda
С кэшем 32 7200 о, м
тошиба не плохой
WD НИКАКОЙ полгода и помойка
САМЬВСУНЬ этим все сказано
Чисто из личной эксплуатации
SEAGATE Barracuda
С кэшем 32 7200 о, м
тошиба не плохой
WD НИКАКОЙ полгода и помойка
САМЬВСУНЬ этим все сказано
Чисто из личной эксплуатации
А может какой интернет магазин порекомендуете?Или не парится и пойти купить в местном?
Я обычно езжу на "" совок "" но это Москва там полно ИПшников не один год имеющие не один павильон !
Рекламой заниматься не буду смотрите на местах . По цене качество есть ОЛДИ но без рекламы По ценам чуть выше СОВКА
Я обычно езжу на "" совок "" но это Москва там полно ИПшников не один год имеющие не один павильон !
Рекламой заниматься не буду смотрите на местах . По цене качество есть ОЛДИ но без рекламы По ценам чуть выше СОВКА
Совок был дешевым лет 15 назад.
Закупаюсь в инете уже много лет.
SEAGATE Barracuda
С кэшем 32 7200 о, м
тошиба не плохой
WD НИКАКОЙ полгода и помойка
САМЬВСУНЬ этим все сказано
Чисто из личной эксплуатации
У меня внешний сеагейт 3.5, 1 тб умер, хватило на 2 года. Купил такой же, заменил. В компе wd зеленый 1 тб, для помойки лет 5 работает, состояние хорошее, под систему ssd плекстор.
SEAGATE Barracuda
С кэшем 32 7200 о, м
тошиба не плохой
WD НИКАКОЙ полгода и помойка
САМЬВСУНЬ этим все сказано
Чисто из личной эксплуатации
WD 1T 15443 часа отработал, это непрерывно. А если в годах то лет 6 наверно.
Ищите фирмы по восстановлению данных. Возможно у них есть донор чтобы склонировать данные винта на другой Ваш носитель.
По поводу микросхемы. Попытайтесь выяснить что делает микросхема при работе диска. Если в ней хранятся уникальные данные — то перепайка не поможет.
Порядок подбора и замены плат контроллеров жестких дисков
Плата контроллера жесткого диска или PCB – Printed Circuit Board находится на нижней части жесткого диска. Обычно она зеленого цвета, но встречаются диски с синими или красными платами. Основные функции печатной платы — подавать питание на жесткий диск, поддерживать скорость и вращение шпинделя и управлять всеми внутренними операциями через прошивку. По сути, плата контроллера — это мозг жесткого диска, от которого сильно зависят все компоненты.
Зачем менять плату на жестком диске?
Если жесткий диск после подачи питания не раскручивается, большая вероятность, что у него неисправна плата контроллера.
Плата может быть повреждена в результате скачка напряжения, короткого замыкания, физического воздействия на интерфейс и т.д.
Возможно, у пользователя нет поблизости сервиса восстановления данных, он не хочет доверять свою конфиденциальную информацию третьим лицам или не может в данный момент оплатить работу сторонних сервисов, поэтому он предпочитает заменить ее самостоятельно.
В любом случае мы рекомендует начинать диагностику неисправностей жесткого диска именно с установки заведомо исправной платы.
Как найти подходящие платы PCB жесткого диска?
При подборе печатной платы необходимо сверить, прежде всего, следующие параметры:
- Western Digital – должен совпадать номер, который вытравлен на печатной плате, он начинается обычно с 2060- или 8000-, например 2060-701960-001.
- Seagate — должен совпадать номер, который вытравлен на печатной плате, он начинается обычно с 100-, например, 100731589 REV A. Кроме того надо обязательно сверить соответствие маркировок главной микросхемы контроллера и микросхемы, управляющей питанием шпиндельного двигателя (например основной чип — B5502D0, чип VCM — UM04.)
- Maxtor – совпадение маркировки главной микросхемы (самый большой чип на плате), например 040111300. Некоторые диски Maxtor являются аналогами дисков Seagate, поэтому их необходимо подбирать по правилам Seagate.
- Hitachi, HGST – совпадение первой строки кода, который находится на маленькой наклейке на плате. Обычно он начинается на 0A- или 0J-, например 0A72947.
- Samsung – совпадение номера платы, который выгравирован на печатной плате, начинается с BF41-, например BF41-00354B.
- Fujitsu — совпадение номера платы, который выгравирован на печатной плате, он обычно начинается с CA -.
Процесс замены платы жесткого диска
Удалите печатные платы с обоих жестких дисков с помощью отвертки. Замените поврежденную печатную плату на новую. Обратите внимание, что некоторые платы на жестких дисках Seagate НЕЛЬЗЯ устанавливать без переноса ПЗУ (ROM).
Если после установки новой платы двигатель диска вращается, но диск не определяется, вам необходимо перенести микросхему ПЗУ с исходной платы на новую. Если на печатной плате нет совместимого чипа ПЗУ, это значит, что ПЗУ интегрировано в основную микросхему контроллера. В этом случае понадобится перепайка главной микросхемы.
Если у вас возникают сложности с переносом микросхем – сделайте несколько тестовых паек на других печатных платах. Также вы можете обратиться к нам и мы проведем профессиональный перенос микросхемы или содержимого ПЗУ на новую плату.
Что такое микросхема ПЗУ?
Микросхему ПЗУ (ROM, NV-RAM, BIOS) можно легко найти на печатной плате. Чип имеет 8 ножек, его маркировка начинается обычно с 25- например 25F512, 25F1024. Его легко найти, потому что на печатной плате не так много чипов с 8 ножками.
В большинстве случаев вы должны переносить микросхему ПЗУ перед заменой платы жесткого диска. Для этого у вас должна быть подготовлены определенное оборудование и инструменты.
Где купить плату контроллера (PCB) жесткого диска онлайн?
Есть много отличных интернет-магазинов, которые продают все виды печатных плат для ваших нужд!
Например, http://www.cifrio.ru. Мы предлагаем все виды печатных плат для жестких дисков: Seagate, Western Digital, Maxtor, Samsung, IBM, Hitachi и Fujitsu. Мы всегда поможем найти вам необходимую печатную плату для вашего жесткого диска.
ВАЖНО: вы должны знать, что сбои жесткого диска не всегда вызваны с неисправностями PCB, замена печатной платы (PCB) не может гарантировать устранение всех проблем с жестким диском. Но в большинстве случаев диагностику неисправностей жесткого диска необходимо начинать именно с установки исправной платы.
Примеры:
1. Для жестких дисков Western Digital необходимо сверить маркировку на печатной плате:
Номер печатной платы 2060-771640-004 REV A
Маркировка главного чипа 88i9045-TFJ2, маркировка чипа управления питанием L7251
Для жестких дисков WD микросхема ПЗУ хранит прошивку жесткого диска (прошивка для жесткого диска похожа на операционную систему для компьютера), вам необходимо перенести чип ROM с оригинальной платы на новую, чтобы сделать ее совместимой с вашим диском.
На некоторых моделях жестких дисков WD плата не содержит независимого чипа ПЗУ, прошивка находится внутри основного чипа. Для таких дисков нужны специальные инструменты для чтения ПЗУ с оригинальной печатной платы и записи на новую плату или замены основного чипа.
2. Для жестких дисков Hitachi, HGST необходимо сверить маркировку на наклейке печатной платы:
Код верхней строки наклейки 0J14078
Маркировка главного чипа 0J11389
Для жестких дисков Hitachi, HGST прошивку жесткого диска хранит микросхема NV-RAM. Вам необходимо перенести чип NV-RAM с оригинальной платы на новую, чтобы сделать ее совместимой с вашим диском.
3. Для жестких дисков Seagate необходимо сверить номер платы, маркировку главной микросхемы и микросхемы, управляющей питанием шпиндельного двигателя.
Для жестких дисков Seagate также необходимо заменить чип ПЗУ на плате. На некоторых моделях плат нет чипа ПЗУ, прошивка хранится в основной микросхеме.
Номер печатной платы 100710248 REV C
Маркировка главного чипа B5502D0, маркировка чипа управления питанием UM04
Прежде чем приступить к самостоятельной работе по ремонту жесткого диска, помните, что все манипуляции выполняются вами на свой страх и риск и могут привести к невозможности в дальнейшем восстановить информацию с диска.
Поэтому мы настоятельно рекомендуем воспользоваться нашей услугой Адаптация печатной платы или доставить свой накопитель на диагностику в нашу лабораторию по адресу: г.Москва м.Белорусская ул.1-я Брестская д.66, 2 этаж, офис 2.
При заказе услуг восстановления информации вы можете получить скидку в размере 15%, сообщив администратору при передаче накопителя код CIFRIO15.
О некоторых аспектах ремонта платы электроники жесткого диска
Здравствуйте, уважаемые хабравчане! Это первая публикация в недавно открытом корпоративном блоге компании “Хардмастер”, специализирующейся на профессиональном восстановлении данных с накопителей. И с вами я, ведущий инженер Артем Макаров aka Robin. В этом блоге я и мои коллеги в меру сил будем стараться выкладывать материалы, которые смогут реально помочь всем желающим самостоятельно справляться с задачами по ремонту вышедших из строя девайсов и восстановлению информации с них.
Одной из распространенных причин выхода из строя жестких дисков являются проблемы с платой электроники.
(в простонародье это называют контроллером HDD, что конечно же некорректно)
И мы начинаем цикл публикаций по обзору поломок плат HDD и методов их устранения. Подписывайтесь и следите за обновлениями!
“Он сказал — Поехали!” (с)
Поломки плат можно условно разделить на электромеханические и логические. Про логические речь зайдет попозже, ну а безусловным лидером первых являются выгорающие защитные элементы в цепи питания, что обусловлено так называемым тиристорным эффектом БП, — ситуацией, когда при включении\выключении питания отпираются верхние и нижние ключи и происходит резкий рост тока потребления, что приводит к “пробою” защитных элементов жесткого диска, после чего те либо “звонятся” на КЗ, либо уходят “в обрыв”.
Проявляться такая неисправность может следующим образом:
- При включении ПК с подключенным к нему “сгоревшим” HDD, компьютер не включается, либо совсем не реагируя на нажатие кнопки питания, либо кратковременно стартуя и тут же выключаясь. То же верно и при подключении к таком диску отдельно разъема питания от внешнего БП
- При подаче питания на жесткий диск, тот не проявляет никаких признаков разумной жизни. Не вращается шпиндельный двигатель, и если приложить к гермоблоку простое человеческое ухо, то не слышно никаких шумов, писков и т.п. А если такой диск подключить к АТА терминалу (функционал доступен в популярных диагностических продуктах mhdd и victoria) и подать питание, то регистры не будут активны.
TVS-защитные диоды: при попадании на них импульса больше заданного, спекают анод и катод и тёмная сторона силы уходит на массу.
Дальше, если речь идет о TVS-защитных диодах, то выявив “сгоревший” элемент его можно заменить. Лучше, и по-православному, — взять такой же, заведомо исправный. Но такая возможность есть не всегда. В нашей многолетней практике мы руководствуемся простым правилом для такого рода замены — взять произвольную плату от Seagate 3,5” 7200.7-12, WD 3,5” (любой SATA) или Samsung 3,5” SATA\IDE. Отыскать по нужной цепи (+5 или +12 V) внешне похожий, и менять на него.
В большинстве случаев диск будет работать и вовсе без этих элементов! Отпаяли, а если паяльника нет под рукой, то выкусили кусачками, короткое замыкание устранили и диск заработал. Но! Делать это настоятельно не рекомендуется, разве что информация на диске не важна и сам диск не очень нужен. Ибо без иммунитета на входе, когда винчестеру прилетит по проводкам подарочек в следующий раз, последствия могут оказаться плачевнее.
Кроме того, впаяв нужные элементы вместо сгоревших прежде чем прикручивать плату к гермоблоку и подавать питание, настоятельно рекомендуется сделать прозвонку по цепям «+5 — земля» и «+12 — земля», а так же внимательно осмотреть остальные элементы на плате HDD на предмет визуальных следов аццкого пламени. В противном случае вновь запаянные детальки при включении как минимум сгорят сами а как максимум — прогорит процессор или коммутатор в гермозоне. Кстати, для дополнительного ознакомления с предметом публикации желающие могут почитать краткий обзор устройства жесткого диска, чтобы лучше понимать терминологию.
Проверяем не только защитные диоды около разъема питания (вверху) но и остальные элементы
Вот пример платы от HDD Samsung, где пользователь решил самостоятельно устранить поломку, впаяв перемычку, и сжег процессор на PCB.
Если без диодов накопитель на свой страх и риск запустить можно, то без SMD предохранителей диск работать не будет. Взять замену можно с другой платы, и для этих целей отлично подходят Вестерны, — на их платках много вкусной и полезной SMD мелочёвки “без ГМО”. Наиболее часто такая защита встречается на платах от винчестеров форм-фактора 2,5″, т.н. «ноутбучных»:
Отмечены защитные элементы на PCB HDD Toshiba
Следующая проблема — это выгорание так называемой “крутилки”, она же “крутилка-шевелилка” она же микросхема предусиления\коммутации. Вот примеры:
Выявить причину визуально никаких проблем не составляет. А если кому то не повезло со зрением, то такую поломку и по характерному запаху найти можно. Проблемка позаковыристее сгоревшего трансила. Для ее устранения в ряде случаев можно перепаять м\с взяв с диска-донора, но зачастую микруха выгорает поджигая вокруг себя проводники, сплавляя SMD-обвязку и т.п.
Поэтому, как для ремонта, так и для вытаскивания архива фоток любимого кота Барсика — проще, и пожалуй правильнее, будет поменять плату электроники целиком. Как это делать, какие подводные камни могут ожидать на этом этапе у разных производителей и семейств, мы расскажем вам в одной из следующих публикаций.
Опять о сгоревшем «контроллере» жесткого диска
Сгоревший контроллер на жёстком диске, — так в простонародье называют ситуацию, когда вышла из строя плата электроники НЖМД, в том числе и когда на ней визуально видны сгоревшие элементы. Типовая подача клиентов в таким случае «Ну а чего? Там же просто контроллер сгорел, вы его почините, вот эту микросхемку поменяйте и диск заработает, а информацию я и сам скопирую».
Все попытки объяснить, что винчестер это сложное устройство, что примитивные логические цепочки типа:
— Почините мне кнопку на ноутбуке!
— С чего вы решили что дело в кнопке?
— Ну как, я всегда жал на кнопку и ноутбук включался, а теперь жму, а он не включается. Понятно, что кнопка поломалась!
они говорят только о том, что мозг такого философа примитивнее мозга детёныша шимпанзе. Поэтому, если вы видите что «вот эта микросхема сгорела», не означает что «надо поменять на несгоревшую и всё заработает».
Вот один из множества примеров, к каким последствиям может привести маленькая дырочка в «крутилке» на плате HDD WD WD10EZEX-00RKKA0, в микросхеме управления шпиндельным двигателем и микросхемой предусиления-коммутации.

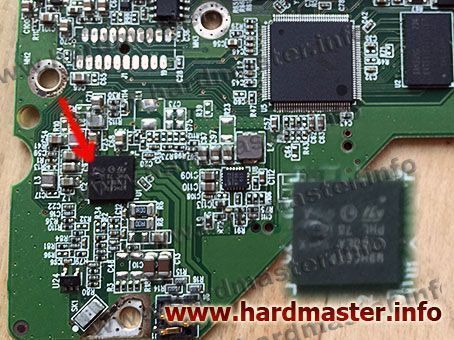

Сгоревшая плата электроники диска Western Digital WD10EZEX-00RKKA0
Как видим, малюсенькая дырка на небольшой микросхемке. Пустяк. Всего делов, плату поменять, и всё заработает. Владелец диска так и поступил, взял такой же диск у своего знакомого, поменял местами и сильно удивился, когда диск раскрутился, застучал, но при этом из новой платы пошел дымок и запахло палёным. Еще сильнее удивился знакомый владельца, когда получил обратно горелую плату, и как следствие поломанный HDD, вместо живого.
Тут пришло понимание, что вероятно не всё так просто. Что жечь чужие диски таким образом можно до бесконечности. В итоге винчестер прислали транспортной компанией в нашу лабораторию, справедливо рассудив довериться специалистам СЦ «Хардмастер», вместо непонятных местных «кулибиных».

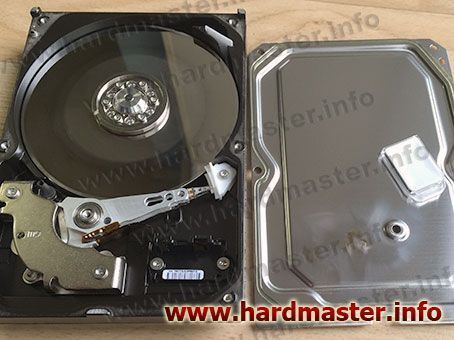

Вскрытие гермоблока показало следующее:

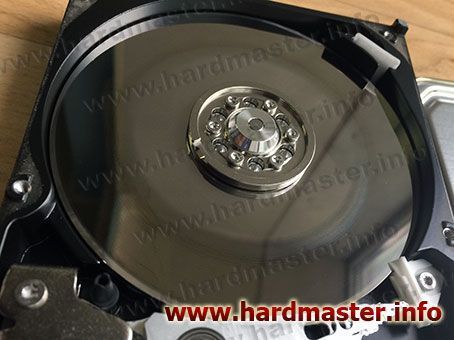

Последствия сгоревшей платы электроники, «контроллера», жёсткого диска

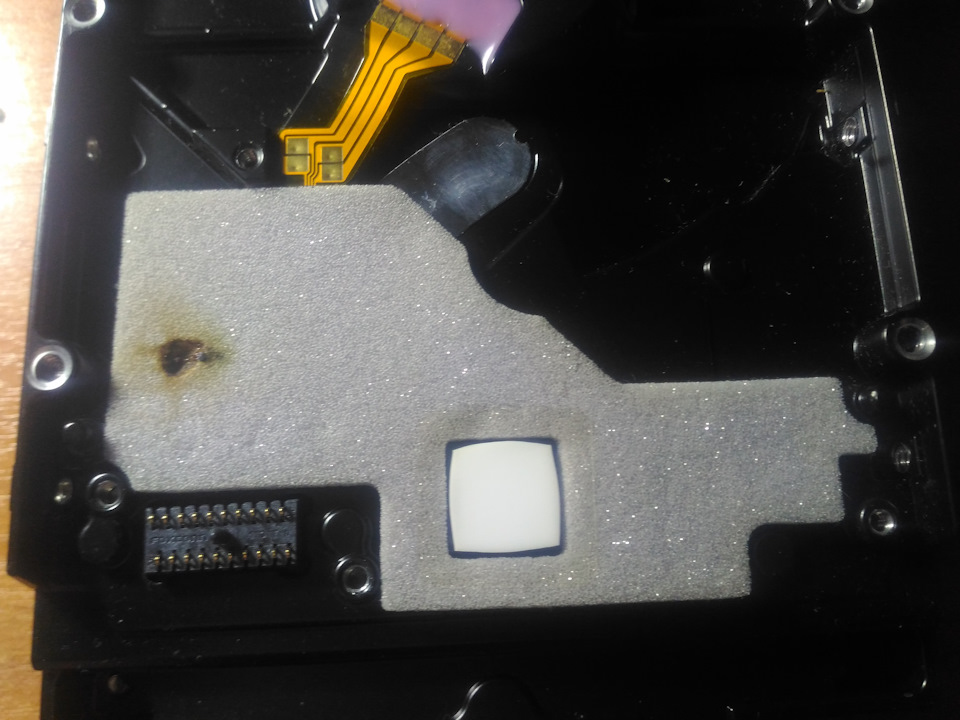

Следы копоти от прогоревшего шлейфа коммутатора

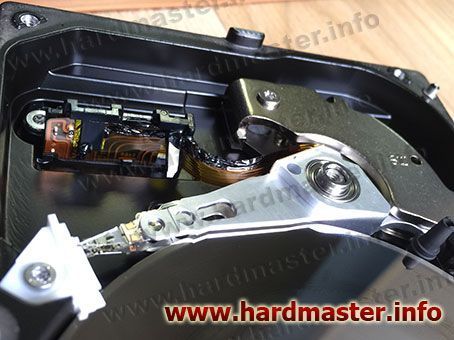

Виновник появления гари и копоти
Самое печальное в такой ситуации, что «донорская» плата всё таки раскрутила шпиндельный двигатель и вывела блок голов из парковки на пластины. В результате продукты горения, которые осели на пластине, разнесло по всей поверхности, что привело к запиливанию информонесущего слоя.
Результат самодеятельности заказчика — он спалил жёсткий диск своему знакомому и сделал так, что информацию с его диска уже не восстановить никакими средствами. Как говорится — ССЗБ (сам себе злобный Буратино).
