Как снять прикуриватель на хендай гетц

Как снять прикуриватель на Хундай Гетц?

Самый простой и доступный способ. Заключается в поверхностном осмотре двигателя с целью обнаружения фирменных наклеек с указанием модели и номера, как правило расположенных на клапанной крышке ДВС (необходимо открыть капот и посмотреть на двигатель).

Как снять прикуриватель на Солярис?

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Как правильно менять предохранители?

Классические «пальчиковые» предохранители устанавливаются между двумя упругими лапками. Для замены «пальчикового» предохранителя его нужно просто вытащить из пространства между лапками, немного отжав подвижную лапку (вторая, как правило, жестко закреплена в блоке). Новый предохранитель вставляется аналогично.

Чем можно вытащить предохранитель?

Для этого используется специальный пластиковый пинцет, который, как правило, размещается в отдельном гнезде монтажного блока. Этим пинцетом берут предохранитель за пластиковый корпус-флажок и вытаскивают из гнезда.

Предохранители Хендай Гетц: где находятся и как заменить

Блок предохранителей находится в моторном отсеке слева.

Внутри крышек панели предохранителей / реле вы можете найти этикетку с названием и емкостью предохранителя / реле. Не все описания панелей предохранителей в этом руководстве могут быть применимы к вашему автомобилю. Это верно на момент печати. При осмотре блока предохранителей на автомобиле обращайтесь к этикетке блока предохранителей.

Разбираем прикуриватель в Гетц: как снять, ремонт

Устройство имеется в каждом современном автомобиле. Сейчас его используют даже некурящие водители. Причем не только по прямому назначению – для прикуривания сигарет, а как разъем 12-вольтовой розетки. В гнездо девайса подключаются электрические приборы: от зарядного устройства для мобильного телефона и до компрессора, накачивающего колеса или пылесоса.

Поэтому выход из строя прикуривателя негативно сказывается на комфорте водителя. Ниже дана информация о том, как снять устройство на модели Hyundai Getz и Accent, отремонтировать его или провести замену.

Устройство и как работает прикуриватель

Прибор состоит из нескольких основных деталей – гнезда для подключения, куда приходит несколько проводов и металлического стержня, вставляющегося в разъем. К прикуривателю Хендай Гетц приходят три кабеля.

1. Постоянный плюсовой (красный кабель). Подключен к батарее аккумулятора через стандартный предохранитель. Отвечает за нагрев металлической спирали, находящейся внутри прикуривателя.
2. Плюсовой кабель подсветки. Прибор укомплектован кольцом светофильтра, подсвечивающим отверстие. К нему подходит плюсовой провод желтого или белого цвета.
3. Минус. Запитан на корпус прибора. Второй конец подходит к кузову авто, это масса. Имеет изоляцию черного цвета.

Внутри самого прикуривателя смонтирована специальная нихромовая проволока. После нажатия на кнопку контакты замыкаются, а через прибор начинает проходить ток, заставляя проволоку разогреваться. После 15-20 секунд достигается максимальная температура, а затем термореле Хендай Гетц дает команду выключить нагрев и отщелкнуть прикуриватель в исходное положение.

Причины и поиск поломок

Для того чтобы снять прикуриватель на модели Хендай Акцент или Гетц, придется демонтировать переднюю консоль. Перед ремонтом следует выяснить причину неисправности, возможно, все можно решить более простым способом.

1. Перегоревший предохранитель прикуривателя. Из-за подключения мощных приборов сила тока данного участка цепи может превысить допустимое значение 15 ампер. Для защиты проводки от оплавления выходит из строя предохранитель. Необходимо добраться до монтажного блока Хендай Гетц и поменять элемент исправным.
2. Короткое замыкание. Если элементы горят часто или предохранитель прикуривателя оказался целым, то велик риск появления короткого замыкания. В данном случае потребуется тестер или вольтметр. Необходимо проверить вольтаж аккумуляторной батареи при выключенном, а затем включенном зажигании. Если есть просадка более 0,5 вольта, то необходимо искать замыкание. Следует прозвонить все кабели на сопротивление.
3. Обрыв проводки прикуривателя. От возраста может отлететь пайка кабелей. Следует осмотреть проводку на предмет заломов, потертостей или неестественных изгибов. При локализации места обрыва припаять кабель или заменить его новым шнуром, подходящего сечения. Рекомендованный диаметр провода составляет не меньше 1,5 кв. мм.
4. Плохой контакт. Из-за частого использования или подключения посторонних приборов гнездо прикуривателя на Хендай Гетц может расшататься, как следствие, не обеспечивая надежной фиксации. В этом случае рекомендовано подогнуть фиксирующие усики при помощи плоской отвертки.
5. Появление окислов или ржавчины. Относится к «возрастным» проблемам. Необходимо периодически вынимать прикуриватель Хендай Гетц и инспектировать контактные места на предмет появления окислов или ржавчины. При их наличии устранить надфилем для обеспечения оптимальной проводимости.
6. Деформация спирали. После многочисленных нагревов металлическая нить может перегореть. Здесь рекомендовано снять прикуриватель автомобиля Хендай Акцент или Гетц и заменить его работающим прибором.
7. Выход из строя лампы подсветки. Вокруг гнезда имеется специальный светофильтр, облегчающий поиск разъема в темное время суток. Лампочка от времени может перегореть. Здесь требуется демонтаж фильтра и замена детали.

Схемы блока предохранителей

Приборная доска

Левосторонний тип

Тип с правым рулем

Назначение предохранителей в панели приборов

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И R / LP	15А	Лампа, Аудио, Кластер
H / LP LH	15А	Индикатор дальнего света, фара (левая)
F / FOG	10А	Передняя противотуманная фара
H / LP RH	15А	Фара (правая)
PR / HTD	30А	Обогрев заднего стекла
ВОЗДУХОДУВКА	10А	Вентилятор, Люк
ЗАЖИГАНИЕ	10А	Противотуманный свет, ETACM, электрический стеклоподъемник, устройство регулировки угла наклона фар
R / FOG	10А	Задний противотуманный свет
FRTWPR	20А	Двигатель переднего стеклоочистителя
ОПАСНОСТЬ	15А	Предупреждающий световой сигнал, ETACM
СТОП	15А	Стоп-сигнал, электрический стеклоподъемник
ECU2	15А	ECM
HTDMIR	10А	Обогрев заднего стекла
S / HTD	20А	Подогрев сиденья
ДХО	10А	Дневной ходовой свет
НАЧАЛО	10А	Стартовое реле, Система охранной сигнализации
RR / WPR	15А	Электродвигатель заднего стеклоочистителя
D / LOCK	20А	Система дверного замка, люк на крыше
СУМКА	10А	Воздушная подушка
ECU1	10А	PCM, контроль ABS
P / ВЫХОД	15А	Розетка
КЛАСТЕР	10А	Кластер
ХВОСТ ПРАВЫЙ	10А	СТОП / задний фонарь (правый)
T / SIG	10А	Указатель поворота, задний фонарь
АУДИО	15А	Аудио, электронное наружное зеркало
A / BAG IND	10А	A / Сумка, Индикатор
ХВОСТ ЛЕВЫЙ	10А	Стоп / задний фонарь (левый)
A / C SW	10А	Кондиционер

Моторный отсек (Бензин)

Назначение предохранителей в моторном отсеке (Бензин)

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
IGN 2	30А	Замок зажигания
IGN 1	30А	Замок зажигания, пусковое реле
ECU	30А	Топливный насос, генератор, ECM
РАД	30А	Вентилятор радиатора
BATT	50А	Фара, реле обогревателя
АБС	10А	АБС
С / Зажигалка	25А	C / зажигалка
F / НАСОС	15А	Переключатель автоматического отключения топлива
ECU-B	10А
ABS1	20А	АБС
ABS2	40А	АБС
BLW	30А	Воздуходувка, двигатель нагнетателя
P / WDW	30А	Стеклоподъемник
EPS	50А	Электронный усилитель руля
ЭБУ-1	10А	ECM
ЭБУ-2	20А	ECM
SNSR	10А	Кондиционер, Топливный насос
INJ	15А	Инжектор
A / CON	10А	Кондиционер
РОГ	10А	Рог
BATT	100А	Генератор

Моторный отсек (Дизель)

Назначение предохранителей в моторном отсеке (Дизель)

ОПИСАНИЕ	РЕЙТИНГ AMP	ЗАЩИЩЕННЫЕ КОМПОНЕНТЫ
IGN 2	30А	Замок зажигания
IGN 1	30А	Замок зажигания, пусковое реле
ECU	30А	Топливный насос, генератор, ECM
FFHS	30А	FFHS
РАД	30А	Вентилятор радиатора
BATT	50А	Фара, реле обогревателя
АБС	10А	АБС
С / Зажигалка	25А	C / зажигалка
F / НАСОС	15А	Переключатель автоматического отключения топлива
ECU-B	10А
ABS1	20А	АБС
ABS2	40А	АБС
BLW	30А	Воздуходувка, двигатель нагнетателя
P / WDW	30А	Стеклоподъемник
EPS	50А	Электронный усилитель руля
ЭБУ-1	10А	ECM
ЭБУ-2	20А	ECM
SNSR	10А	Кондиционер, Топливный насос
INJ	15А	Инжектор
A / CON	10А	Кондиционер
РОГ	10А	Рог
BATT	100А	Генератор

Процесс снятия и замены

Для замены предохранителей и реле на «Хендай Гетц» потребуются следующие инструменты:

• пластмассовый пинцет,
• торцовая головка на 10 мм,
• ключ на 10 мм,
• крестовая отвертка.

Перед проведением работ необходимо вытащить ключ из замка зажигания.

Под капотом

Порядок действий следующий:

1. Открыть капот.
2. Открыть крышку блока, отжав пластмассовую защелку со стороны лобового стекла.
3. Вытащить перегоревший предохранитель с помощью пинцета, а неисправное реле — рукой. Если нужно заменить плавкую вставку № 18 (защищает генератор), то открутить ключом и головкой на 10 фиксирующий болт.
4. Проверить электропроводку автомобиля и устранить причину перегорания предохранителя.
5. Установить новые защитные элементы.
6. Установить снятые детали в обратном порядке.

В салоне

Порядок действий следующий:

1. Снять крышку монтажного блока, ухватившись пальцами за выемку в ней.
2. Для замены предохранителей: Взять пинцет.
3. Найти и вытащить перегоревший элемент.
4. Установить новый.

Снять нижнюю обивку панели приборов, вывернув 2 винта из левого и правого нижнего угла панели.

Предохранители и их расположение

Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

Всегда используйте предохранители требуемой мощности. Никогда не исполь-

Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Описание модели

Хетчбэк представлен как автомобиль для городской среды. Небольшие габариты, автоматическая коробка передач, 1.3 литровый двигатель. В Россию автомобиль пришёл как «Hyundai Getz». На автомобильном рынке Японии он представлен как «Hyundai TB», в Индии «Hyundai Getz Prime».

Через три года облик Хендай Гетц изменился. Процесс преображения начался заменой двигателя с 1.3 литрового на 1.4. л. Обновились линии кузова и салон автомобиля. Обновленный автомобиль поступил на рынок как «Hyundai Getz II».

Если новая модификация порадовала обновлением внешних линий: передних и задних фар, решетки радиатора и бампера, то базовая комплектация автомобиля огорчила качеством используемых для отделки салона, материалов.

Качество пластика в салоне и материал обивки сидений уступает тем материалам, которые были использованы ранее. Что все же не умаляет достоинств этой модели, поскольку изначально Хендай Гетц был представлен как бюджетный автомобиль.

Замена механизма испорченного устройства

Необходимо приобрести новое посадочное место для штекера нашего прикуривателя, стоимость которого составляет порядка 10 долларов. Чтобы демонтировать, пришедшую в негодность запчасть, необходимо сначала открыть крышечку розетки на 12V.

С помощью двух пальцев, указательного и среднего любой рабочей руки снять панельку, засунув пальцы в эти два отверстия. Крышка легко поддастся при небольшом приложенном усилии с движением наружу. Производим замену, сняв сначала клеммы со штекера гнезда, отсоединяем перегоревшую деталь, и вместо неё устанавливаем новую.

Подсоединяем разъёмы на конце проводов обратно и, слегка нажав на панельку, закрепляем её в исходном положении. Ремонт окончен.

Хендай Гётц. Предохранители и их расположение

Предохранители Hyundai Getz служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

Перед снятием предохранителя выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.

Перегорание предохранителя может произойти по двум причинам, которые можно установить путем визуальной проверки снятого предохранителя.

Всегда используйте предохранители требуемой мощности. Никогда не исполь-

Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации.

Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности. В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

Hyundai getz: схема электрооборудования

Чтобы снять приборку, необходимо иметь крестообразную отвёртку и «ловкие руки». Замена лампочек в приборной панели ВАЗ 2114 возможна только при снятой панели.

Для этого снимается декоративная накладка магнитолы, которая связана с ней. Для этого используют отвёртку

Начинать необходимо с нижнего края, проделывать всё нужно очень осторожно, чтобы не повредить хрупкие пластмассовые детали. Когда она немного сдвинется с места, следует потянуть его немного на себя и можно освобождать верхнюю часть. Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза вынуть со своего места

Нужно отключить провод от прикуривателя;
Снимается накладка панели примерно так же как у магнитолы, с той разницей, что там ещё имеется два самореза и защёлки;
Снова необходимо отсоединить все провода, идущие к панели;
Выкручиваются четыре самореза вынуть со своего места

Делать это необходимо осторожно и аккуратно.. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям. Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям

Вопрос о том, как поменять лампочки на панели приборов, не относится к числу очень сложных, справиться с этим по силу даже начинающим водителям.

Необходимо найти перегоревшую лампочку и аккуратно извлечь её из гнезда. Она снимаются вместе с патроном. Для этого нужно его повернуть против часовой стрелки и вынуть наружу.

Электросхемы Хендай Гетц

1. Монтажные блоки автомобиля Хендай Гетц — схема предохранителей. Плавкие вставки, реле и предохранители монтажного блока, что размещен в моторном отсеке и салоне авто (сила тока и защищаемые цепи):

2. Диагностические коды неисправностей системы управления двигателем Hyundai Getz:

3. Электросхема диагностического разъёма:

4. Хендай Гетц — схема соединения генератора двигателя (1.1, 1.3 и 1.6 л):

5. Электрическая схема системы пуска двигателя и включения электрического вентилятора системы охлаждения двигателя автомобиля:

6. Система управления двигателем 1,1, 1,3 и 1,6 л:

7. Схема Hyundai Getz — включения очистителя и омывателя стекла ветрового окна:

8. Работа очистителя и омывателя стекла задней двери автомобиля и электросхема стеклоподъемников боковых дверей:

9. Схема включения звукового сигнала Хендай Гетц и наружного освещения:

10. Указатели поворотов и работа охранной сигнализации машины:

11. Hyundai Getz — электрическая схема противотуманных фар и фонарей:

12. Стоп-сигналы, габаритный свет, задние фонари и освещение номерного знака:

13. Электросхема отопления и кондиционера:

15. Переключатели боковых зеркал заднего вида и корректора фар:

16. Электронный блок управления охранной системой автомобиля (временная задержка и сигнализация):

17. Схема комбинации приборов Hyundai Getz без бортового компьютера:

Силовые агрегаты

Часто встречалась проблема запуска в сильные морозы. Топливный насос страдает быстрым износом уплотнительных колец. Они «дубеют», стоимость их замены невысокая, но срок службы небольшой.

Ремень ГРМ не выхаживает и 60 тысяч километров. На моделях с 16-ти клапанной головкой блока цилиндров, есть дополнительная цепь. Она находится между распределительными валами. Менять её нужно через 150 тысяч. Если машина обслуживалась у официалов, то есть шанс, что её никто не менял. Так как завод заявляет, что срок её службы рассчитан на все время работы силового агрегата. При покупке подержанного Гетц это тоже нужно проверять.

16-ти клапанные силовые агрегаты Хёндац Гетц

Видео про замену прикуривателя

После монтажа прибора на место следует придерживаться правил, чтобы гарантировать долгую работу устройства:

• не подключать в гнездо один или несколько электроприборов, суммарной мощностью более 180 Ватт;
• данный участок цепи должен быть защищен предохранителем, рассчитанным на силу тока 15 ампер;
• периодически следует чистить контакты от окислов или ржавчины, подгибать фиксирующие усики для надежной установки прибора.

Представленное далее видео о том, как снять прикуриватель на примере Хендай Акцент или Гетц 2003-го года выпуска.

• https://fastmb.ru/auto_shem/396-hyundai-getz-shema.html
• https://CarManuals.ru/hyundai/hyundai-getz/elektrooborudovanie/bloki-predohraniteley-i-rele
• https://carpod.ru/predohraniteli-i-rele-hyundai-getz-2002-2005_2773.htm
• http://DaciaClubmd.ru/lighter/prikurivatel-hyundai-getz
• https://zapchasti.expert/predoxraniteli/predoxraniteli-hyundai-getz.html

История Hyundai Getz

На фото Hyundai Getz 2002-2005 г.п. «Хундай Гетц» принадлежит южнокорейской автомобильной компании, которая показала данный субкомпактный автомобиль миру в начале 2002 года и с тех же пор его направили в полномасштабное производство и продажу по всему миру. В некоторых странах встречается иное его название, например:

• Hyundai Click — Северная Корея;
• Dodge Brisa — Венесуэла (север Южной Америки);
• Inokom Getz — Малайзия
• Hyundai TB — Япония
• Hyundai Getz Prime — Индия В 2005 году машина подверглась значительному рестайлингу, а 1.3 литровый двигатель заменили 1.4 л, в итоге получился Hyundai Getz II. Изменению подверглись не только кузов (передние и задние фары, бампер, радиаторная решетка, выхлопная система, подрамник двигателя), но и салон (руль, оформление приборной панели и центральной консоли, электрическая составляющая). Если второе поколение «Гетц» (если так можно это назвать) порадовала немного изменившимся внешним обликом (плюс добавили новую цветовую гамму отделки салона и задние дисковые тормоза), то базовая комплектация и качество материалов из которых делали салон — нет. Hyundai Getz 2 обрёл более дешевый и не качественный пластик с обивкой сидений.

Предохранители и реле Hyundai Solaris (RB), 2010 — 2020 г.в.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Информация актуальна для моделей Хендай Солярис (RB) 2010, 2011, 2012, 2013, 2014, 2020, 2020, 2020 года выпуска с бензиновыми двигателями 1.4л R416V, 1.6л R416V.

В салоне

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и, преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

В моторном отсеке

Для доступа к монтажному блоку, расположенному в моторном отсеке, выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

На боковой стенке монтажного блока установлен главный предохранитель.

Схема электрооборудования автомобилей Хендай Гетц

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

1. Схема соединений генератора и системы зажигания
2. Системы пуска двигателя с MT и AT
3. Системы зажигания и подачи топлива
4. Система впрыска топлива. Лист 1
5. Система впрыска топлива. Лист 2
6. Электрооборудование автоматической коробки передач
7. Схемы соединений ламп света заднего хода и сигнала торможения

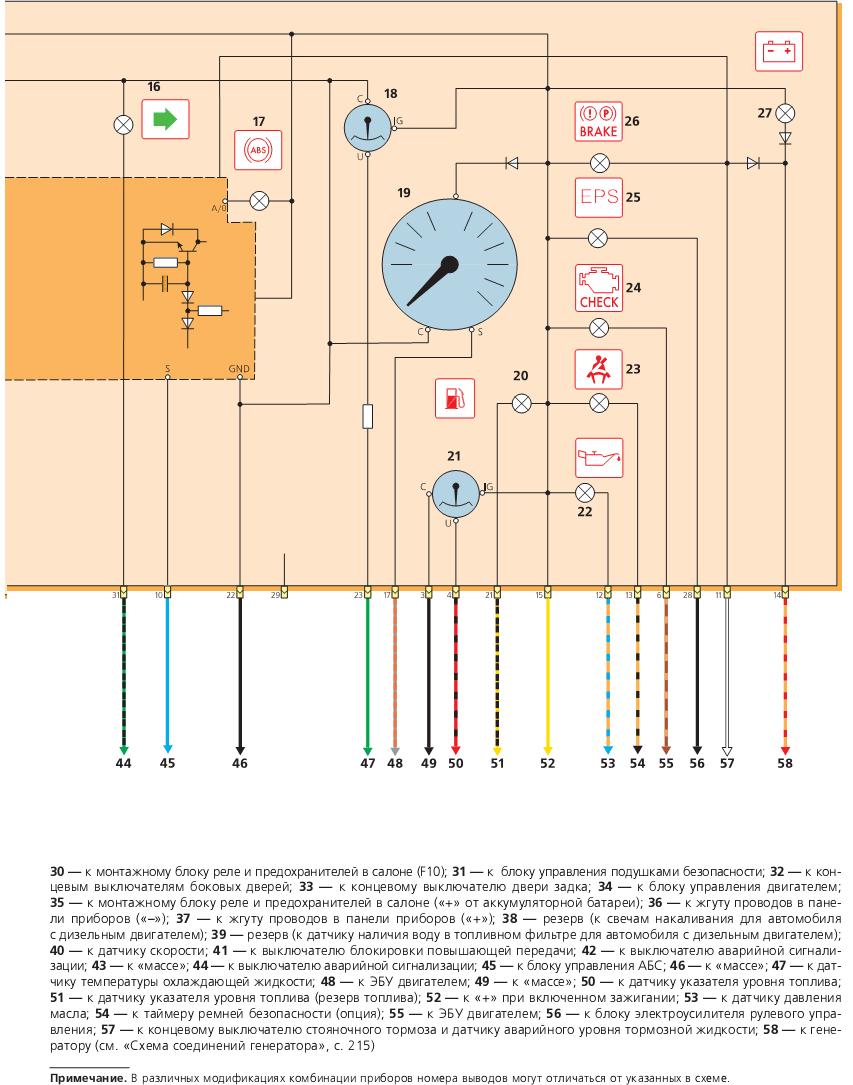

8. Комбинация приборов. Лист 1
9. Комбинация приборов. Лист 2
10. Схема соединений подушек безопасности
11. Система управления двигателем
12. Предохранители монтажного блока расположенные в подкапотном пространстве
13. Реле монтажного блока, расположенные в подкапотном пространстве
14. Монтажный блок реле и предохранителей под капотом
15. Предохранители монтажного блока в салоне
16. Реле монтажного блока в салоне
17. Виды на монтажный блок в салоне автомобиля

Схема соединений генератора и системы зажигания

Системы пуска двигателя с MT и AT

Системы зажигания и подачи топлива

Система впрыска топлива. Лист 1

Система впрыска топлива. Лист 2

Электрооборудование автоматической коробки передач

Схемы соединений ламп света заднего хода и сигнала торможения

Комбинация приборов. Лист 1

Комбинация приборов. Лист 2

Схема соединений подушек безопасности

Система управления двигателем

Предохранители монтажного блока расположенные в подкапотном пространстве

Реле монтажного блока, расположенные в подкапотном пространстве

Монтажный блок реле и предохранителей под капотом

Предохранители монтажного блока в салоне

Реле монтажного блока в салоне

Виды на монтажный блок в салоне автомобиля

Сгорел предохранитель в Хендай Гетц

Одна из распространенных поломок – выход из строя защитного элемента. Это происходит из-за превышения значения силы тока для данного участка цепи. Максимальная суммарная мощность подключаемых приборов не должна превышать 180 Ватт. Формула для расчета предельного значения – P=-I*A, где A – сила тока (15 ампер), а I – напряжение сети автомобиля (12 вольт).

В случае поломки предохранителя необходимо добраться до монтажного блока и заменить элемент новым. Блок находится снизу от приборной панели, на передней консоли, за специальной декоративной накладкой (см. фото). На акценте он расположен чуть ниже – у левой ноги водителя.

Удобнее всего вытаскивать предохранитель при помощи пинцета, можно использовать небольшие плоскогубцы. Замене подлежит защитный элемент F8, рассчитанный на силу тока 15 ампер

Важно установить элемент аналогичного номинала. В противном случае при возникновении короткого замыкания оплавится проводка Hyundai, существует риск пожара

Причины и устранение неисправностей

Поиск неисправностей можно начать с самого простого – проверки компонентов силовой электроники прикуривателя. Оплавление плавкого предохранителя прикуривателя может произойти при использовании приборов сила тока, которых превышает значение 15 Ампер.

Обнаружение поломки

Если причина в прикуривателе Хендай Гетц, то необходимо снять переднюю консоль и заменить плавкий предохранитель.

Другой причиной может быть короткое замыкание. В такой ситуации нужно проверить вольтаж аккумуляторной батареи при выключенном, а затем включенном зажигании.

Обрыв проводки прикуривателя – ещё одна причина. Такое возможно при длительной эксплуатации автомобиля. Здесь необходимо проверить целостность кабелей (изгибы, заломы и т.д.) и место спайки. В зависимости от причины нужно запаять место крепления кабелей или заменить кабель.

При интенсивном подключении приборов в гнездо прикуривателя нередко происходит его ослабление, например, использование зарядного устройства. Подгиб фиксирующих усиков устранит неисправность такого рода. Такой подгиб можно провести отверткой.

При постоянном использовании прикуривателя «заболеваниям» подвержена и спираль. Деформация или перегорание спирали «лечатся» заменой прикуривателя.

Замена предохранителей

Работа по замене предохранителей в обязательном порядке должна проводиться при соблюдении определенных правил и техники безопасности.

Крестовой отверткой можно снять накладку на приборной панели. Затем аккуратно убрать пластиковые крепления и снять непосредственно накладку. Таким образом, обеспечивается доступ к предохранителям.

В открывшемся рабочем пространстве провести замену поврежденных предохранителей. Можно сделать замену не только отдельно взятых предохранителей, но и блока в целом.

Если неисправность не устранена, нужно осмотреть блок в подкапотном пространстве и заменить поврежденные предохранители.

Замена предохранителей на те, у которых большая или меньшая пропускная способность грозит стать причиной замыкания.

Подключать аккумулятор можно исключительно после завершения работ.

Подготовка демонтажа прикуривателя

В ситуации, когда нужно демонтировать прикуриватель важно собрать инструменты. Для работы пригодятся отвертка, тестер и новый прикуриватель

Могут понадобиться и дополнительные кабели, паяльник с припоем и изоляционная лента.

Стоимость нового прикуривателя для Хендай Гетц составляет от 800 до 1500 руб. Приобретение оригинальной запасной части – гарантия её надежной работы.

Замена гнезда прикуривателя

При выполнении всех манипуляций необходимо соблюдать правила безопасной работы. Самое первое – выключить зажигание и снять клемму с (-) контакта аккумулятора.

Снять консоль, выкрутив саморез на дне заднего держателя стаканчика, находящегося под декоративной накладкой.

Затянуть ручник, отсоединить ручку переключения передач и приподнять консоль сзади. Необходимо отсоединить колодку с проводами штекера прикуривателя и отсоединить её.

Демонтировать металлический стержень, отогнув фиксирующие защелки.

Вынуть механизм автоприкуривателя из посадочного места и фильтр подсветки, зафиксировав защелки. Первый этап работ завершён.

В зависимости от причины неисправности нужно провести ремонт или заменить вышедшие из строя детали, после чего провести все те же действия в обратном порядке.

После присоединения снятой клеммы аккумулятора в обязательном порядке нужно проверить вольтаж аккумулятора. Если просадка составляет больше 0,5 Вольта, это говорит о наличии короткого замыкания.

Видеоинструкция

Снять, заменить и отремонтировать прикуриватель можно на основе видеоинструкции, актуальной для Хендай Гетц 2003 года выпуска.

Установка нового прикуривателя не освобождает владельца Хендай Гетц от следования несложным правилам:

• Мощность подключаемых приборов не должна составлять более 180 Ватт;
• Участок цепи предохранителя нуждается в предохранителе не менее 15 Ампер;
• Профилактический осмотр и очистка контактов от ржавчины и окисления.

Соблюдайте простые правила профилактики при эксплуатации Вашего авто и наслаждайтесь поездками на Хендай Гетц.

Характеристики Hyundai Getz

Хендай Гетц оснащали в основном бензиновыми двигателями. Дизельный двигатель был представлен только для европейского автомобильного рынка. Рассмотрим характеристики моделей с бензиновыми 4-х цилиндровыми двигателями.

Электросхемы

Как и у всякого механизма, у автомобиля есть свойство ломаться в процессе эксплуатации. Неисправности, при которых нельзя использовать автомобиль могут быть связаны с электрооборудованием. Ремонт таких неисправностей можно провести самостоятельно. Для этого нужно ориентироваться в схеме расположения компонентов силовой электроники одноразового действия. Основная часть реле и плавких предохранителей находятся в двух блоках.

Блок предохранителей

При запуске двигателя могут возникнуть неполадки, свидетельствующие о необходимости проверки электрооборудования и в первую очередь защитных элементов.

Особенность Хендай Гетц – наличие нестандартной маркировки

При замене элементов на это нужно обращать пристальное внимание. Наличие другого элемента маркировки может говорить об использовании не оригинального элемента

Оплавка предохранителей

Оплавление защитного элемента (предохранителя) вследствие превышения значения силы тока для отдельного участка цепи наиболее распространенная неисправность.

Перегоревший плавкий предохранитель можно заменить самостоятельно. Для его снятия можно использовать, например, пинцет. Заменить необходимо элемент F8 (15 Ампер).

Полезно иметь в машине комплект запасных предохранителей. Такой комплект может оказаться полезным при небольшой неисправности.

Устройство прикуривателя

Составная часть электроники автомобиля Хендай Гетц, где может возникнуть неисправность – это прикуриватель, состоящий из гнезда и металлического стержня.

Прибор запитан через три кабеля. Постоянный (+) кабель (обозначен красным цветом) и (-) кабель (обозначен черным цветом).

Кабель (+) подключен к аккумулятору через стандартный предохранитель. Основная функция кабеля – нагрев металлической спирали внутри прикуривателя.

Кабель (-) запитан на корпус прибора. Вторая часть минусового кабеля – к кузову автомобиля так называемая “масса”.

Прикуриватель снабжен кольцом светофильтра. Его питает третий кабель. Провод (+) может быть как желтого так и белого цвета.

Неотъемлемая часть – нагревательный элемент – специальная нихромовая проволока. Нажатие на металлический стержень в разъёме прикуривателя приводит к нагреванию нихромовой проволоки при поступлении тока.

Реле и предохранители в Хендай Гетц — схема монтажных блоков Hyundai Getz

Записаться Контакты Блок реле и предохранителей под капотом: Номер Обозначение

1	запасные предохранители
2	реле охранной сигнализации Е47
3	реле топливного насоса Е49
4	реле звукового сигнала Е45
5	реле кондиционера Е50
6	реле стартера Е41
7	реле включения вентилятора системы охлаждения двигателя на малой скорости Е43
8	реле включения вентилятора системы охлаждения двигателя на большой скорости Е44
9	реле вентилятора отопителя салона Е51
10	реле питания электронной системы управления двигателем Е42
11	соединительный разъем Е55

Предохранители под капотом: Обозначение Сила тока, А Защищаемые цепи

INJ	15	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), форсунки, датчик положения распредели тельного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера
SNSR	10	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), реле топливного насоса, реле кондиционера, датчик концентрации кислорода, антенный блок иммобилайзера SMATRA
FPI I	10	ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л)
ABS	10	ЭБУ ABS, разъем для удаления воздуха

Плавкие вставки под капотом: Обозначение Сила тока, А Защищаемые цепи

ALT	120	Генератор
ABS. 1	20	ЭБУ ABS, разъем для удаления воздуха
ABS. 2	40	ЭБУ ABS, разъем для удаления воздуха
BLW	30	Реле вентилятора отопителя салона
P/WDW	30	Реле стеклоподъемников
EPS	50	ЭБУ электроусилителя рулевого управления
ВАТТ	50	Реле задних фонарей, предохранители 11, 19, 20, 25, 27, 29
RAD	30	Реле малой и большой скорости электровентилятора системы охлаждения двигателя
ECU	30	Реле топливного насоса, реле питания системы управления двигателем, предохранитель ЭБУ
IGN. 1	30	Выключатель зажигания
IGN. 2	30	Выключатель зажигания, реле стартера
HORN	10	Реле звукового сигнала
A/CON	10	Реле кондиционера

Предохранители в салоне: № предохранителя Сила тока, А Защищаемые цепи

1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритного света, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Реле стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Возврат к списку

История Hyundai Getz

«Хундай Гетц» принадлежит южнокорейской автомобильной компании, которая показала данный субкомпактный автомобиль миру в начале 2002 года и с тех же пор его направили в полномасштабное производство и продажу по всему миру. В некоторых странах встречается иное его название, например:

• Hyundai Click — Северная Корея;

Dodge Brisa — Венесуэла (север Южной Америки);

Hyundai Getz Prime — Индия

В 2005 году машина подверглась значительному рестайлингу, а 1.3 литровый двигатель заменили 1.4 л, в итоге получился Hyundai Getz II. Изменению подверглись не только кузов (передние и задние фары, бампер, радиаторная решетка, выхлопная система, подрамник двигателя), но и салон (руль, оформление приборной панели и центральной консоли, электрическая составляющая). Если второе поколение «Гетц» (если так можно это назвать) порадовала немного изменившимся внешним обликом (плюс добавили новую цветовую гамму отделки салона и задние дисковые тормоза), то базовая комплектация и качество материалов из которых делали салон — нет. Hyundai Getz 2 обрёл более дешевый и не качественный пластик с обивкой сидений.

Технические характеристики Hyundai Getz

Хендай Гетц производили с бензиновыми двигателями, но для Европы был доступен один дизельный вариант (мы его в данном руководстве по электрооборудованию не будем рассматривать), все силовые агрегаты 4-х цилиндровые:
