RX 500 RX570 8GB греется с даунвольтом как печка
Сразу трогай термотрубку, если холодная или еле теплая — сдохла термотрубка. У долбаных Арморов тепмотрубка это слабое место.
Родной охлад не найдешь скорее всего, т.к. в связи с вышеназванным это большой дифицит. Чипы и память живут долго и счастливо, а охлад летит у всех.
Ищи охлад от MSI Гейминг Х, подходит практически как родной, вырвешь кусачками несколько тоненьких ребер радиатора и на выходе будешь иметь вот такого франкенштейна
У этого симпотяги 3 термотрубки vs 1 шт родного Арморного. Как результат -10 градусов от исправного состояния но без модификации.
Купил охлад с Авито, всем форумом помогали искать добрые люди, спасибо им еще раз.
Тепло, скорость, обман и что с этим всем делать. Владельцам видеокарт RX 570, RX 580 и иже с ними посвящается
Когда я был молод и горяч, то пристально следил, чтобы мой ПК непременно был напичкан топовым железом. И обязательно разогнан. Оверклокинг приносил результат! До сих пор, как память, храню блок питания, у которого 4-пиновый штекер для питания процессора обуглился и «приварился» к разъему на материнской плате (на самом деле блок питания валяется в кладовке просто потому, что я не смог продать его из-за плачевного физического состояния упомянутого контактного разъема, но пусть это будет наш секрет).
Но вот в 2008 году я купил свой первый игровой ноутбук. С видеокартой 9600М GT. В этом ноутбуке стоял мобильный процессор Intel P8400 2.26 ГГц. В этом процессоре все было прекрасно, он даже умел проделывать фокус SpeedStep до 2,4 ГГц на одно ядро. И эта приятная особенность делала ноутбук неигровым: после 15-20 минут игры, когда процессор уже хорошо прогревался, после подъема частоты (и напряжения питания) ядра до 2,4 ГГц тут же следовал резкий скачок температуры, немедля приходил злобный Троттлинг и занижал частоту ЦП до 800 МГц. Fps пикировал вслед за частотой. Со всеми вытекающими. Спустя секунду ситуация повторялась и т.д… В результате чехарды скачков температуры/частот ЦП и связанных с этим задержек, например, игровой fps ежесекундно мог меняться от 16 до 45 кадров/с и обратно в одной и той же игровой сцене. Естественно, из-за фризов процесс игры превращался в форменное безобразие и нервотрепку. Поскольку постоянно участвовать в этом безобразии не очень хотелось, выход был найден: для игр частота ЦП была принудительно программно ограничена до штатных 2.26 ГГц, и проблемы нестабильной частоты кадров ушли. Тогда я впервые столкнулся с ситуацией, когда повышенная частота и усиленное питание «железа» (даже в штатном режиме), которые вызывают повышенное тепловыделение аппаратной части компьютера – это абсолютное зло. С тех пор я, по мере возможности, старался приобретать энергоэффективные решения с разумным соотношением цена/производительность. А не самый «горячий» топ.
Что касается ноутбуков, то учитывая их лаконичные системы охлаждения, троттлинг еще можно понять и простить. Однако обнаружить похожую проблему в современных настольных ПК с видеокартами, позиционируемыми как игровые, лично для меня было удивительно. И тем не менее…
Тепло
реклама
Дети разъехались на каникулы, появилось чуток свободного времени, и вот на очередные выходные я засел за дочкин комп поиграть в старенький FarCry 4. Который в свое время «пропустил». Спустя некоторое время игры, я заметил, что плавность игрового процесса куда-то исчезла, стали появляться фризы, частота кадров вместо привычных 60 (включена вертикальная синхронизация) стала проседать до 37-49. Принимая во внимание, что на ПК установлена видеокарта MSI Radeon RX 580 ARMOR 8G OC, а сама игра FarCry 4 аж 2014 года выпуска, это было подозрительно. Причину я нашел довольно быстро: по данным мониторинга, температура ГП «топталась» у отметки 90°С и порой даже переваливала за 92°. Графический процессор банально был вынужден охлаждаться и сбрасывал частоты, которые и тянули fps ко дну. Конечно, жаркое лето на дворе, однако видеокарта установлена в приличном и нормально вентилируемом корпусе мини-тауэр, кулер видяхи чист и не забит пылью (я проверил), поэтому такое поведение видеокарты было совершенно непростительно. Надо было что-то с этим делать. Подумывал даже снимать СО и менять термоинтерфейс, но это был не лучший выход – карта еще на гарантии, не хотелось бы ее лишаться. Поэтому…
Скорость
Судьба закинула меня в другую комнату, где на благо всего прогрессивного человечества (представленного моей скромной персоной) трудится видеокарта HIS Radeon RX 570 IceQ X2 OC 8GB в паре с процессором AMD Ryzen 5 1600X. Я решил использовать видеокарту для опытов поставить с видеокартой пару экспериментов, используя вместо старичка FarCry 4 новую Shadow of the Tomb Raider. Ведь Лара женщина надежная, не подведет. Не то что Пэйган Мин, свернувший с «Золотого пути» на кривую дорожку.
Маркетологи компания HIS растеряли последние крохи совести. Если они у них вообще были, конечно. Иначе я не могу объяснить, как прибавив 20 МГц (1,6%) к штатной частоте ГП можно прилепить на видеокарту приставку ОС. Ну да ладно.
реклама
На дефолтной частоте при штатном напряжении эта видеокарта нормально проходит тест производительности Shadow of the Tomb Raider с приличными результатами. Но только один раз! Стоит нам сымитировать реальную длительную игровую нагрузку (запустив тест два-три раза подряд), как показатели видеокарты проседают. Причину этого легко заметить глядя тестовое видео: примерно на 20 секунде теста температура ГП достигает 88 градусов и графический процессор начинает потихоньку сбрасывать частоты, в дальнейшем по ходу теста вместо штатных 1264 МГц частота видеочипа снижается в район 1130 МГц и даже ниже (т.е. на 9% и более). То есть HIS смело могли добавить к своей видеокарте приставку DC (Downclocking), а не ОС. Видео:
Устранить это безобразие на видеокарте HIS оказалось довольно легко. Просто понизив напряжение питания ГП на 100 мВ, можно добиться того, что видеокарта не будет агрессивно сбрасывать частоты, а будет практически всегда поддерживать штатную частоту 1264 МГц для ГП:
реклама
Убедится в этом можно на следующем видео (тест с пониженным напряжением проводился после 2-х прогонов на штатном питании, так что результат вполне заслуживает доверия):
При этом с пониженным напряжением энергопотребление и соответственно тепловыделение видеокарты снизилось (это можно отследить по видео) примерно на 20 Вт (16%), а средний fps вырос на 3 кадра/с или на 5% (с 59 до 62 кадров/с), что можно назвать вдвойне приличным достижением. Естественно, в этих случаях часть ресурсов ПК тратилась на видеозапись. Без ведения видеозаписи «чистые» результаты в тесте выше еще примерно на 3 кадра/с (см. скриншот):
Тесты выше поведены на высоких настройках графики, но на максимальных ситуация принципиально не меняется — быстродействие с пониженным напряжением по-прежнему выше, о чем говорят следующие скриншоты:
Думаю, где вариант со сниженным напряжением вы поймете сами, глядя на температуру, частоту и энергопотребление ГП (верхняя строчка слева) на скриншотах.
На этом с HIS все. Возвращаемся к MSI. Эта компания оказалась куда более щедрой, добавив к нормативной частоте ГП видеокарты целых 26 МГц (1,9%). Это дает нам куда меньше оснований возмутится, увидев в конце этой видеокарты «знаковую» приставку ОС. К несчастью, даже на этой скромно-возвышенной частоте видеокарта MSI Radeon RX 580 ARMOR 8G OC все равно не может работать долго и счастливо.
Уже на втором тесовом проходе Shadow of the Tomb Raider частота ГП во многих игровых сценах падает до примерно 1250 МГц, а временами опускается до «дна» в 914 – 950 МГц, что можно заметить, просмотрев видео теста. Причина очевидна, температура ГП приближается к критическим 90°С, и здесь уже вовсю начинается разгул троттлинга:
Совладать с видеокартой MSI оказалось немного труднее, чем с HIS. Увы, на штатной частоте ГП (1366 МГц) понизить напряжение можно только на 50 мВ, иначе карта теряет стабильность. Но проку от -50 мВ никакого. Температура ГП все равно быстро добирается до 90 градусов со всеми вытекающими печальками. Нужно понижать градус! И путь здесь остается только один – снижать частоту ГП.
Чтобы быстро достичь приемлемого результата и избежать нестыковок по синхронизации частот (это может негативно отразится на производительности), давайте пойдем на снижение с тем же шагом, что и производитель «разгонял» – это 26 МГц.
Снова печаль: на штатной для RX 580 частоте 1340 МГц карта с пониженным на 100 мВ напряжением работала по-прежнему нестабильно, а -50мВ снова не давали требуемый результат. Но нас так просто не остановить. Еще -26 МГц. И вот оно, счастье: на частоте ГП 1313 МГц видеокарта стабильно проходит тесты при пониженном на 100 мВ напряжении, при этом не сбрасывая частоту ГП во время воспроизведения игровых сцен Shadow of the Tomb Raider. Ура, товарищи! (Бурные, продолжительные аплодисменты).
Но не слишком ли мы пожертвовали производительностью, снизив максимальную частоту ГП видеокарты с 1366 до 1313 МГц (на 3,9%)? Смотрим…
Тестовый прогон показывает, что жертвовать производительностью не только не пришлось, а более того, средняя частота fps даже выросла на 5% – с 56 до 59 кадров/с (тест на максимальных настройках графики, часть ресурсов ПК тратилась на видеозапись, без видеозаписи результат на несколько кадров/с выше в обоих случаях). Таким образом, благодаря оптимальному температурному режиму с пониженным напряжением питания, когда ГП не сбрасывал частот во время просчета игровых сцен, мы даже выиграли в производительности, по сравнению с «дефолтным» состоянием. Плюс энергопотребление видеокарты под нагрузкой теперь упало примерно на 12 Вт (около 10%), что тоже плюс.
Обман
Разумеется, у других видеокарт могут быть иные системы охлаждения и температурные режимы (как лучше, так и хуже), и мой личный опыт с 2-мя видеокартами не претендует на всеобъемлющую полноту и абсолютную истину. Тем не мене, совершенно очевидно, что не единичны случаи, когда производители подсовывают потребителям технику (якобы даже с разгонным потенциалом — ОС), которая на самом деле не способна нормально работать со штатной системой охлаждения и установленными параметрами питания в выбранном производителем режиме. По крайней мере, когда речь идет не о работе в составе открытого тестового стенда, а о работе в типичном компьютерном корпусе мини-тауэр (я уже не говорю за всякие там компактные модели корпусов). В принципе, обман потребителей налицо. Впрочем, любому производителю главное продать вам товар – а дальше не его забота.
Подведем итог
«Предупрежден — значит вооружен». Думаю, никто не хочет, чтобы его игровая видеокарта работала «Горячо и медленно», как задумал нерадивый производитель. Ну что же, потратьте немного времени на настройку, и сделайте так, чтобы видеокарта работала «быстро и комфортно», как желаете вы. Надеюсь, эта статья поможет вам «копать» в правильном направлении.
Ну и, само собой, целесообразность разгона видеокарт RX 570 и RX 580 со штатными системами охлаждения лично у меня вызывает большие сомнения.
RX 570 Msi Armor OC 4Gb / 8Gb замена охлаждения
Разгерметизировалась теплотрубка на радиаторе и видеокарта грелась 89°-90°. Перерыл весь интернет, форумы майнеров и геймеров. Ничего толкового не нашёл. Решил искать сам и пробовать. В итоге на видеокарту из названия поста подходит практически один в один охлаждение от RX 480 Gaming X. Чуть радиатор доработать, т.к. один конденсатор мешает. Температура в Furmark упала с 85° до 65°. Закрытый корпус, время теста 30 минут. Надеюсь кому то пригодится.
Привет. Купил другу msi rx 570 armor 4гб, греется жуть, при 100% винтах доходит до 89 градусов и сбрасывает частоты. Попробовал примерить свой охлад с rx 570 gaming x, вообще не подходит. Можно фото твоего охлада, как поставил, где что пилил
Кому пригодится? Эта карта очень слабая уже и старая, чтобы с ней возиться.
Вышел дым из конденсатора на 1080 Palit dual
На ремонте 1080 от Palit, которая сгорит и всё такое. Предыстории нет, кроме жалобы, что не работает и не крутит вертушки даже. Нк ладно, буду смотреть
С питанием явно беда, почти целых ничего на карточке совсем
В процессе разборки смутило состояние внутри, больно уж чистая и красивая вся. Пыли почти нет нигде, всё чисто, паста даже мягкая, прям почти из коробки карта аж. Подозрительно как-то, несколько лет модели всё же, но ладно
Проблему после разобрки только заметил, но уже были мысли, что по питанию где-то.
А вот тут что-то с дымом пыхнуло на плате, даже след остался
Редко, но и такое бывает, чихнул конденсатор по 12 вольтам
Штош, поменяю его на исправный и отмою плату, предохранитель поменял за кадром уже
Это всё ,что сломалось на карте, больше ничего делать не пришлось
Питание починилось и карта теперь работает
Работать будет скорее долго, учитывая состояние карты внутри, вероятно особо и не работала она, а лежала дохлой больше.
Сгорела сразу после включения 3060ti ASUS
В ремонте картчока от асуса, которую купили БУ и не видели её в рабочем состоянии даже, но продавалась исправной. Приобреталась с фотками тестов, мол всё нормально, но при включении у владельца сразу же сгорела с искрами. Странно, но допустим правда
Можно сразу разбирать и осматривать, что там случилось на плате, ибо подозрительно, вроде АСУС, а они обычно делают нормально как раз
Следы на бэкплэйте от прогара даже есть, значит погорела до дырки 200%
Ну и со стороный питания тоже угольки есть
А это тыльная сторона платы
Выглядит это всё вот так
Горело хорошо, даже пластик у конденсатора поплавило
Штош, надо делать, всё равно дешевле покупки новой, да и новый владелец вроде договорился с владельцем о компенсации за это. Непонятно только, что стало причиной и кто виноват. Я подумал в сторону блока питания, как все мастера обычно, чаще всего он виноват бывает
Восстановил с тыльной стороны всё, что нужно и получился какой-то зелёный глаз
Дальше восстановил всё нужное со стороны питания уже
В принципе всё, почти всё.
Теперь проверка всех фаз питания на корректную работу
А вот тут проблема, одна фаза работает криво. Эту фазу я не трогал, она заводская, но работает неверно. Сделал вывод, что сгоревшая была такая же и карта может даже работала как-то, а при включении уже загорелась. Похоже на проблему из коробки, вполне вероятно, что могла сгореть и эта сразу с нижней до кучи, но не успела
Пока не сгорела и эта фаза, я поправлю её сразу заменой микросхемы на исправную
Готово, лучше новой теперь
После этого стала работать верно, что хорошо
Теперь можно замазывать лаком в цвет платы для более опрятного вида и собирать
Всё работает, отлично
На этом ремонт закончен. Вероятной причиной неисправности стала плохая пайка питания/брак микросхем, ну и блок питания, который поздно выключился, сделав лишнее отверстие у платы
Ремонт Zotac 770 после прогревастов
После прошлого поста про старенькую карту люд вспомнил про свои карты примерного тех же годов, поэтому 6-9я серия снова пошли в ремонт, некоторые даже сделаны и работают снова
И так, в этот раз на ремонте карточка 7й серии, которая уже была на каком-то «ремонте», в результате которого приговорили видеочип у неё, как обычно это бывает, но делать пытались.
Проблема выглядит вот так
Передаёт привет зелёными артефактами из матрицы, драйвер, разумеется, не поставится
В тесте памяти тоже артефакты, что ожидаемо
Даже похоже, что реально может быть память тут, посмотрю ещё
Результат теста в итоге сообщил, что чип памяти номер 2 может быть неисправен
Ладно, разберу картчоку для осмотра платы
Ну а вокруг видеочипа мазня из флюса, классика прям
Всё бы ничего, только по памяти почти замыкание, однако эта байда даже картинку даёт в таком состоянии. Но ГПУ погреть было надо, куда же без этого
А вот, собственно, и чип памяти номер 2. Никакой нагрузки на карту сейчас нет, но модуль памяти охотно кипит.
Сниму его и подготовлю место под исправную банку памяти
Почти КЗ тоже исчезло, что есть хорошо
Теперь отреболлю исправный чип памяти, который будет ставиться на эту карточку
Теперь установлю его же на место неисправного чипа
Отлично, как новый
Пока делал работы с чипом памяти из под ГПУ вылезло прилично флюса
Реболлить его на нормальный флюс уже точно не стоит того, поэтому просто отмою плату
Собрал карточку и теперь тесты
Фурмарк есть, температуры вполне нормальные для неё
Игры тоже теперь играет
На минимальных настройках +ультра текстуры даже поиграть получится, 4гб видеопамяти хоть как-то помогли
На этом сегодня всё
Ремонт Gigabyte gtx 660ti
В ремонте старая карта, которая решила поломаться, с ней комп не включается. Обычное описание проблемы, вероятно проблема в питании у карточки, поэтому БП сразу и вырубается
Разберу это старое устройство для диагностики
Тут по питанию со слота что-то подгорело, но в этом случае бы всё включалось, потому что проблема после сгоревшего предохранителя и цепь разомкнута сейчас
А вот по одному из 6пин коннекторов замыкание, в котором виноват в этот дырявый транзистор
Тут цепь не разомкнута и блок питания вырубается уже
Итого под замену 2 транзистора
И предохранитель тоже
Питания починились, отлично
2 фазы тоже работают
3 ёмкости поменял, которые розовые теперь, потому что визуально были припухшие, либо показалось, но на всякий случай заменил тоже
Теперь карта работает, бублик держит, ничего не выключилось
RDR2 тянет так плохо, что видеопамяти не хватает на запуск игры в 1080p, поэтому запустилось на более низком в оконном режиме на низких настройках, кол-во кадров тоже неиграбельное для такой карточки
Рентабельность подобного ремонта решает только владелец конечно
Подарили сами себе нерабочий подарок. Ремонт Gigabyte 1080ti
Был в соседнем сообществе пост по карточке, в принципе там о ней и написали. Естественно тряпки полетели в продавца, только он может быть виноват (нет) в неисправности. В таких случаях варианты с владельцем и установкой карты не туда, подключением не так, падением карты у нового пользователя, залитием, паршивым блоком питания и подобными вариантам всегда исключают почему-то. Даже «ой, в розетку не воткнул провод, извините, всё работает оказывается» тоже мимо. Ну и банальное незнание прошлого владельца о состоянии карты тоже мимо. Кто там уже виноват — неизвестно

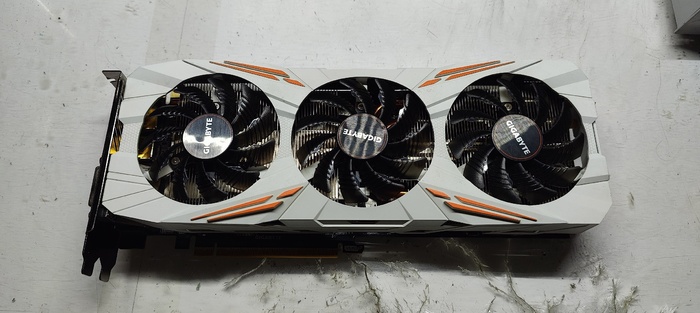

Прислали значит эту бедолагу посмотреть и, возможно, починить
На скорую руку потребление карты смотрел — вроде нормально было
По факту в стенде оно не определилось, ну всё, кирпич короче
До установки в плату тоже бегло осматривал плату и уже нашлись паяные элементы
Вот микросхема с прошивкой точно паяна, что в неё зашито — пока не знаю. Нуок, это сзади на плате и в принципе было бы видно
Вместо нормального предохранителя тоже что-то влеплено, вот это уже интереснее, по питанию что-то делалось явно
Разобрав карту нашлась катушку с трещиной в корпусе, но не в обрыве, в питании видеочипа
Ну а дальше поехали
Все катушки поднимались, искали проблему в питании методом лепилова

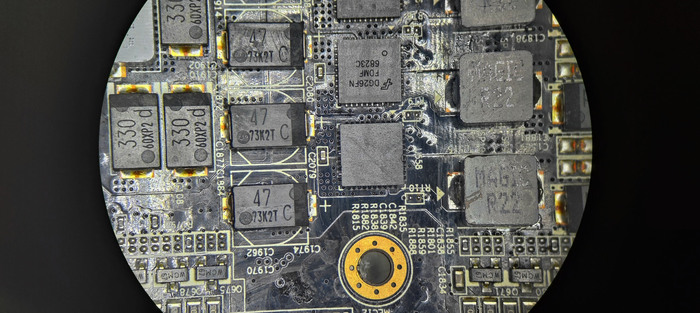

Пара микросхем слева как палочки твикс по цвету — выбирайте, какая неисправна. Перегревались может быть, покрасились от флюса в процессе ремонта или чего ещё.
Пайка на вторую букву слова УХО
Ну и не отмыто от флюса
Возможно это всё даже работало, а решило сломаться в первый же запуск у владельца, такое тоже вероятно
Ладно, посмотрю как это всё работает сейчас
А никак не работает оно, обе фазы причём
Начну переделывать и сниму все катушки по питанию чипа и 2 микросхемы, намою плату, может чего ещё найдётся. Выглядит уже презентабельнее
А вот пропавший кусок полигона под катушкой, который куда-то там в слои дорожкой ещё идёт уже плохо. Это восстановлено будет за кадром и под катушкой не видно
Ниже кусочек жидкого терминатора принял твёрдое состояние, чтобы соединить 2 части дорожки, которая порвалась когда-то из-за проблем в питании
Подготовлю 2 исправных микросхемы перед установкой на плату
И начну собирать это всё дело обратно с нормальной пайкой по возможности в этих местах
Готово, соплю из припоя заменил жилой от провода, которая не понравится «гуру», но нагрузку будет держать нормально и не порвётся
Переделал, теперь снова смотреть работу этих двух фаз питания
Стали работать, ниже тоже работает
Снова проверю остальные, потому что они работали корректно
Но одна перестала, замечательно
В добавку и её придётся делать
Сниму неисправную микросхему
И заменю на исправную тоже
Готово, лучше заводской теперь
Работает теперь верно
Ещё поставлю нормальный предохранитель вместо фиговины
И вот теперь питания сделаны, собираю в тесты
Бублик крутит, ничего не отключилось и не задымилось в процессе теста
Игрушки тоже играет
Микросхему БИОС просто перепаял нормально потом
На этом ремонт подарка завершён
Ремонт gigabyte 2080s не по плану
На ремонте очередная гигабайтина с такой жалобой:
В чем проблема — при запуске почти любых игр спустя от пары секунд до получаса пропадет изображение, кулеры уходят в аварийный режим и приходит в себя только после перезагрузки. А перезагрузившись готова работать часами без отказа
В другой комп подкидывали — поведение тоже самое
Видюхе полных три года, охлад недавно менял (после этого стала успешно проходить фурмарк, но в играх поведение не изменилось
Пост не планировал, но в процессе ремонта одного — сломалось другое
Исходя из опыта и описания тут проблема в системе питания и надо менять микросхемы, которые питают видеочип, из фоток есть только такая. Это родные микросхемы, которые были заменены на исправные. Вроде всё сделано было, можно собрать для тестов теперь
Собрал, но драйвер уже не установился, а быстрый тест памяти показывал артефакты
Итог теста — 2 банки
На самом деле не они, а поганый припой и качество пайки большинства карт
Видеочип отвалился от платы так, что с торца это было видно, может лист бумаги пролезет даже туда
Предложил реболлить ГПУ и всю память, чтобы наверняка. Под чипом приличное кол-во отвальных контактов оказалось
Дальше отреболлил все чипы и подготовил плату
Вернул чипы на свои места на нормальном припое, теперь точно не должно отвалиться
Теперь карта стала работать нормально, произвольных выключений или артефактов тоже нет
Владелец это подтвердил тоже, значит всё работает
На этом ремонт законечн, всех с прошедшими
Программа MSI Afterburner перестала развиваться из-за санкций
Российский разработчик MSI Afterburner Алексей Николайчук, более известный в кругах энтузиастов под псевдонимом Unwinder, пожаловался, что MSI не платит ему уже 11 месяцев из-за санкций. Поэтому развитие утилиты остановилось, возможно, навсегда.
Маловато будет, маловато. Ремонт 1070 JetStream
На ремонте та самая палит, которая сгорит, воняет и вот это всё.
Сказали нет картинки, но вентиляторы крутятся. Типовая жалоба в принципе. По факту карточку плата вроде видит, но картинки и правда нет

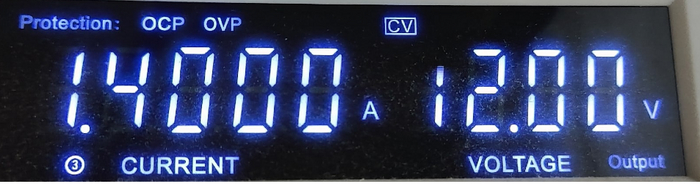

Начну с проверки потребления карты, которое меньше нормы оказывается. Может какая-то энерегоэффективная версия конечно, но опыт и статистика очень сомневаются в этом
Ладно, разберу карту и гляну напряжения по питаниям, может что-то пропало, ну или маловато
И да, питание памяти есть, но ниже нормы
Причины разные могут быть, но обычно это ШИМка памяти стала тупить и её только менять уже. Посмотрел обвязку за кадром и не увидел ничего аномального

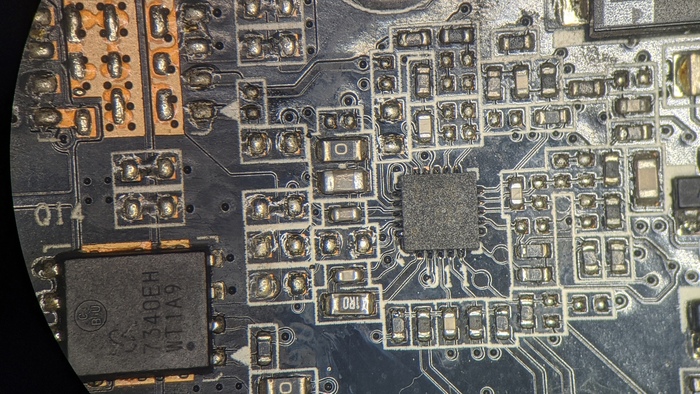

Значит буду менять микросхему. За кадром снял родную и подготовил исправную к установке
Готово, контроллер поменян
Проверю снова потребление, которое стало похоже на правду
Напряжение памяти тоже пришло в норму
Можно проверять в тестах карточку
Всё отлично, работает без проблем
На этом простой ремонт всё. Других проблем у карты нет, можно пользоваться дальше
Ах да, с наступающим
Есть запчасти на продажу? Ремонт 1080ti aorus
История этой карты началась (вроде) в середине лета, когда владелец хотел купить запчасти.
Исходя из опыта, личной статистики, а ещё вопроса по продаже конкретных запчастей, стало понятно, что за это карточка, вот почти полную модель угадал заранее, ибо их 2 вариации как минимум на такой плате
Это микросхемы DrMos, которые ставятся по питанию видеочипа в большинстве на 1080ти от гигабайта в серии aorus, включая гибриды с водяным охлаждением из коробки
Зная, что с такими вопросами на ремонт сразу не принесут, решил я ответить, что на продажу (внимание) такого нет. На ремонт, конечно, найдётся, ну либо аналог
Спросил человек следующее
В итоге столько времени спустя всё же привезли карточку, потому что самостоятельный поиск запчастей и ремонт у знакомого по рекомендации не принёс результата, вернее частично принёс, но так пользоваться невозможно. Странно, обычно по рекомендации как раз всё наоборот, и сделают нормально, и подскажут чего да куда, а тут вот не пошло что-то, бывает и такое
И так, теперь к карточке и её проблеме:
С частотами в нагрузке непонятно что, как с потреблением и частотами
Разбирать в любом случае, поэтому вперёд
Что тут не так на плате?
Первая фотка это ЗАВОД, такая же модель на диагностике просто (дохлый видеочип)
А это карта, которая в ремонте уже
Это то, что сразу бросилось в глаза без пристального осмотра — паяные конденсаторы
Суммарно я насчитал 5 миркросхем, которые хотел купить владелец
Неисправная, видимо, искалсь методом тыка, снималась одна за другой, пока проблемы по доп. питанию не исчезнут
Непонятно зачем паялись и транзисторы питания памяти
Правый приляпан как-то криво, ну и не отмыто всё это
Что ещё паялось?
Да тот же основной ШИМ контроллер, почему бы и не поменять и его, раз уж всё подряд почти паяем
Все труды не помогли? — паяем конденсаторы
Слева ещё там самая пара транзисторов по питанию памяти
Когда замена неисправной микросхемы питания видеочипа не помогает сделать надо что?
Правильно — время паять-прошивать БИОС. Слева заводская пайка, справа уже нет
Как это исправит проблемы по питанию — вопрос хороший
Ладно, насмотрелись на это всё
Раз уж владелец включал её сам и ничего не задымилось, а у меня тоже, то теперь к потреблению бедолаги
А вот потребление карты без нагрузки уже не радует, много почти на треть

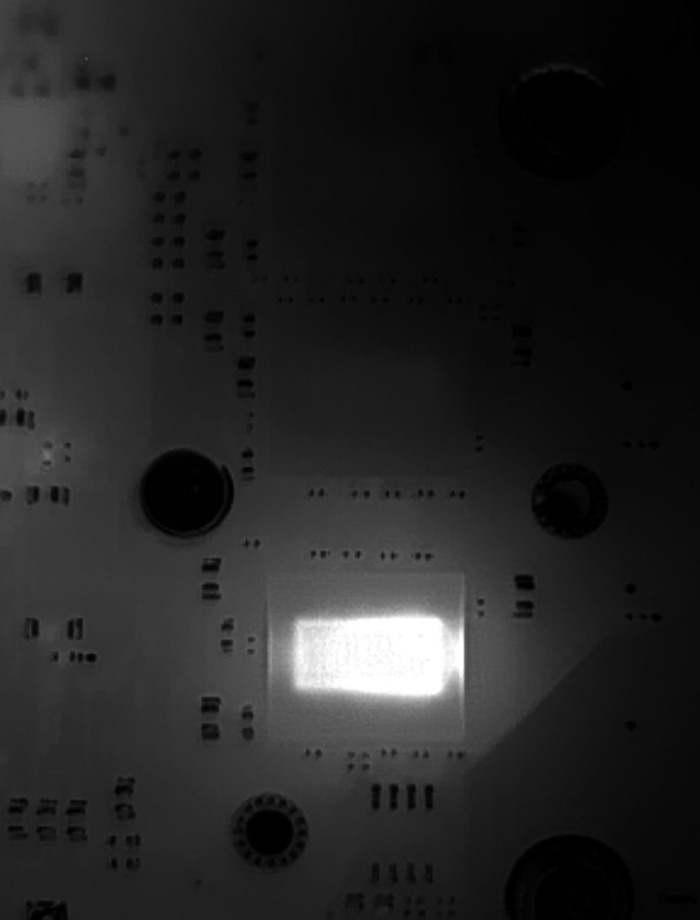

Ничего такого мультиметр на плате ненашёл, поэтому интересно мнение фотошопа
Шикарно, у нас «горит» один из танталовых конденсаторов, которые были зачем-то паяны
Тут он точно не останется, поэтому на вылет с платы
Вот этот нехороший элемент
С платы удалён, теперь снова к потреблению карты
В итоге стало ещё хуже и блок питанию ушёл в защиту по току
Здорово, должно было стать лучше, а стало только хуже
Фотошоп подскажет, что не так
Супер, снял один конденсатор — слева стал кипеть другой, так ещё и транзистор добавился (паяный)
Довольно, по частям разбирать питание тупо лень уже, поэтому всё, что было паяно/меняно — с платы на вылет
Все 4 транзистора и конденсаторы удалены
За кадром проверил потребление и карточке полегчало, ну кроме пропавшего питания памяти, потому что я его разобрал
Искать какой точно транзистор приляпан не так, либо помер тоже нет желания, поменяю сразу все 4, как и кучу конденсаторов, чтобы наверняка, всё равно у половины сильно оплавился пластик, а внешний вид меня не устраивает
Исправные транзисторы подготовлены
Всё это поменяно и помыто, чтобы было красиво
Ещё вернусь к паяке предохранителя в районе слота
Так выглядит ПОЛНЫЙ завод (та карта с дохылм чипом)
А так то, что было напаяно с соплями припоя
Вместо нормально предоранителя не то, что должно быть
Часть контактов на слоте тоже была залужена зачем-то
Переделываю до опрятного вида
Теперь вернусь к потреблению карты, которое, кстати, пришло в норму
Что-то на плате перестало «кипеть»
Отлично, можно проверять
От исправления остальных косяков в виде немного кривой пайки фаз видеочипа владелец отказался, но они работают, это проверил за кадром
Карте полегчало, частоты и потребление похожи на правду, ФПС тоже
В игре тоже всё нормально
На этом ремонт всё
ВКонтакте для связи, телега по нику
Бахнул блок питания и сломал Asus 2070s STRIX
В ремонте карточка от Asus, которая перестала работать из-за смерти блока питания, что-то там задымилось в нём и всё потухло.
Включать, конечно, не буду, а сразу разберу для диагностики
По 12в со слота уже замыкание, понятно
Ничего горелого с дырками на плате не нашёл
БП убил эту микросхему в питании видеочипа, поэтому она уже снята
Заменена на исправную
Больше ничего из элементов на плате не пострадало
Отлично, питания починились, можно проверять карточку в тестах
Бублик покрутит несколько часиков, чтобы наверняка
Бенчмарк на всякий случай тоже пусть покрутит
В нём тоже всё хорошо
На этом ремонт карты закончен
Ремонт артефактов MSI 1650
Собственно дефект в названии, будем лечить:
Уже при загрузке системы видим некие пятна н мониторе.
Так же в диспетчере устройств 43 ошибка:
Запускаем матс и тестируем.
И во время теста так же видим артефакты: белые квадратики в серых прямоугольниках:
Результат теста выявил ошибки по записи в Канаде A0:
Причин может быть несколько.
Я решил сначала посмотреть на припой под этим чипом:
Припой какой-то странный, какие-то следы как от залития… в общем пробую отреболлить этот чип и припаять обратно:
После реболла ошибка 43 пропала) уже хорошо.
Далее запускаем бенчмарк и гоняем карту:
Теперь с ней всё хорошо)
Ремонт MSI GTX 1050ti с Авито
Собственно данная карта была куплена на авито под ремонт.
Продавец указал что карта запускается, ошибка 43 и все.
Сразу видим паяную флешку биос. На всякий случай позже запишу свой проверенный дамп.
Снимаем охлад и смотрим:
Даже термопасты нет) на нем нарисована галочка, будем надеяться, что видеочип живой…
Чипы видеопамяти стоят из разных партий…это не хорошо.
Далее делаю замеры сопротивлений и вижу КЗ по видеопамяти:
Это прям плохо. Но учитывая что менялись чипы видеопамяти, посмотрю ка я под них:
Все понятно) Надежда что гпу жив ещё есть.
Снимаю все чипы видеопамяти и замеряю сопротивление ещё раз:
Отлично. Контроллер видеопамяти скорее жив чем мёртв. Но даже если он не пробит по питанию, это совсем не значит, что с ним не может быть проблем.
Далее нужно проверить все чипы проверить, отреболлить и припаять на место.
Такое сопротивление до самсунга вполне себе не плохое.
Далее прошиваю биос:
После припаивается флешки на место, обнаружил перебитую дорожку (резистор это я убрал, что б осмотреть повреждение):
Уж не знаю, мой косяк или нет, но восстановить 2 минуты:
Затем, ещё раз всё проверяю и делаю тестовое подключение к ЛБП:
ЛБП в защиту не ушёл, потребление для этой карты нормальное, значит проблем с питаниями нет. Можно подключать в тестовый стенд:
И ожидаемо видим зависание платы на посткоде B2.
Он сообщает о том: что не может проинициализировать устройство в слоте PCI express. Проще говоря — неполадки с видеокартой.
Но если немного подождать, то плата проходит инициализацию, зажигается монитор, но изображения естественно нет. Это нормальное поведение для 10й линейки с неисправной видеопамятью… ИМХО
Дальше запускаем программу матс и смотрим отчёт диагностики:
Ошибки по каналам A1, A0, B1.
Вариантов появления ошибок тут несколько, включая дохлую память.
Но я сначала решил более внимательно осмотреть плату и как оказалось не зря.
Под первым чипом снесён резистор:
Под вторым трещина на керамическом конденсаторе:
Возле третьего чипа резистор не припаян с одной стороны. Опять же, может я косякнул когда пятаки оплёткой зачищал, может другой чел…
Восстанавливаю все это:
И после всех проделанных работ, видеокарта наконец-то ожила:
Как мы видим, никакой 43 ошибки тут не было.
Можно сказать, что с этой картой повезло, потому что сейчас что продают под ремонт — хлам) наёпка на доллары.
Нашёл заначку.
Копался в шкафу и откопал вот какое чудо. Не факт что работает, но если да, то в ненышней ситуации даже это лучше чем ничего
Не типичное КЗ у RX570
Была карточка на ремонте. Не знаю даже, может такое и часто бывает, но у меня такой случай был первый.
По основным цепям питаний проблем нет, но при подключению через райзер к ЛБП, блок в ушёл в защиту.
Путём замеров сопротивлений более тщательно, нашёл кз по 5-ти вольтовой линии на стабилизаторе.
Довольно долго искал причину короткого замыкания, а оказалось замкнули пины в разъёме DVI-D
Разомкнув эти Контакты, кз ушло и карта работает)
Вот такой случай был.
Кого-то может не удивит, но я столкнулся с таким впервые.
Номер в профиле
Проблемы с MSI GTX 1070 ARMOR 8G после замены термопасты
После самостоятельной чистки и замены термопасты начала определятся с 43 кодом, а вскоре и вообще перестала инициализироваться.
Вставляем в райзер и к ЛБП. Потребление норм, должна работать.
Вставляем её в стенд, запускаем и видим, что висит на b2, картинки нет.
Матс говорит что у нас проблемы с памятью по B1:
Стоит память Micron и наш виновник:
Собственно обычная ситуация, но что тут у нас такое:
Видимо, что память совсем не при чем. Кидаем провода:
Заливаем это место УФ клеем, собираем карточку и в стенд. А там уже и картинка есть, и ошибок нет:
Драйвера встали без проблем и немножко погонять:
Собственно, экономия должна быть экономной и клиенту все же пришлось заплатить за «чистку»(термопаста + новые термопрокладки) ну и сверху за ремонт. Вроде как не майнер (потому что слишком богато одет, ведь откуда у майнеров деньги?) поэтому не злорадствуем.
Боли пост: восстановленная видеокарта из DNS
Решил я значит с нуля собрать себе ПК. Начал с видюшки. В декабре 2020 года была приобретена восстановленная видеокарта Radeon RX570 от MSI на 4гб в магазине DNS:
Уж больно цена была заманчива, ведь на авито Б/У видеокарты были в такую же цену. Но бесплатный сыр бывает только в мышеловке. Докупив остальное капхутерное железо к концу января началось это:
Хотел было вернуть её в магазин обратно, ан нет — гарантия 1 месяц. Поздно пить боржоми, когда почки отказали.
В требовательных играх (PUBG, NFS Heat, BATTLEFIELD 5, DOOM Eternal и так далее) вылазят артефакты, а спустя минут 10 игры происходит вылет. Пробовал играться с частотами, но не сильно это помогло. Самое интересное, что в стресс-тесте карточка показывала себя хорошо, правда разогревалась до 79 градусов. Подумал дело в температуре, поэтому решил разобрать и сменить пасту. Снимаю радиатор охлаждения, а там:
Уххх, сметанка, белиссимо.
Что мы видим дальше. А дальше мы видим ужаренные и в хвост и в гриву чипы памяти
Ещё и термопрокладка протекла:
То есть «мастера» даже спиртиком не удосужились протереть бедную прожаренную карточку.
Деваться некуда, отправил карту мастеру на ремонт (кстати мастер с Пикабу, полюбому узнаешь этого пациента, привет и добра тебе!). После тестов было принято решение заменить все 8 банок памяти. Не помогло — артефакты никуда не делись, вылеты из игр остались. Вывод — отвал ГПУ. Добавить больше нечего. Обидно. Штош, будет мне уроком — восстановленные видеокарты мне больше не друзья
Как улучшить охлаждение msi rx570 8gb armor
Paradox1306
Компьютер
Тип компьютера Компьютер с ACPI на базе x64
Операционная система Microsoft Windows 10 Pro
Edge 42.17134.1.0
DirectX DirectX 12.0
Системная плата
Тип ЦП HexaCore Intel Core i5-8400, 3900 MHz (39 x 100)
Системная плата ASUSTeK COMPUTER INC. PRIME H310M-K
Чипсет системной платы Intel Cannon Lake PCH, Intel Coffee Lake-S
Системная память 16300 МБ (DDR4 SDRAM)
Тип BIOS AMI (03/19/2018)
Коммуникационный порт Последовательный порт (COM1)
Отображение
Видеоадаптер Radeon RX 570 Series (4 ГБ)
3D-акселератор AMD Radeon RX 570 (Polaris 20)
Монитор AOC 2260WG5 [22″ LCD] (KBEI21A000675)
Мультимедиа
Звуковой адаптер ATI Radeon HDMI @ AMD Ellesmere — High Definition Audio Controller
Звуковой адаптер Realtek ALC887 @ Intel Cannon Lake PCH — cAVS (Audio, Voice, Speech)
Хранение данных
IDE-контроллер Стандартный контроллер SATA AHCI
Контроллер хранения данных Контроллер дискового пространства (Майкрософт)
Дисковый накопитель KINGSTON SA400S37240G (240 ГБ, SATA-III)
Дисковый накопитель TOSHIBA DT01ACA100 (1 ТБ, 7200 RPM, SATA-III)
SMART-статус жёстких дисков OK
Разделы
C: (NTFS) 228320 МБ (116769 МБ свободно)
D: (NTFS) 953739 МБ (169395 МБ свободно)
Общий объём 1154.4 ГБ (279.5 ГБ свободно)
название кулера найти не смог. Знаю только что это ezcool c прозрачной, пластмассовой крышкой. Кулер один CROWN CM-91PWM. в MSI аоставил скорость кулера видеокарты 100% на 80 градусах, запустил бенчмарк т при 100% вращении греется больше 84
