Что означает водонагреватель косвенного нагрева

  • автор:

Бойлер косвенного нагрева воды – что это означает?

Выбор бойлера косвенного нагрева

C постоянными отключениями или полным отсутствием горячего водоснабжения не понаслышке знакомо большинство владельцев собственного жилья. При этом отсутствие горячей воды доставляет массу мелких неприятностей, и даже самое банальное мытье посуды превращается в реальную проблему. Поэтому многие домовладельцы устанавливают проточные или накопительные водонагревательные устройства. Но для правильного выбора подходящего водонагревателя нужно хотя бы немного разбираться в устройстве и принципиальных отличиях разных моделей, которые для работы могут использовать как дорогостоящий газ и электричество, так и солнечную бесплатную энергию.

На сегодняшний день большинство рачительных хозяев задумываются о приобретение накопительного водонагревательного устройства или бойлера с косвенным принципом нагрева воды. При этом для решения вопроса обеспечения горячей водой дачных домиков, загородных коттеджей или частных домов с котельными целесообразно использовать неэлектрические накопительные или проточные водонагреватели, а именно бойлеры косвенного нагрева. Такой прибор в отличие от других аналогов, работает от отопительного котла дома, тем самым значительно экономя потребление дорогостоящих энергоресурсов.

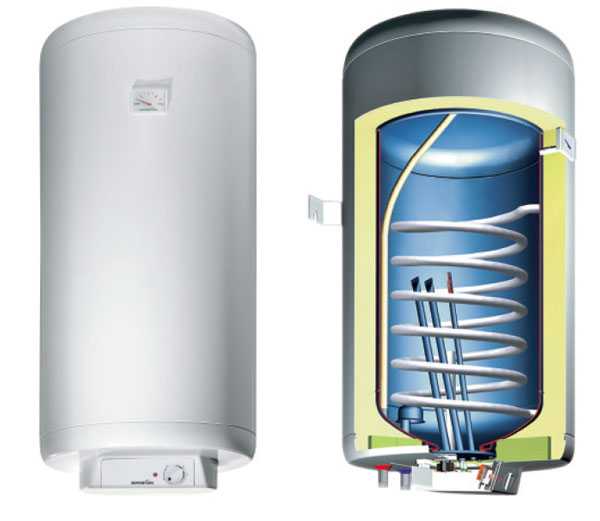

Устройство бойлера с косвенным принципом нагрева

Водонагреватель косвенного нагрева воды состоит из металлического бака, который обшит изоляцией, защищённой, декоративным кожухом, а также теплообменника, змеевика и специальных датчиков. При этом основную конструкцию — резервуар для воды изготавливают из определённых материалов.

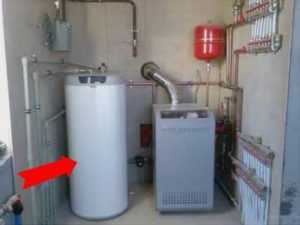

Подключение и установка бойлера

  • Нержавеющая сталь, отличающаяся своей прочностью, устойчивостью к коррозии и длительным эксплуатационным ресурсом. Но при длительном контакте воды с поверхностью материала она обретает характерный металлический привкус.
  • Листовая сталь, вскрытая слоем высококачественной эмали. Преимуществом такого металла считается отсутствие прямого контакта воды с материалом. Но в процессе эксплуатации из-за постоянной смены температурного режима эмаль трескается, что в конечном итоге приведёт к образованию коррозии.
  • Металл, покрытый стеклокерамикой, отличается высокой экологичностью. Однако из-за того же перепада температуры срок службы такого бака ограничен.

Также важно учитывать, что эффективность работы бойлера косвенного нагрева напрямую зависит от параметров теплообменника. Чем больше диаметр последнего, тем быстрее происходит нагрев воды до заданных параметров. При этом время нагрева жидкости в качественном водонагревателе не должно быть более 60 минут. В первую очередь — это обусловлено полным отключением системы отопления, длительное бездействие которой приведёт к снижению температуры в помещении.

Как функционирует бойлер с косвенным нагревом?

Принципиальной особенностью функционирования такого водонагревателя является то, что он будет работать только совместно с внешней отопительной системой, от которой через змеевик, расположенный, внутри бойлера косвенного нагрева будет протекать теплоноситель, благодаря чему будет происходить нагрев воды в баке. При этом для снижения теплопотерь всю систему закрывают теплоизоляцией.

Вода подаётся в водонагревательное устройство по водопроводным трубам, которые подключаются через патрубки в корпусе. Закончив полный цикл прохождения по змеевику, остывший теплоноситель возвращается в основную систему отопления. При этом выбирая подходящий бойлер косвенного нагрева нужно учитывать мощностные показатели отопления в доме в случае нехватки, которых вода не будет прогреваться до заданных параметров.

Особенности выбора бойлера косвенного нагрева

Для правильного выбора бойлера с косвенным нагревом важно точно рассчитать его объем, который будет напрямую зависеть от того, в каких целях будет использоваться вода, количества приборов, потребляющих, её и жильцов, проживающих, в доме, которые одновременно могут использовать водные ресурсы.

Бойлер косвенного водонагрева

  1. Если рассматривать с какой целью расходуется вода, то это может быть мытьё посуды, принятие водных процедур в ванной и т.д. При этом можно приблизительно рассчитать среднее потребление горячей воды. Если основной целью установки водонагревателя является мытьё посуды и умывание по утрам, то достаточно устройства с объёмом 30–50 л. Если же понадобиться, принять душ или ванну, то размеры бойлера увеличиваются до 100–150 л.
  2. Под потребителями горячей воды подразумеваются не жильцы дома, а приборы, такие как кухонная мойка, ванная и т.д. При этом каждый бытовой прибор также имеет средние показатели потребления водных ресурсов.
  3. Количество жильцов, в доме пользующихся горячей водой один из самых важных критериев, которые необходимо учитывать при покупке бойлера косвенного нагрева. Если душевая кабина потребляет приблизительно 100 литров на одного человека, то для 2 жильцов потребуется водонагреватель объёмом 200 л.

Чтобы выполнить точные расчёты объёма водонагревательного бака, нужно знать одноразовое потребление горячей воды. Снимать показания желательно в утреннее или вечернее время, когда все жильцы интенсивно используют горячую воду. Каждый умывается, принимает душ или чистит зубы.

Плюсы и минусы устройства

К главным преимуществам бойлера косвенного нагрева в отличие от стандартных накопительных или проточных аналогов можно зачислить ряд определённых характеристик.

Устройство водонагревателя

  1. Нагрев воды в больших объёмах с минимальными затратами энергии.
  2. Возможность компенсации недостатка горячей воды во время пиковых нагрузок. Например, когда несколько обитателей жилья одновременно используют горячую воду в разных целях. Именно бойлер позволит пользоваться водой сразу нескольким людям не в ущерб друг другу.
  3. Стоимость нагрева воды при помощи бойлера косвенного нагрева в разы меньше чем у аналогичных водонагревателей. Это обусловлено тем, что для нагрева воды не тратится дополнительная энергия. Зимой использование водонагревателя с косвенным способом нагрева особо актуально, так как всё время работает отопление.
  4. Горячая вода, нагреваемая косвенным водонагревателем, может подаваться одновременно по нескольким направлениям в отличие от проточного аналога.
  5. Возможность в качестве теплоносителя использовать разные источники вплоть до энергии солнца.

Естественно, что нет ничего совершенного, и бойлеры косвенного нагрева имеют ряд своих недостатков.

  1. Достаточно большая цена оборудования, которая обусловлена необходимостью монтажа основного отопительного котла, от которого будет питаться бойлер косвенного нагрева.
  2. Для нагрева 100 литровой ёмкости воды понадобится целый час, а иногда и больше. При этом во всех комнатах снижается температура отопительных радиаторов.
  3. Установленная конструкция имеет большие габариты, которые занимают полезное пространство в доме. Поэтому для совместной установки обогревательного котла и бойлера косвенного нагрева зачастую выделяется отдельное помещение.

Ещё к одному существенному недостатку такого водонагревательного прибора можно отнести зависимость от основного теплового источника. Так, если бойлер подключён к отопительной системе, то его использование в летний период невозможно.

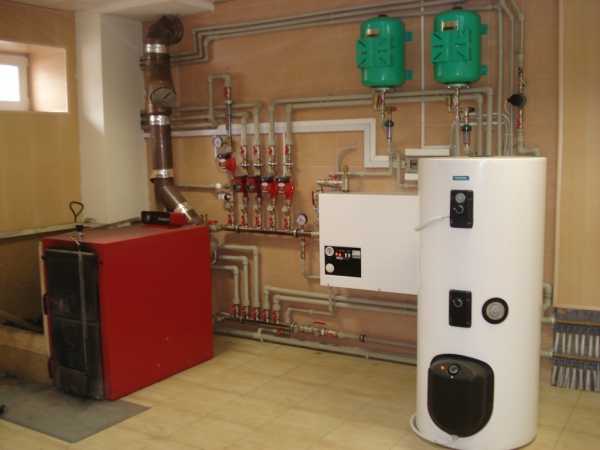

Особенности подключения бойлера

Особенность бойлера косвенного нагрева

В середине водонагревательного бака бойлера косвенного нагрева вмонтирован специальный змеевик, на концах снабжённый патрубками для подсоединения к трубам основного теплоносителя. В процессе монтажа важно соблюсти, чтобы подача теплоносителя подключалась к верхнему патрубку змеевика, а отводная труба соответственно к нижнему концу системы. Только благодаря такому подключению можно достигнуть высокого уровня эффективности водонагревательного устройства. Это было доказано на практике и проверено временем.

По причине того, что бойлер использует для своей работы мощность основного отопительного котла, то мощностной запас последнего должен быть больше на 25 процентов. В противном случае подключение в отопительную систему дополнительного прибора в значительной мере снизит эффективность обогрева дома. Данный фактор можно частично сгладить путём установки на входе теплоносителя в водонагревательный прибор специального трёхотводного клапана, который управляется вмонтированным в корпус бойлера термостатом.

Благодаря конструктивным особенностям трехотводных клапанов появляется возможность подавать горячий теплоноситель в бойлер из системы отопления только тогда, когда температуры воды в баке водонагревательного прибора снизится до критических значений. Благодаря этому в значительной мере можно экономить полезную мощность отопительной системы. Подключать бойлер с косвенным принципом работы необходимо только с использованием водяного фильтра, очищающего, попадающую в бак устройства воду. Благодаря этому эксплуатационный ресурс устройства увеличивается в несколько раз.

Помимо этого на входе бойлера, куда подаётся холодная вода, подлежащая, дальнейшему нагреву устанавливается обратный клапан. Такое устройство необходимо для предупреждения проникновения горячей воды обратно в трубу с холодной жидкостью. Для увеличения безопасности водонагревательного устройства, на рециркуляционном кольце выходной трубы устанавливается воздухоотводчик предназначением, которого является вывод лишнего воздуха из системы снабжения дома горячей водой.

На входной трубе, подающей, холодную воду в бойлер устанавливается предохранительный клапан, который сливает лишнюю воду, если давление в баке превысит максимально допустимые значения. Помимо этого для компенсации перепадов давления желательно установить на выходе водонагревателя расширительный бачок.

Распространённые ошибки при подключении

Самой распространённой ошибкой самостоятельного монтажа бойлера косвенного нагрева является его неправильное размещение. Прибор должен устанавливаться в непосредственной близости отопительного котла или у выхода центральной системы водоснабжения.

Ещё одной ошибкой является неправильный монтаж насоса, что может привести к целому ряду проблем, которые можно предупредить следующим образом:

  • ось мотора необходимо размещать только в горизонтальном положении, что позволяет предупредить ранний износ подшипников;
  • на насосе должна стоять защита от попадания мусора.

Также очень часто при подключении бойлера косвенного нагрева неопытные специалисты неправильно подсоединяют подачу теплоносителя. Только при последовательном подключении входного и выходного патрубков теплоносителя можно достигнуть максимальной эффективности работы прибора. Очень важно чтобы теплоноситель поступал через верх, а выходил через низ бойлера.

Особенности использования бойлера летом

Как выбрать водонагреватель

При подключении устройства в отдельном контуре можно отключить все основные потребители и использовать отопительный котёл в режиме минимальной нагрузки. Это немного уменьшает КПД системы, но при этом не сильно сказывается на её экономичности. Конечно, это не единственный способ решения проблемы.

Многие современные бойлеры с косвенным принципом нагрева оборудуются тэнами дающими возможность использовать водонагревательное устройство как накопительный электрический прибор. При этом такое дополнение не сильно сказывается на цене изделия. Некоторые современные модели могут оснащаться дополнительными теплообменниками под альтернативные источники тепловой энергии. Обычно к бойлеру подключают гелиосистему, систему кондиционирования и т.д.

На современном рынке систем отопления представлен обширный ассортимент бойлеров и других водонагревательных устройств, поэтому выбрать подходящую по стоимости и функциональности модель не составит особого труда. Тем более каждый желающий может посетить ближайший сервисный центр и получит подробную консультацию.

Что такое косвенный водонагреватель – Бойлер косвенного нагрева. Плюсы и Минусы. Принцип работы.

что это такое, устройство, принцип работы, преимущества и недостатки.

Необходимость наличия горячей воды в любом доме или офисе неоспорима — для этого устанавливают бойлеры. Такие устройства бывают электрическими, где в качестве нагревателя присутствует ТЭН. На рынке есть и газовые установки с горелкой. Кроме перечисленных, выпускаются агрегаты косвенного типа.

Водонагреватель косвенного нагрева что это такое

Особенностью конструкции бойлеров косвенного типа является отсутствие собственного нагревательного элемента. Подобное устройство работает за счёт получения тепла извне, как правило, от системы центрального отопления или солнечных батарей. Возможно применение каскадной системы, то есть процесс нагревания в агрегате косвенного типа происходит после активации основного бойлера.

СПРАВКА! Необходимость в применении возникает, когда нужно увеличить подачу горячей воды из-за слабого напора, в доме за счёт подогрева холодной или установить дополнительную точку.

Устройство и принцип работы бойлера косвенного нагрева

Водонагреватель так называемого косвенного нагрева представляет собой бак цилиндрической формы. Устройство состоит из следующих элементов:

  • корпуса;
  • теплоизоляции;
  • внутреннего нержавеющего бака;
  • измерителя температуры;
  • системы теплообмена;
  • анода магниевого.

Установленный утеплитель между баком и корпусом обеспечивает наименьшую теплопотерю. Внутри бака расположен теплообменник. Он выполнен из стальной или латунной трубки, которая специальными изгибами уложена на дне, обеспечивая этим равномерный обогрев воды. Установленный термометр контролирует температуру. Для защиты от коррозии устанавливают анод магниевый.

СПРАВКА! Учитывая особенности сезонной эксплуатации и запросы потребителей, современные водонагреватели косвенного типа чаще стали изготавливать комбинированными, совмещённые с газовым или электрическим нагревом.

Водонагреватель может быть установлен:

  1. На стене, когда в помещении мало места или хочется его сэкономить. Но необходимо учесть, что крепления выполняются кронштейнами, имеющими ограничения по весу, поэтому масса бойлера не должна превышать 100 кг.
  2. На полу, применяется для устройств от 100 кг, на специальных подставках.
Особенности установки и подключения водонагревателя

Прежде чем включить, необходимо правильно смонтировать устройство. Необходимо учесть следующие нюансы:

  1. Для начала необходимо выбрать место установки. Как правило, это ванная комната или туалет.
  2. При установке важно учесть: удобство демонтажа, возможность добраться до соединений. Это нужно будет при проведении обслуживающих и ремонтных работ. Нельзя мешать проходу и загораживать другие инженерные системы.
  3. Если в помещении, куда устанавливается водонагреватель, стены не капитальные, а гипсокартоновые, то крепить нельзя. В этом случае применяется напольный вариант или установка осуществляется на металлической стойке.
  4. Подключение к системе водоснабжения и электричества выполняется квалифицированными специалистами. Особое внимание надо обратить, что перед включением в электрическую сеть металлический корпус должен быть заземлён.
  5. После установки производится включение в электрическую сеть, согласно инструкции, указанной в паспорте изделия. Проверяется правильная работа устройства.
  6. После подачи горячей воды на теплообменник водонагревателя, теплоноситель должен постоянно циркулировать для поддержания температуры — для этого устанавливается насос. После нагрева до нужной температуры, насос отключается. Вода может долго оставаться горячей за счёт теплоизоляционного утеплителя.

ВАЖНО! Нержавеющий бак рано или поздно подвергается разрушению под воздействием воды. Необходимо обращать внимание на состояние швов бака — часто именно они первыми дают течь.

Преимущества и недостатки бойлера косвенного нагрева

Отметим преимущества водонагревателя косвенного типа:

  1. Способность нагрева больших объёмов. Настенное устройство может прогревать до 150 литров, напольное — до 300 литров.
  2. Экономия. В разгар отопительного сезона получается существенного экономить на коммунальных расходах.
  3. Возможность организации нескольких точек раздачи горячей воды. Это актуально для большого частного дома или офиса.

СПРАВКА! Применение комбинированного варианта в настоящее время весьма востребовано, так как сезонное отключение и снижение напора горячей воды всё чаще и чаще происходит в перегруженных микрорайонах мегаполисов. На помощь приходит водонагреватель комбинированного типа, который работает от теплоносителя отопления зимой, а в тёплый период приходит в действие от электричества или газа.

  1. Высокая стоимость по сравнению с аналогами. Как правило, высокая стоимость изделия обусловлена ценами на запчасти и расходные материалы.
  2. Вода долго нагревается, по причине большого объёма бака и технологии нагрева. Если применять для частого использования в быту, то можно предусмотреть меньший объём.
  3. Нагрев зависит от теплоносителя отопления. Период нагревания косвенным вариантом оправдан в разгар отопительного сезона. В тёплые дни зимы, когда температура теплоносителя падает, использование косвенного устройства становится невозможным — нагревания воды не происходит.
  4. Температурный потолок нагрева ниже, чем у электрических и газовых водонагревателей. Это характеристика ограничивает использования водонагревателей такого типа в оздоровительных и детских учреждениях, где есть жёсткие требования к температуре горячей воды.

Выбор бойлера косвенного включения

При выборе водонагревателя нужно обратить внимание на следующие параметры:

  1. Какой объём. Необходимо определиться, для каких целей покупается, каков возможный расход, будут ли дополнительные точки. Не забывайте, что большой объём будет долго прогреваться.
  2. Из какого материала выполнен змеевик — сталь или латунь. Они бывают съёмные и приваренные к баку. Как правило, латунные съёмные – они и предпочтительней.
  3. Из какого материала выполнен бак. Недорогие модели зачастую выполнены не из нержавейки. Они имеют напыление, которое впоследствии покрывается трещинами, что приводит к быстрому износу.
  4. Какой материал использован для утеплителя. Он должен быть из полиуретана, а не из поролона. Поролон имеет плохие теплоизолирующие характеристики, поэтому он не позволит полноценно работать устройству.

Водонагреватель нужный и полезный в быту электроприбор. На рынке предлагается огромное количество моделей — по стоимости и принципу работы. От самых бюджетных до премиум-класса. Так что, выбор сделать можно, не переплачивая лишнего. Остаётся только подобрать устройство, характеристики которого устраивают.

Что означает водонагреватель косвенного нагрева?

14.10.2014Что означает водонагреватель косвенного нагрева?ТД ВиКо

Водонагреватель косвенного нагрева, как и водонагреватель прямого нагрева, сначала греет воду до заданной температуры, а затем поддерживает ее на нужном уровне. Однако он имеет несколько иной принцип работы. Дело в том, что фактически косвенный водонагреватель греет не воду напрямую, а специальный керамический контур (змеевик), который в свою очередь и обеспечивает нагрев воды в баке. Для нагрева воды в косвенного водонагревателе могут использоваться промежуточные теплоносители, а также антифризы.

.

Преимущества емкостного водонагревателя косвенного нагрева:

1) питаться нагревательный контур может даже от системы отопления, а значит водонагреватель косвенного нагрева в меньшей степени зависит от топлива.
2) образование накипи ему не грозит, так как ТЭН в устройстве не используется. Благодаря этой характеристике, аппарат намного дольше служит своим хозяевам.

Поскольку теплообменник вытянут в длину, накопительные водонагреватели косвенного нагрева нагревает воду быстрее и более равномерно. Максимальная температуры горячей воды при этом по-прежнему выше, чем у проточного водонагревателя.
Водонагреватели косвенного нагрева имеют большую производительность, чем водонагреватели прямого нагрева, работающие от электричества. К тому же, они отлично приспособлены для обеспечения горячей водой домов площадью 200 квадратных метров или более того.
Существуют также несколько иная технология нагрева (по-прежнему косвенная) – не с помощью змеевика, а по схеме «бак в баке». Одна емкость помещена в другую как матрешка, а в полости между ними циркулирует непосредственно теплоноситель. Поскольку площадь нагрева в таком устройстве больше, чем у змеевика, его производительность и эффективность оказывается значительно выше. Еще одна вариация – устройство по типу «змеевик в змеевике» – это также сделано для того, чтобы можно было увеличить площадь соприкосновения с нагреваемой водой. В результате, вода в таком водонагревателе греется не только быстрее, но и более равномерно.
Водонагреватель косвенного нагрева может быть рассчитан на подогрев воды при помощи отопительного газового котла. Если вы выбрали такую модель, то лучше, если у нее также будет свой нагревательный элемент – это так называемый котел комбинированного типа. Поскольку летом нужды в отоплении нет, комбинированная версия даст вам возможность в летний период использовать свой водонагреватель в качестве обычного электрического бойлера. Это также означает, что косвенный водонагреватель может использоваться параллельно с другими видами водонагревателей в качестве дополнительной опции для оптимизации процесса подогрева воды.

Накопительные водонагреватели косвенного нагрева устроены так же, как и водонагреватели прямого нагрева, а именно:
— водный бак, емкость которого может колебаться от 10 литров до 1000 или более того. Изготавливается из стали, одобренной для использования в медицине, а также пищевой промышленности, в более дешевых моделях может быть сделан из пластика. В более дорогих – иметь специальное покрытие, например, стекло-фарфор, стеклокерамика или эмаль, чтобы не портилось качество хранящейся в баке воды.
— корпус водонагревателя также может быть выполнен из металла или пластика, а его задача – защищать бак от механических повреждений.
— теплоизоляция, разделяющая внутренний бак и внешний корпус должна сводить к минимуму потери тепла. Ее изготавливают из полиуретана, поролона и т.д. В дорогих и качественных моделях теплоизоляция выполнена из экологически чистых материалов.
— магниевый анод защищает бак и другие детали от коррозии.
— подключение водонагревателя косвенного нагрева производится так же, как и подключение водонагревателя прямого нагрева.

Косвенные водонагреватели могут быть как напольными, так и навесными. Для крепежа накопительного водонагревателя косвенного нагрева на стену, особенно если объем бака велик, нужно, чтобы ваши стены отличались достаточной прочностью.

Мы поможем Вам подобрать нужный для вас вариант исходя из таких характеристик как эффективность, экономичность, мощность и производительность, дизайн, объем, тип питания и так далее.

Получить дополнительную информацию или сделать заказ Вы можете, обратившись по тел.: (351)776-8-999; E-mail: [email protected]

. Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Возврат к списку

Продолжая использовать данный сайт, Вы даёте согласие на обработку файлов cookie, пользовательских данных (сведения о местоположении; тип и версия ОС; тип и версия Браузера; тип устройства и разрешение его экрана; источник откуда пользователь перешёл на сайт; с какого сайта или по какой рекламе; язык ОС и Браузера; какие страницы открывает и на какие кнопки нажимает пользователь; ip-адрес) в целях функционирования сайта, проведения ретаргетинга и проведения статистических исследований и обзоров. Если вы не хотите, чтобы Ваши данные обрабатывались, Вы должны покинуть данный сайт. Да, я согласен и осведомлён.

Что такое бойлер косвенного нагрева и для чего он нужен? — Все о печи в доме

Что такое бойлер косвенного нагрева и зачем он нужен? Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

Схема подключения водонагревателя на солнечной энергии.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

  • корпус бойлера;
  • утеплитель;
  • бак, выполненный из нержавеющей стали;
  • термометр;
  • теплообменник;
  • магниевый анод.

Схема системы отопления с прямым контуром.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Вернуться к оглавлению

Принцип работы устройства

Схема устройства косвенного водонагревателя.

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

Схема подключения бойлера косвенного нагрева.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Вернуться к оглавлению

Достоинства и недостатки системы

Принцип подключения бойлера косвенного нагрева.

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

  1. Способность нагревать воду в больших количествах.
  2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
  3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
  4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
  5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

Схема подключения бойлера с циркуляционным насосом.

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

  1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
  2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
  3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Вернуться к оглавлению

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера, — это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Схема подключения бойлера косвенного нагрева к отоплению.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

  • умывание — 6-16 л;
  • мытье посуды — 20-25 л;
  • душ — 60-85 л;
  • принятие ванны — 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, — это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Что такое бойлер косвенного нагрева и для чего он нужен — принцип работы БКН

    Содержимое:
  1. Косвенный нагрев — что это, принцип нагрева
  2. Для чего нужен бойлер, где и как используется
  3. Устройство водонагревателя косвенного нагрева
    1. Виды бойлеров
    2. Бак и внешнее устройство БКН
    3. Как нагревается вода в БКН
    4. Как регулируется температура в бойлере
    5. Системы защиты БКН

    Если внимательно изучить принцип работы бойлера косвенного нагрева, а также рассмотреть существующие преимущества и недостатки, можно увидеть все достоинства и слабые стороны применения ёмкостного накопителя для ГВС.

    Косвенный нагрев — что это, принцип нагрева

    Существует всего два способа передачи тепла:

    • Первый, отличающийся высоким КПД и отдачей прямой принцип нагрева. Этот способ используется в отопительных котлах для нагрева теплоносителя. Змеевик с циркулирующей жидкостью находится непосредственно над горелкой или топочной камерой. Подобным образом нагревают воду электрические бойлеры, твердотопливные и газовые котлы, проточные газовые водонагреватели.
    • Косвенный способ нагрева заключается в использовании энергии от уже разогретого теплоносителя системы отопления, для нужд ГВС. Происходит вторичная теплоотдача.
      Принципиальная схема работы подразумевает следующую цепочку передачи энергии: источник тепла > теплоноситель > горячее водоснабжение. Именно такой принцип работы отличает бойлер косвенного нагрева (БКН). Водонагреватель подключается к системе отопления и обеспечивает нужды ГВС используя энергию теплоносителя.

    Для чего нужен бойлер, где и как используется

    Бойлер косвенного нагрева нужен для обеспечения горячего водоснабжения от системы отопления в которой изначально не был заложен подогрев воды. БКН эффективен в следующих случаях:

    Что такое бойлер косвенного нагрева

    Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

    Что такое бойлер косвенного нагрева и зачем он нужен?

    Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

    К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

    Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

    Как устроен бойлер косвенного нагрева

    Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

    • корпус бойлера;
    • утеплитель;
    • бак, выполненный из нержавеющей стали;
    • термометр;
    • теплообменник;
    • магниевый анод.

    Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

    Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

    Принцип работы устройства

    Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

    После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

    Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

    Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

    Достоинства и недостатки системы

    1. Способность нагревать воду в больших количествах.
    2. Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
    3. Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
    4. По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
    5. Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).
    1. Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
    2. Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
    3. Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

    Как правильно выбрать бойлер?

    Основной критерий, которым вы должны руководствоваться при выборе бойлера, – это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

    • умывание – 6-16 л;
    • мытье посуды – 20-25 л;
    • душ – 60-85 л;
    • принятие ванны – 160-180 л.

    К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

    После того как вы определились с необходимым объемом бойлера, обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

    Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

    Следующее, на что вам нужно будет обратить внимание, – это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

    Дополнительная информация, консультации, цены

    Мы предложим эффективное и экономичное решение. Воспользуйтесь опытом наших технических специалистов — заполните форму справа, или позвоните.

    Описание отдела

    • Производство, поставка и монтаж электростанций, ИБП, стабилизаторов, электрощитового оборудования, насосов, установок компенсации реактивной мощности, трансформаторов, электротехнического оборудования.
    • +7 (495) 229-85-86

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
