Что такое косвенные водонагреватели

Электрические и косвенные бойлеры: особенности, подбор, установка. Что такое водонагреватель косвенный

Что такое бойлер косвенного нагрева и для чего он нужен — принцип работы БКН

Косвенный нагрев — что это, принцип нагрева
Для чего нужен бойлер, где и как используется

Устройство водонагревателя косвенного нагрева

Виды бойлеров
Бак и внешнее устройство БКН
Как нагревается вода в БКН
Как регулируется температура в бойлере
Системы защиты БКН

Если внимательно изучить принцип работы бойлера косвенного нагрева, а также рассмотреть существующие преимущества и недостатки, можно увидеть все достоинства и слабые стороны применения ёмкостного накопителя для ГВС.

Косвенный нагрев — что это, принцип нагрева

Первый, отличающийся высоким КПД и отдачей прямой принцип нагрева. Этот способ используется в отопительных котлах для нагрева теплоносителя. Змеевик с циркулирующей жидкостью находится непосредственно над горелкой или топочной камерой. Подобным образом нагревают воду электрические бойлеры, твердотопливные и газовые котлы, проточные газовые водонагреватели.
Косвенный способ нагрева заключается в использовании энергии от уже разогретого теплоносителя системы отопления, для нужд ГВС. Происходит вторичная теплоотдача.Принципиальная схема работы подразумевает следующую цепочку передачи энергии: источник тепла > теплоноситель > горячее водоснабжение. Именно такой принцип работы отличает бойлер косвенного нагрева (БКН). Водонагреватель подключается к системе отопления и обеспечивает нужды ГВС используя энергию теплоносителя.

Для чего нужен бойлер, где и как используется

Бойлер косвенного нагрева нужен для обеспечения горячего водоснабжения от системы отопления в которой изначально не был заложен подогрев воды. БКН эффективен в следующих случаях:

одноконтурный котел;
тепловой насос;
для гелиосистем — солнечных коллекторов.

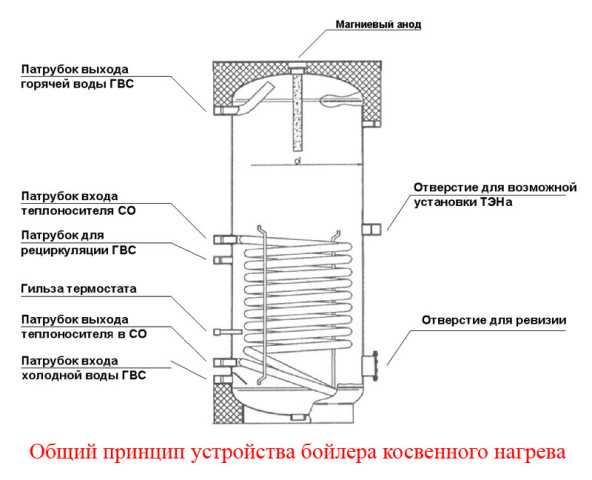

Устройство водонагревателя косвенного нагрева

Утепленный кожух — необходим для сохранения тепла нагретой воды. От качества теплоизоляции во многом зависит КПД водонагревателя и его экономичность.
Внутренний бак — изготавливается из нержавеющей и черной стали, покрытой эмалью или стеклополимером.
Нагревательный элемент — устройство и принцип работы бойлера косвенного нагрева может несколько отличаться в зависимости от того, какое решение используется для передачи тепловой энергии. В конструкции БКН может применяться один или несколько змеевиков, конструкция бак в баке. Выпускаются комбинированные модели с ТЭНом, работающие летом от электричества.

Горячий теплоноситель поступает в БКН, увеличивает температуру поверхности змеевика или другого нагревательного элемента, контактирующего с водой для ГВС.
Происходит передача тепла.
Горячая вода подается потребителю.
Остатки невостребованной жидкости аккумулируются в баке, имеющем теплоизолирующий слой, предотвращающий теплопотери. Время от времени вода заново подогревается. Поддерживается одинаковая температура.

типу установки;
баку и внешнему устройству;
особенностям нагревательного элемента;
системой регуляции температуры теплоносителя;
наличием защиты от перегрева и накипи.

Виды бойлеров

По типу установки — существуют напольные и навесные бойлеры:
1. Напольные не ограничены объемом нагреваемой воды, но занимают полезную площадь. Напольные водонагреватели косвенного нагрева выпускаются с вместительностью до 1000 л., чего достаточно для промышленного применения.
2. БКН навесного типа монтируются на стену. Обычно ограничены вместимостью 160 л. Устанавливаются исключительно на стены из плотных строительных материалов. Не подходят для монтажа на пенобетон и газобетон. Настенные вертикальные емкости удобны в эксплуатации, не занимают большого количества полезной площади. Навесной бойлер подойдет для нужд семьи из 4-5 человек.
По особенностям конструкции — присутствуют вертикальные и горизонтальные бойлеры косвенного нагрева. Первые предназначены для напольной и настенной установки. Внешним видом такие водонагреватели напоминают классический бойлер.Модели с горизонтальным расположением в основном устанавливаются на пол и отличаются большой вместительностью. Под установку бака требуется отдельное помещение.

При выборе подходящего БКН учитывают особенности и технические условия помещения, используемого под нужды котельной. Большое значение придается объему воды, необходимой для удовлетворения потребностей В ГВС. Практика показывает, что для небольшой семьи удобно использовать навесной бойлер на 100-160 л. Чтобы удовлетворить промышленные запросы ставят напольный горизонтальный бак, с емкостью до 1000 л.

Бак и внешнее устройство БКН

Корпус — изготавливается из металла с нанесением порошковой краски. В БКН премиум класса оформление может быть выполнено под отшлифованный металл или изготовлен из нержавеющей стали.
Теплоизоляция — от этого слоя зависит сохранение температуры нагретой воды. Оптимальным считается применение пенополиуретана с толщиной не менее 100 мм. Параметры сведут к минимуму теплопотери и обеспечат высокий КПД водонагревателя.
Внутренний бак — основу всегда составляет металл. Черная конструкционная сталь под воздействием постоянно меняющейся температуры быстро ржавеет. Чтобы не допустить коррозии поверхность бака покрывают эмалью или стеклокерамикой, полностью из нержавеющей стали. У каждого решения свои преимущества:
1. Эмалированное покрытие — наиболее популярный вид бака. Изначально в устройстве баков использовалось такое же напыление, как и у ванн. Эмаль от постоянного перепада температур растрескивалась и быстро выходила из строя.Со временем в эмаль стали добавлять порошок титана, что существенно улучшило эксплуатационные характеристики. В современных БКН, часто используется производное эмалированному покрытию: стеклокерамика.
2. Конструкция с баком из нержавейки — несмотря на длительную эксплуатацию и срок службы БКН не пользуется популярностью. Баки из нержавейки выпускает всего несколько европейских производителей. Стоимость на бойлеры из нержавейки высокая.Если сравнивать БКН с баком из стеклокерамики, то срок службы последних ненамного меньше, чем у емкостей из стали. Кроме бака, из нержавейки делается змеевик и корпус. Слабые места конструкции: сварочные швы, лопающиеся от постоянного перепада температур.

Не каждый тип нержавеющей стали подходит для бытовых потребностей. Технический металл — сильный токсин, вызывающий аллергию и отравления. Перед покупкой бойлера из нержавейки следует убедиться в качестве материалов и соответствию БКН санитарным стандартам.

Как нагревается вода в БКН

С одним теплообменником — классический вид бойлера косвенного нагрева. Змеевик расположен внизу бака, рядом с впускными патрубками для ХВС. Вода поступает в емкость и постепенно нагреваясь поднимается вверх.Главный критерий выбора: площадь теплообменника (или длина змеевика, умноженная на диаметр). Параметр влияет на скорость нагрева воды и мощность накопителя. БКН с одним теплообменником работают только в зимнее время года (если система отопления отключается в тёплое время года), оптимально подходят для подключения к одноконтурным котлам, независимо от типа топлива.

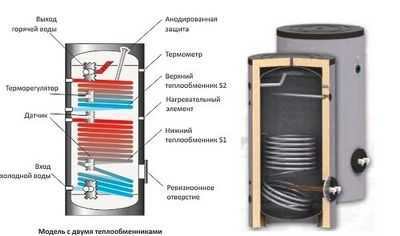

С двумя теплообменниками — серия БКН предназначенная для одновременного подключения к двум источникам тепла. Основной объем энергии все также получают от котла. Вода поступает в емкость, где происходит первичный нагрев. Вверху бака установлен дополнительный змеевик, подключенный к солнечным коллекторам или любому другому источнику тепла. Устройство отличается более высокой производительностью и экономичностью.

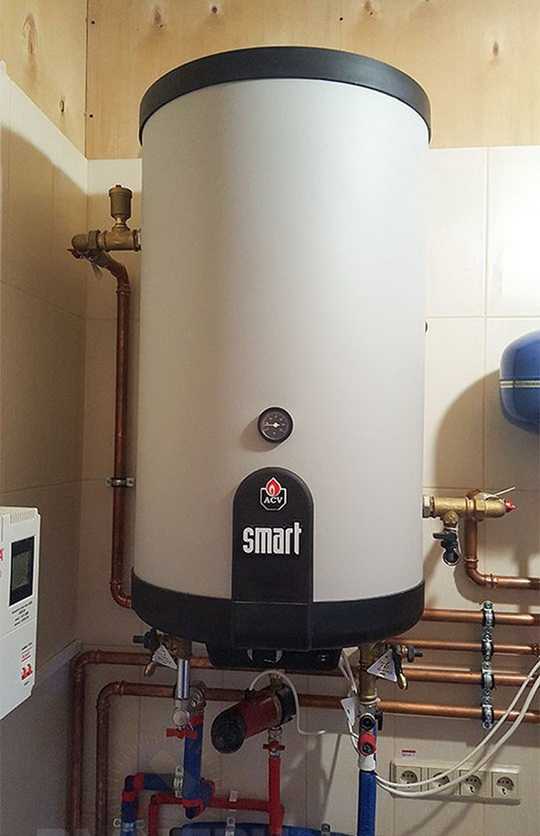

Бак в баке — в этом случае вместо змеевика вода из системы отопления поступает в емкость, расположенную внутри бойлера. Конструкция оптимально подходит для быстрого и равномерного смешивания воды. БКН бак в баке имеют хорошую производительность и теплоотдачу, а также длительный срок службы.

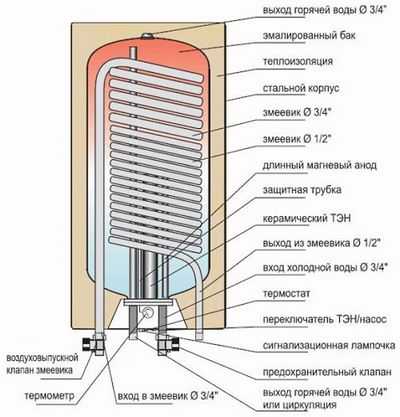

Комбинированный БКН — в устройстве присутствует 1 или 2 теплообменника и дополнительный ТЭН. Трубчатый нагревательный элемент используется в летнее время года, после отключения системы отопления.Если бойлер подключен к солнечным коллекторам принцип работы в летнее время несколько отличается. Солнечная энергия все также остается основным источником тепла. ТЭН включается только при необходимости, в автоматическом режиме, если тепла недостаточно, чтобы нагреть ГВС до нужной температуры.

Читайте также: Бойлер косвенного нагрева с электрическим ТЭНом

Как регулируется температура в бойлере

С помощью погружного термостата или датчика температуры — устанавливается в БКН с объемом свыше 200 л. Ставится на разрыв с насосом, отвечающим за циркуляцию жидкости в БКН. С помощью изменения скорости движения контролируется температура нагрева горячей воды. Погружной термостат присутствует только в бойлерах с производительностью от 200 л и выше.
Регулирование температуры при помощи обвязки — в бытовых моделях управлять нагревом ГВС можно с помощью трёхходового крана. Принцип работы модуля связан с реагированием на изменение температуры через открытие или закрытие подпитки теплоносителя. После достижения верхних установленных границ нагрева, трёхходовой кран ограничивает подачу, что приводит к падению температуры ГВС.Практика показывает, что при подключении БКН лучше установить трехходовой клапан с сервоприводом. Термостатический смеситель выполняет автоматическую подкачку воды в бойлер и обеспечивает точный и равномерный контроль нагрева.
Система рециркуляции — после закрытия крана водоснабжения нагретая вода остается в трубах и постепенно остывает. При вторичном открытии крана приходится долго ждать пока не сойдет остывшая вода. По самым скромным подсчетам при условии активного использования, расход всего по одной точке водоразбора удаленной от БКН, составит не менее 70 л.Суть системы рециркуляции в том, что после закрытия крана через патрубок забора горячей воды жидкость поступает обратно в бойлер где подогревается до необходимой температуры. При этом сравнительно небольшие затраты на обвязку полностью оправдываются комфортом эксплуатации. Из крана сразу идёт горячая вода.

Оптимальная температура воды в бойлере должна быть на уровне 65-70°. Параметры достаточные, чтобы предотвратить ожоги и термический удар при открытии крана водоснабжения.

Системы защиты БКН

Обязательные системы защиты БКН:

Устройство группы безопасности — в систему врезают расширительный мембранный бак. Одновременно устанавливается манометр, сбросовый и воздушный клапан. Группа безопасности обязательна при подключении к твердотопливному отопительному котлу.
Автоматическое защитное устройство и заземление — необходимы при установке комбинированного БКН, подключаемого к электросети. Бойлер подсоединяют напрямую через автомат к счетчику.

Читайте также: Как подключить бойлер косвенного нагрева к одноконтурному котлу

Производители в инструкции по эксплуатации подробно описывают необходимые условия для нормальной работы БКН. Использование группы безопасности и расширительного бака значительно продлевает срок службы бойлера.

Преимущества и недостатки бака косвенного нагрева

Преимущества БКН — их несколько:

Возможность использования нескольких источников тепла. БКН можно одновременно подключить к электросети, солнечным коллекторам, геотермальному насосу, газовому одноконтурному или твердотопливному котлу.
Достаточное количество горячей воды подаваемой пользователю. В ассортименте присутствуют компактные бойлеры на 80-100 л., также есть промышленные накопители с вместимостью до 1000 л.
Экономия — первоначальные вложения окупаются за счет небольших затрат на нагрев воды. Бойлер косвенного нагрева в эксплуатации обходится дешевле чем проточный водонагреватель.

что это такое, как они работают?

Их часто называют самыми экономичными агрегатами. Считается, что для работы водонагревателя косвенного нагрева не требуется топлива и, таким образом, отсутствуют эксплуатационные расходы. Однако это утверждение неверно.

На фото:

Если заглянуть внутрь его бака, можно увидеть трубку, закрученную в виде спирали. Она проходит от крышки к днищу емкости и подключена к подающему трубопроводу системы отопления.

Топливо Казалось бы, можно сделать вывод, что водонагреватель косвенного нагрева вовсе не нуждается в топливе. Однако это отнюдь не так. Он получает тепло от циркулирующей в системе отопления дома жидкости. А она нагревается при помощи водогрейного устройства&nbsp– котла, камина с водяным контуром и т.п. То есть агрегат пусть не напрямую, но все же использует энергию, которая выделилась ранее при сжигании топлива.

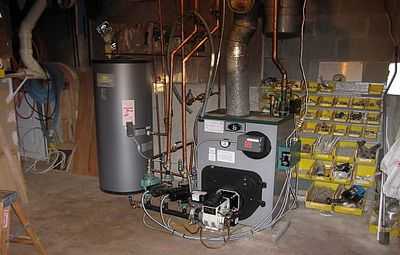

На фото: водонагреватель косвенного нагрева, работающий на мазуте

Принцип действия

Внутреннее устройство водонагревателя косвенного нагрева предельно простое. Проходя через трубку, теплоноситель отдает часть накопленного тепла воде в баке. Поверхностью теплообмена служат стенки трубки. Проще говоря, внутри емкости установлен своего рода радиатор водяной системы отопления, который греет не воздух в помещении, а воду в баке.

Мощность

Говорить о мощности агрегата с косвенным нагревом довольно сложно. Она зависит от многих параметров, не имеющих к нему прямого отношения. Например, от мощности и производительности отопительного котла или камина.

Если изначально установить водогрейное устройство, строго соответствующее площади дома и степени его утепленности, а потом добавить в систему еще и водонагреватель рассматриваемого типа, то ни отопление, ни горячее водоснабжение не смогут нормально функционировать. Вода будет недостаточно горячей, а температура в доме установится ниже комфортного уровня. Таким образом, если вы планируете в дальнейшем использовать водонагреватели косвенного нагрева, то при выборе котла следует предусмотреть возможность увеличения нагрузки.

На фото:

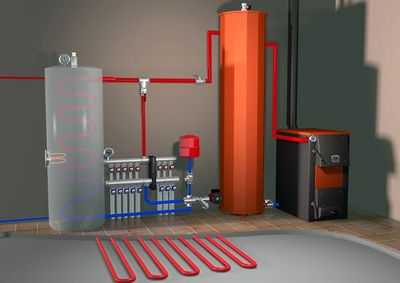

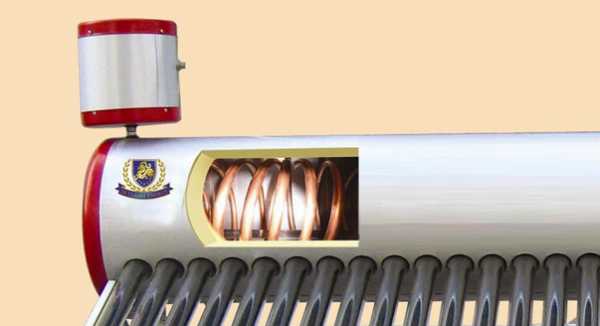

Водонагреватель косвенного нагрева, работающий за счет энергии от солнечных батарей.

Нюансы

Как можно заметить, накопительный водонагреватель косвенного нагрева целиком и полностью зависит от работы системы отопления. В этом нет никакой проблемы в зимний период, однако на лето обогрев выключается. Что же, в теплое время года придется остаться без горячей воды? Ни в коем случае. Существует несколько способов решения этой задачи.

Из них наиболее очевидным и вместе с тем самым сложным является организация отдельного отопительного контура, используемого исключительно для нужд горячего водоснабжения. Кстати, в подавляющем большинстве случаев именно так и делается. То есть, кроме водонагревателя косвенного нагрева, в этой части системы отопления больше ничего нет. На лето перекрываются все контуры, кроме упомянутого, а котел переводится в режим пониженного потребления топлива.

На фото:

Схема внутреннего устройства накопительного водонагревателя.

Можно организовать нечто подобное и иным образом, при этом несколько переплатив за само оборудование, но значительно сэкономив и деньги, и время на его монтаже и подключении. Речь идет о водонагревателях косвенного нагрева, изначально установленных внутри корпуса отопительного котла, то есть встроенных, а также о комбинированных устройствах, которые могут нагревать воду двумя или более способами. Однако это темы для отдельных статей.

В статье использованы изображения secoin.ru, teplo.com, forcetherm.ru

Бойлер косвенного нагрева 100 литров: цена и принцип работы

Зачастую в частных домах отсутствует подключение к центральному горячему водоснабжению, а организовать снабжение теплой водой в таких случаях помогают водонагреватели. В отопительный сезон бойлер косвенного нагрева не только обеспечит бесперебойную подачу теплой воды, но и предоставит владельцу значительную экономию. Но что такое водонагреватель косвенного нагрева и каков принцип его работы? Данная статья ответит на эти вопросы.

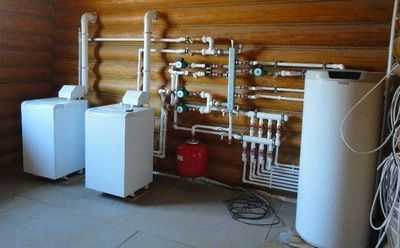

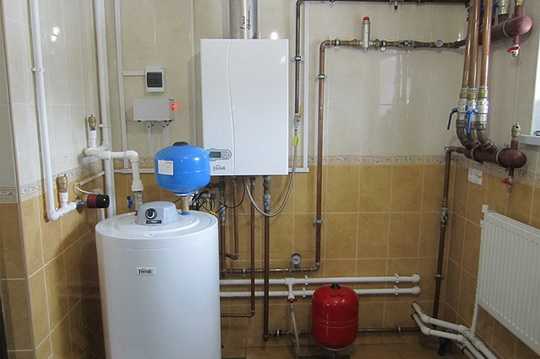

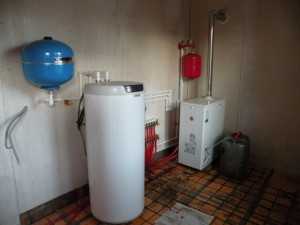

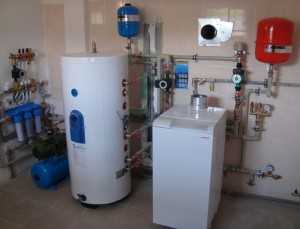

Пример установки котла и бойлера косвенного нагрева

Бойлеры косвенного нагрева — приборы, которые способны нагревать воду при помощи источника тепла в схеме отопления дома. Такие типы водонагревателей имеют отличие от электрических или газовых собратьев – работа их заключается в потреблении энергии отопительного котла, а не электроэнергии или топлива. Такая особенность незаменима в зимнее или просто холодное время года.

Плюсы бойлера косвенного нагрева

достаточно быстрый нагрев воды;
обеспечение нескольких точек водозабора;
совместимость с любыми котлами;
экономия на расходы электроэнергии;
обеспечение рециркуляции горячей воды;
снижение воздействия накипи на емкость бойлера;

Отрицательные характеристики водонагревателей косвенного нагрева

высокая стоимость комплекта оборудования (бойлер косвенного нагрева, а также одноконтурный котел) в отличие от двухконтурного котла;
снижение интенсивности отопления дома во время нагрева воды;
большой объем емкости бойлера, занимающий много места.

Устройство косвенного бойлера состоит из теплоизоляционного бака, имеющего внутри водонагревательный элемент, а именно змеевик (трубчатый теплообменник). Последний представляет собой греющий элемент, по которому проходит теплоноситель (вода либо антифриз), и который подключается через индивидуальный контур к системе в целом или котлу отопления в частности. Время нагрева воды непосредственно зависит и от мощности, и от площади поверхности змеевика. Зачастую емкости водонагревателей оснащены встроенным анодом, способствующим его пассивной защиты. Бойлеры косвенного нагрева можно встретить напольного либо настенного исполнения.

Принцип работы бойлеров довольно прост. Проходя через водонагревательный элемент (змеевик), теплоноситель (вода либо антифриз) передает часть тепла находящейся в баке воде. Таким образом, стенки змеевика служат поверхностью теплообмена. Другими словами, внутри бака установлено что-то вроде радиатора системы отопления, только греющего не воздух, а нашу воду в баке.

Во-первых, планируя систему горячего водоснабжения, стоит помнить, что применение водонагревателя косвенного нагрева оправдано только в том случае, когда требуемое количество горячей воды достаточно большое. В иных случаях экономически целесообразно использовать другой способ нагрева воды, например, двухконтурный газовый котел.

Во-вторых, при покупке бойлера косвенного нагрева следует учитывать мощность котла, которой должно хватать и для нагрева воды бойлера, и для отопления дома. В случае, если мощность котла недостаточна, то время нагрева воды в разы увеличивается. Мощность котла, безусловно, должна быть больше мощности бойлера.

Высокая цена и большие размеры – вот основные недостатки водонагревателей косвенного нагрева

В-третьих, необходимо правильно подобрать оптимальный объем бака. Существует много способов расчета такового, дабы горячей воды достаточно хватало на ваши нужды. Мы советуем выбирать бойлер, объемом не менее 50 л, если пользования горячей водой планируется одним человеком, не менее 80 л, если пользоваться будут 2-3 человека, и для семей, состоящих из 4-х человек и больше следует выбирать бак не менее 120 л.

Что касается покрытия бака, то ему стоит уделить особое внимание, ведь от этого будет зависеть срок службы вашего оборудования. Конечно, бойлеры с хорошим и качественным покрытием стоят намного дороже, но экономить на этом не следует.

Для защиты емкостей бойлеров используют специальное антикоррозийное покрытие, в качестве которого чаще всего выступает стеклофарфор или титановое напыление. Последнее является самым надежным, а бак с таким напылением способен прослужить достаточно долго — до 5 раз дольше, чем их собратья со стеклофарфоровым покрытием. Но соответственно, подобные баки и стоят в разы дороже. Имеются у таких емкостей с титановым напылением и свои недостатки, основным из которых является уязвимое место в участке сварки.

Также наиболее долговечным баком считается выполненный из нержавеющей стали, которая заслуженно является надежным материалом для защиты от коррозии. Емкости, выполненные с использованием стали AISI 316 L, содержат низкое количество углерода и обладают довольно высокой устойчивостью к межкристаллической коррозии, а это в свою очередь продлевает срок эксплуатации.

Подводя итоги, можно сказать, что правильно подобранное оборудование способно быстро прогреть воду в емкости до нужной температуры. Например, 500 литров горячей воды в час способен выдавать бойлер косвенного нагрева с емкостью объемом 100 литров. Цена таких водонагревателей начинается от 270$. Такая достаточно высокая стоимость и большие габариты приборов – вот основные недостатки бойлеров косвенного нагрева.

Подключение бойлера косвенного нагрева к газовому котлу (видео)

Бойлер косвенного нагрева — устройство, плюсы и минусы

Что представляет из себя бойлер косвенного нагрева? Бойлер косвенного нагрева — это утепленный водонагревательный бак, внутри которого установлен нагревательный элемент- змеевик. Рабочий бак бойлера изготовлен, как правило из стали и покрыт стеклокерамическим покрытием. Снаружи водонагревательная емкость покрыта слоем теплоизоляции и защищена стальным либо пластиковым корпусом. Существуют бойлеры со съемной теплоизоляцией — так называемый корпус Skay. Внутри бака находится теплообменник -змеевик изготовленный из латуни или стали.

Змеевик подключают к системе отопления, и по нему циркулирует теплоноситель из отопительного прибора. Циркуляцию теплоносителя обеспечивает насосно-смесительный узел. В остальном, комплектация бойлера косвенного нагрева ничем не отличается от обычного накопительного водонагревателя.

Для защиты рабочего бака от коррозии используют магниевый анод, который необходимо время от времени менять, а для защиты от избыточного давления, внутри бойлера устанавливают предохранительный клапан. Бойлеры косвенного нагрева оснащены или могут быть дооборудованы тэном. Электрический тэн греет воду летом, когда не требуется отопление и подогревает воду в период пикового потребления.

Как работает косвенный бойлер

Из системы отопления в змеевик прибора поступает горячий теплоноситель, за счет этого нагревается вода в баке. Теплообменник имеет форму змеевика, для обеспечения максимально быстрого и эффективного нагрева воды. Теплоизоляционный слой позволяет надолго сохранять температуру воды в баке. Косвенный бойлер можно подключить к различным источникам тепла- твердотопливному, газовому, электрическому котлу, тепловому насосу, солнечному коллектору. Существуют модели косвенных бойлеров имеющие несколько встроенных змеевиков и которые можно подключить сразу к нескольким источникам тепла. Чтобы вода в трубах не остывала, к косвеннику подключают рециркуляционный контур. Благодаря рециркуляции вода постоянно движется по трубам, а в точках водоразбора при открытии крана всегда течет горячая вода.

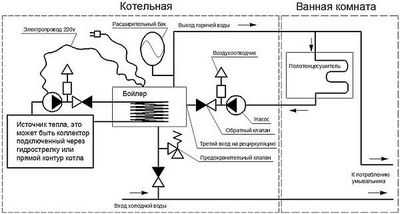

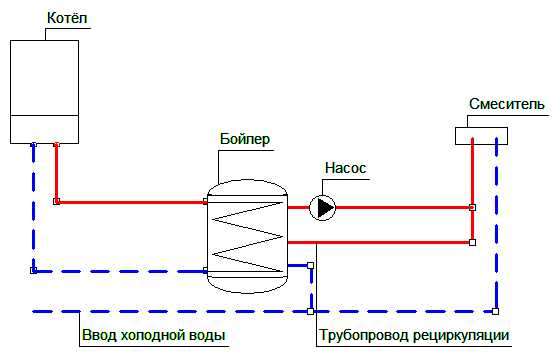

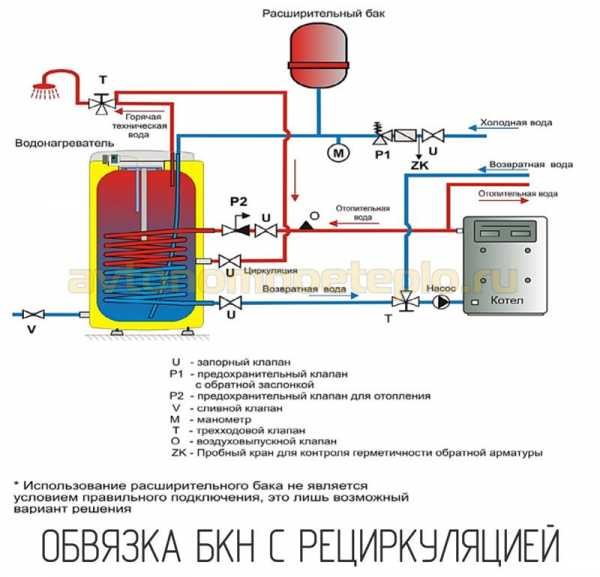

Как работает рециркуляция

Если точки водоразбора в системе горячего водоснабжения имеют большую удаленность от бойлера. То в промежутках между включениями крана горячей воды, вода успевает остыть и при очередном «запросе» из крана будет литься холодная или слегка теплая вода до тех пор, пока не сольется все содержимое магистрали на пути от точки нагрева до точки водоразбора.Для того чтобы компенсировать этот недостаток от самой крайней точки водоразбора дополнительно прокладывают обратную магистраль, которую через циркуляционный насос соединяют с рециркуляционным патрубком бойлера. В результате образуется замкнутый контур по которому между точками водоразбора и точкой нагрева будет постоянно циркулировать нагретая вода, циркуляционный насос будет обеспечивать непрерывную циркуляцию, а при открытии крана сразу будет течь горячая вода.

Как подобрать косвенный бойлер.

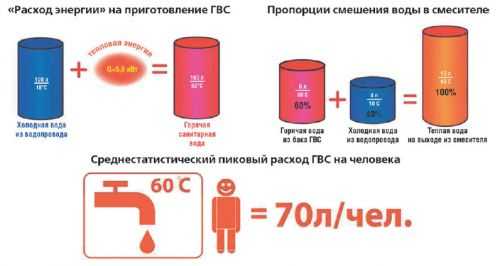

Главный параметр – это объем. Чем больше водопотребление – тем больший объем необходим. К примеру, для того, чтобы принять душ одному человеку, в среднем потребуется 30 литров воды, для хозяйственных нужд- еще литров 15, на принятие ванны — 100-150 л/день. Считается, что на одного двух проживающих в среднем необходимо порядка 80-100 литров горячей воды, конечно, этот расчет условный, все зависит от предпочтений и привычек проживающих.Следующий параметр – змеевик – чем больше его площадь, тем больше мощность, тем больше скорость нагрева. Важно – мощность змеевика не должна превышать мощности отопительной системы. Материал змеевика имеет значение, предпочтение следует отдавать бойлерам со змеевиками из латуни. Нагревать воду он будет эффективнее, чем стальной, кроме этого выполнить очистку латунного змеевика гораздо проще. Для того чтобы использовать объем бака бойлера на 100%, рекомендуется подбирать его литраж в зависимости от мощности котла. К примеру, если объем бойлера составляет 120-150 литров мощность отопительного котла должна быть не менее 23 кВт, объему в 200 литров соответствует мощность котла 33кВт.

Плюсы и минусы бойлеров косвенного нагрева

Начнем с плюсов. При правильном проектировании косвенник имеет достаточно высокую производительность. Бойлер косвенного нагрева в отопительный сезон не перегружает электропроводку , так как работает от центрального отопления, а электричество расходует только в период пикового потребления. Внутренняя поверхность бойлера и теплоноситель не взаимодействует с проточной водой, что обеспечивает более длительную долговечность водонагревательной емкости. Подключение рециркуляционного контура обеспечивает непрерывную циркуляцию подогретой воды в трубах, в результате горячая вода идет сразу после открытия крана. Косвенный бойлер Всегда есть возможность переключиться на альтернативный источник тепла.

Теперь минусы бойлеров косвенного нагрева. Во первых это стоимость, которая в два-три раза выше обычных накопительных электроводонагревателей. Для того, что-бы нагреть бойлер более 100 литров до необходимой температуры, потребуется от 2 до 3 и более часов, что окажет существенное влияние на качество отопления помещения. Для бойлеров объемами от 100 литров и более необходимо отдельное помещение по причине больших габаритных размеров.

Современный рынок теплотехники предлагает большой выбор бойлеров и других накопительных водонагревателей, поэтому всегда можно найти модель с оптимальным соотношением цена-качество. А для того, чтобы система с косвенным бойлером работала с максимальной эффективностью и производительностью, проектирование, монтаж и обслуживание, лучше доверить специалистам, чтобы в последствии не переоборудовать систему.

Что такое бойлер косвенного нагрева

Степень комфорта нашей жизни прочно связана с таким неотъемлемым элементом цивилизации, как постоянное наличие горячей воды — помыть посуду, постирать, помыться самим. В городских условиях горячая вода более-менее присутствует в кранах, а вот, в сельских условиях, в частных домах и коттеджах, часто возникают проблемы.

Часто, горячая вода идёт только на отопление домов, циркулируя в отопительных системах с одноконтурными котлами. Вариант обеспечения домочадцев горячей водой при помощи электронагревательных бойлеров мало привлекателен — электроэнергия дорожает постоянно, газовые бойлеры или, более привычно, газовые колонки имеют внушительные габариты и не способны поддерживать постоянную температуру воды. В этих случаях, можно считать, что оптимальный вариант — это бойлер косвенного нагрева.

Сегодня, Национальная энциклопедия строительства ProfiDom.com.ua рассматривает назначение бойлера косвенного нагрева; устройство и принцип работы; положительные и отрицательные характеристики; некоторые модели и критерии выбора; как подключить бойлер косвенного нагрева; как удалить накипь и загрязнения.

Для чего нужен бойлер косвенного нагрева

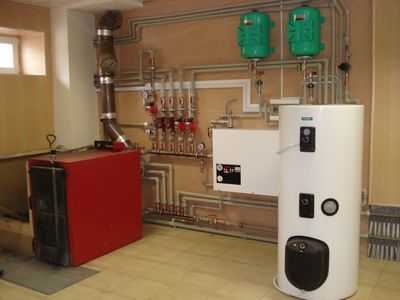

Бойлер косвенного нагрева нужно приобретать вместе с одноконтурным котлом. Правда, вместе это оборудование занимает больше места и стоит дороже, чем двухконтурный котёл. Однако, их важное преимущество перед двухконтурным котлом — способность предоставить домочадцам значительное количество горячей воды практически без перебоев, при этом, её температура будет неизменной.

Любая водонагревательная система, основанная на нагреве проточной воды, имеет два негативных фактора — её производительности достаточно лишь на одну-две точки водопотребления, температура воды при этом непостоянна. К примеру, домочадцам не удастся одновременно помыть посуду и, скажем, принять душ, не испытав при этом недостатка воды и резкого понижения её температуры, что весьма неприятно.

Приходится разрабатывать некий внутренний график потребления горячей воды — если кто-то намерен принять душ, то ему приходится информировать об этом прочих жильцов дома и просить, чтобы те не открывали кран с горячей водой и не доставляли неожиданного дискомфорта купающемуся.

В семьях с числом домочадцев от 2-х и более человек системы проточного нагрева воды окажутся неэффективными, более оптимальное решение — бойлер косвенного нагрева.

При использовании бойлера косвенного нагрева количество одновременно используемых точек пользования горячей водой ограничено лишь ёмкостью бойлера — горячая вода в нём уже собрана и имеет одинаковую температуру по всему объёму, т. е. не придётся ожидать, пока циркуляция воды при открытии крана доставит горячую воду необходимой температуры.

Устройство и принцип работы бойлера косвенного нагрева

Внешне, бойлер косвенного нагрева напоминает металлическую бочку для сбора воды и имеет цилиндрическую форму, он может вмещать как десятки, так и сотни литров воды — точный объём зависит от конкретной модели.

Существуют бойлеры как вертикальной, так и горизонтальной установки — первый тип крепится к стене на некоторой высоте от уровня пола и предпочтителен, если помещение котельной небольшое по площади. Корпус накопительной ёмкости выполняется из окрашенной эмалью стали, пластика и нержавеющей стали — последние два материала обеспечивают значительно больший срок службы, т. к. не подвержены коррозии.

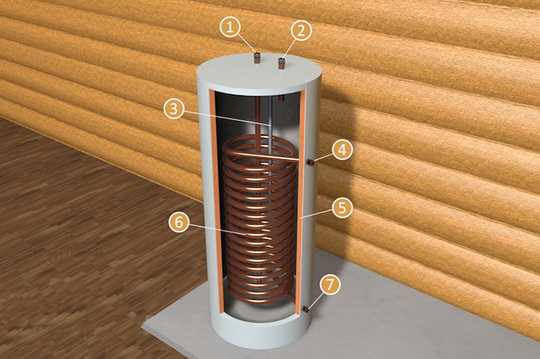

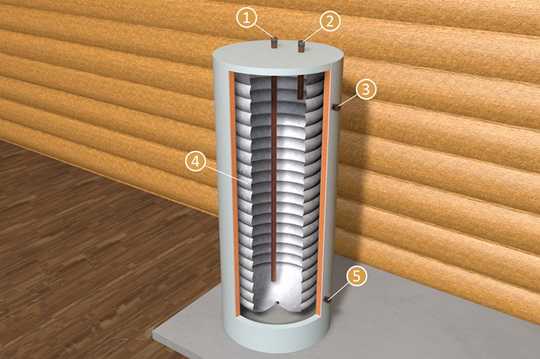

Устройство бойлера косвенного нагрева со змеевиком: 1 — вход холодной воды; 2 — выход горячей воды; 3 — защитный анод; 4 — вход теплоносителя; 5 — теплоизоляция; 6 — трубчатый теплообменник; 7 — выход теплоносителя

Змеевидная труба теплообменника из стали или латуни, установленная внутри ёмкости бойлера косвенного нагрева, зачастую имеет сложную форму, что позволяет циркулирующему в ней теплоносителю лучше и быстрее нагревать воду. Витки теплообменника могут располагаться ближе к нижней части ёмкости бойлера, где накапливается более холодный слой воды или быть равномерно размещёнными по всему объёму ёмкости — по мнению производителей, такое расположение позволяет лучше нагревать воду, добиться равномерной температуры. Существуют модели бойлеров с двумя трубчатыми теплообменниками, первый из которых предназначен под циркуляцию теплоносителя из отопительной системы, второй — для теплоносителя из других источников, к примеру, солнечного коллектора или теплового насоса.

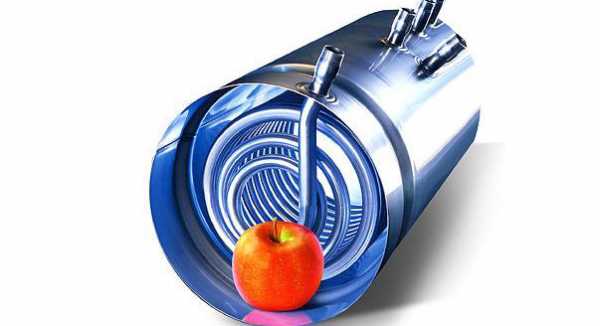

Помимо бойлеров со встроенными змеевиками производятся модели без теплообменных трубок — такие бойлеры состоят из двух ёмкостей, установленных одна в другую, внутренняя выполнена из нержавеющей стали, а теплоноситель циркулирует между стенок внешней и внутренней ёмкостей.

Бойлер косвенного нагрева «бак в баке»: 1 — вход холодной воды; 2 — выход горячей воды; 3 — вход теплоносителя; 4 — внутренний бак из нержавеющей стали; 5 — выход теплоносителя

Внутри бойлера, в заполняемом водой баке, находится анод из магния. Он предназначен для защиты металлической ёмкости от гальванической коррозии — его электрический потенциал ниже, чем у металлов в конструкции бойлера, поэтому коррозия будет воздействовать и разрушать именно магниевый анод. Требует периодической замены из-за износа — коррозия его «съедает».

Большинство бойлеров косвенного нагрева оснащаются электрическим ТЭНом, который используется в тёплый сезон, когда отопительный котёл отключен.

Бойлеры косвенного нагрева работают по достаточно простой схеме — через ввод в ёмкость бойлера поступает холодная вода, по змеевику теплообменника или между стенками двойного корпуса циркулирует теплоноситель, нагретый отопительным котлом, в свою очередь разогревающий воду в бойлере и поддерживающий её постоянную температуру.

Каждый бойлер косвенного нагрева имеет патрубки ввода и вывода, которые соединяют его с отопительным котлом, а нагретая вода поступает к точкам её потребления через особый патрубок вывода. Для снижения теплопотери при контакте с внутренней атмосферой котельной и исключения угрозы повреждения бойлера из-за постоянных перепадов внутренней и внешней температур, снаружи его ёмкость закрыта теплоизолирующим материалом из полиуретановой пены, пенополистирола или минеральной ваты. Внешний корпус бойлера косвенного нагрева имеет форму цилиндра или овального прямоугольника.

При малом расходе воды, т. е. не выше 1,3 л/мин, установка бойлера косвенного нагрева и одноконтурного котла не выгодна, проще и дешевле установить двухконтурный котёл. Не выгодно использование такого бойлера и при нагреве теплоносителя электрическим котлом отопления, при выработке электричества дизель-генератором. В случае же, когда горячая вода необходима для наполнения ванны и отопительный котёл работает на твёрдом топливе или природном газе — тут без бойлера косвенного нагрева никак не обойтись!

Достоинства и недостатки бойлеров косвенного нагрева

Достоинства:

бойлер косвенного нагрева не повышает нагрузку на электросеть в холодное время года, т. к. не использует электричество для нагрева воды в этот сезон;
высокая производительность, при условии оснащённости теплообменником достаточного диаметра и достаточной мощности одноконтурного котла;
отсутствие прямого контакта теплоносителя с нагреваемой водой, т. е. внутренняя поверхность змеевика в бойлере косвенного нагрева контактирует лишь с подготовленной водой, содержащей малое количество солей;
обеспечение потребителей горячей водой без её предварительного слива в точке потребления, достигаемое рециркуляцией, недоступной прочим водонагревательным приборам без их повышенного износа;
допустимо подключение различных источников тепловой энергии, а также сезонный переход с одного на другой источник теплоносителя.

Недостатки:

большая стоимость комплекта оборудования (бойлер косвенного нагрева + одноконтурный котёл), по сравнению с электробойлером или двухконтурным котлом;
на нагрев холодной воды в ёмкостях объёмом от 100 л уходит несколько часов, в течение срока нагрева воды снижается интенсивность отопления жилых помещений;
ёмкость бойлера, в особенности большого объёма, занимает много места, что создаёт трудности при размещении в котельной и требует тщательного планирования.

Сравнение бойлера косвенного нагрева с другими типами водонагревателей

Газовая колонка — её установка требует проекта, построения дымохода и предварительного согласования с госорганами. Обязателен договор техобслуживания газовой колонки. Основной минус водонагревателей такого типа — неспособность поддерживать стабильную температуру воды.
Нагреватель газовый, накопительный — схож по большинству характеристик с бойлером косвенного нагрева, но требует выполнения тех же предварительных мер, что и установка газовой колонки.
Проточный электронагреватель — быстрый нагрев воды, но невысокая производительность по причине меньшей мощности, чем у бойлера косвенного нагрева.
Накопительный электронагреватель — как и в случае с проточным электронагревателем имеет меньшую мощность, отчего не способен обеспечить нагрев новой порции воды за короткий срок. Серьёзный минус любых электронагревателей — большой расход электроэнергии.
Двухконтурный котёл — производительность этого водонагревателя невелика, а температура нагретой воды не постоянна. Основной минус в решении проблемы ГВС с помощью двухконтурных котлов — зарастание змеевика, в котором циркулирует вода, известковыми отложениями (накипью). В результате двухконтурный котёл теряет мощность, т. к. накипь препятствует теплопередаче, уменьшается сечение трубки змеевика, отчего вода при открытии крана течёт слабой струёй — полностью удалить накипь внутри змеевика крайне сложно.

Электрические и косвенные бойлеры: особенности, подбор, установка

Какое устройство лучше всего выбрать, чтобы обеспечить себя горячей водой? Какой бойлер лучше – электрический или с косвенным нагревом? Как подобрать бойлер? Подобные вопросы в последнее время задают все чаще, особенно ввиду многонедельного прекращения подачи горячей воды во многих районах населенных пунктов, а кое-где – вообще до начала следующего отопительного сезона

Из всех этих вопросов имеет смысл только вопрос, как подобрать бойлер. Нет устройств «лучше» или «хуже». Они все – разные по устройству, были созданы для разных целей и решают разные задачи.

Прежде всего – степень автономности. Электрические бойлеры имеют собственный электрический нагревательный элемент (ТЭН), который способен обеспечивать горячей водой независимо от того, включена ли отопительная система или нет, то есть и летом, и зимой. В этом смысле их можно отнести к нагревателям «прямого» типа. Вода в бойлерах косвенного нагрева подогревается от другого источника тепла (газового или твердотопливного котла или от другой системы отопления – например, с использованием гелиосистемы и/или от тепловых насосов). В комбинированных бойлерах (рис. 1) используются два или несколько источников энергии, в том числе они могут оснащаться электронагревателями, которые нагревают воду в ГВС дополнительно или самостоятельно. На рис. 1, хорошо видно, что узел электронагрева комбинированного бойлера может подогревать воду, даже если система подачи тепла их системы отопления отключена.

Особенности электрических бойлеров

Электрические водонагреватели бывают проточного и накопительного типов.

Проточные электрические водонагреватели позволяют нагревать воду во время ее непосредственного движения через этот прибор. Такие водонагреватели компактны, обладают высоким быстродействием, но они не создают запаса горячей воды. Их отличительная особенность – для быстрого разогрева потока холодной воды нужна большая потребляемая мощность (3 – 27 кВт) при относительно малой производительности. Обычно проточный нагреватель монтируют непосредственно на одну точку водоразбора или для потребителей в одном помещении (например, для ванной комнаты). Из-за большой установленной мощности такие приборы, как правило, требуют отдельного подключения электропитания, иногда трехфазного. Подробнее об этих устройствах см. статью «Автономные ГВС» (журнал AW-Therm, июль-август 2016).

Электрические водонагреватели накопительного типа или собственно электрические бойлеры – это хорошо термоизолированные емкости различного объема (10 л – 300 л и более), внутри которых расположены электрические нагревательные элементы разной мощности (обычно, от 1,2 до 9 кВт). Для предотвращения или уменьшения коррозии баки для воды изготавливают из нержавеющей стали либо применяют специальное антикоррозионное эмалевое покрытие на основе оксида титана и устанавливают в баках магниевый анод, который необходимо заменять раз в 2-3 года.

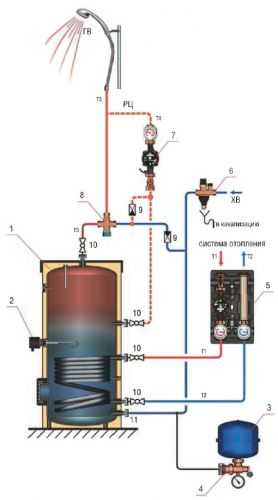

Рис. 1. Схема обвязки комбинированного бойлера с электронагревомОбозначения: 1 — бак ГВС косвенного нагрева с теплообменником; 2 — встроенный ТЭН для электронагрева; 3 — расширительный бачок для холодной воды; 4 — отсечной вентиль для быстрого монтажа / демонтажа расширительного бачка; 5 — насосный блок для подачи воды от системы отопления; 6 — предохранительный и обратный клапаны системы безопасности на линии подачи холодной воды; 7 — рециркуляционный насос горячей воды с арматурой; 8 — термостатический смеситель горячей и холодной воды для защиты от ошпаривания; 9 — обратный клапан; 10 — отсечной шаровый кран и быстроразъемное соединение (11) для быстрого отключения бака ГВС.

Стоимость электробойлеров зависит от материала, конструкционных отличий, срока службы, производителя, объема воды, электрической мощности, производительности, исполнения, системы автоматики и варьируется в широких пределах. Практически все виды электробойлеров оснащаются терморегулятором, который задает и позволяет поддерживать уровень температуры горячей воды. Он автоматически включает ТЭНы при снижении температуры и выключает их при достижении заданного уровня или по заданной программе.

Скорость нагревания воды в электробойлерах зависит от их объёма и от мощности ТЭНов. Благодаря тому, что электробойлеры могут накапливать запас горячей воды, их применение особенно экономически оправдано при использовании ночного тарифа. Современные электробойлеры оснащаются системами автоматики, позволяющими работать по специальным логическим программам с учетом потребностей в горячей воде в течение дня, недели, месяца. Самые продвинутые модели имеют дистанционное управление от смартфонов, что позволяет, например, направляясь в загородный дом, включить бойлер заблаговременно.

По способу крепления электрические обогреватели могут быть настенными и напольными (обычно, это бойлеры большого объема). Настенные электрические водонагреватели могут быть вертикальными, горизонтальными. Универсальные модели по желанию покупателя способны крепиться и вертикально, и горизонтально.

По способу подключения к системе подачи воды электробойлеры бывают с верхним и нижним подсоединением.

По типу нагревательных элементов электробойлеры бывают с сухим или мокрым ТЭНом. «Мокрый» ТЭН находится непосредственно в воде, он герметизируется и изолируется от корпуса с помощью прокладок. В бойлерах с сухим ТЭНом нагревательные элементы находятся в полостях («стаканах») и изолированы от непосредственного контакта с водой. Эти нагреватели более безопасны с электрической точки зрения. «Сухие» ТЭНы передают тепло через воздушный зазор, нагревают медленнее и поэтому требуют большей мощности. Кроме того, «сухие» ТЭНы более ремонтопригодны в отличие от «мокрых», которые при выходе из строя требуется заменять полностью, причем обычно на нагреватели, поставляемые именно производителем электробойлера. Со временем такая замена может стать проблематичной. «Сухой ТЭН» обычно можно заменить, даже не сливая воду из системы.

При достаточной разрешенной мощности подключения к электросети, электробойлеры можно устанавливать в городских квартирах.

Особенности косвенных бойлеров

Бойлеры косвенного нагрева воды используют тепло отопительной системы. Это обусловливает их преимущества по экономичности и ограниченность применения. Водонагреватель косвенного типа более характерен для загородного дома с автономной системой отопления, чем для установки в городских квартирах. Благодаря системе термоизоляции вода в нем длительное время поддерживается в горячем состоянии с температурой, близкой к температуре в контуре отопления.

Косвенный бойлер (цилиндрический или прямоугольный) устанавливается рядом с отопительным котлом. Основной элемент бойлера косвенного нагрева – это его бак, вместимость которого может составлять от 50 л до нескольких кубометров. Его изготавливают из нержавеющей стали или с покрытием из эмали, стеклокерамики или стеклофарфора.

Наружный корпус бойлера изготавливают из пластика или металла. Он обеспечивает защиту бака от механических повреждений. Между баком с водой и внешним корпусом находится теплоизоляция. Внутри бака размещен теплообменник. Бойлер обеспечивает нагрев воды от отопительного котла, который подключается к баку трубопроводом с высокой температурой теплоносителя. Циркуляция теплоносителя осуществляется через специальную систему насосов и смесителей, подмешивающих холодную воду до нужной температуры.

Подсоединение бака к системе питьевого водоснабжения происходит через «ввод» для холодной воды. Через «вывод» для горячей воды нагретая жидкость, которая использует ресурсы отопительной системы, поступает к потребителю. Это обусловливает существенную экономию денежных средств, отсутствие дополнительной нагрузки на проводку электросети; высокую производительность при низких эксплуатационных затратах; возможность подключения бойлера к различным источникам тепла, безопасность и продолжительный срок службы устройства. Теплоноситель не имеет непосредственного контакта с проточной водой, а, благодаря рециркуляции, горячая вода мгновенно поступает к потребителю.

Однако цена у бойлера косвенного нагрева обычно выше, чем у аппаратов с прямым типом нагрева (включая электрические накопительные бойлеры). Из-за того, что бойлер косвенного нагрева обычно устанавливают рядом с отопительным котлом, для него требуется отдельное помещение. Помимо этого конструкция косвенного бойлера гораздо сложнее и более требовательна к материалам, чем у электрических бойлеров. Ограничена возможность использования не в отопительный сезон (летом для обеспечения горячей водой необходимо либо включать обогревательный котел, либо использовать гелиосистему и/или тепловой насос, который в таком случае нельзя использовать в реверсивном режиме – для охлаждения помещений).

Аналогично электрическим бойлерам, бойлеры косвенного нагрева по способу крепления бывают настенными и напольными, по расположению – вертикальными (самый распространенный тип) или горизонтальными. В горизонтальных бойлерах проще поддерживать необходимый уровень (давление) воды, и установка дополнительных насосов «подкачки» обычно не требуется.

Соответственно тому, с каким котлом (одно- или двухконтурным) работает в паре бойлер, косвенные водонагреватели со змеевиком тоже бывают двух типов: одноконтурными или двухконтурными. Двухконтурный котел применяется реже, в нем обеспечивается подача теплоносителя для отопительной системы и одновременное нагревание воды для ГВС.

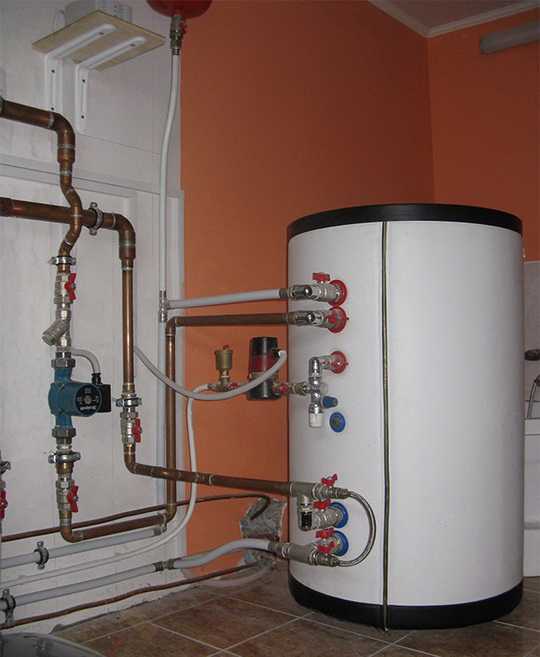

Бойлер с системой рециркуляции имеет третий вход. Такой нагреватель обеспечивает мгновенную подачу горячей воды в кран.

Еще одна разновидность бойлеров косвенного нагрева – бойлер типа «бак в баке». Он состоит из двух емкостей, одна внутри другой. Во внутреннем баке содержится чистая вода для ГВС, а во внешнем – теплоноситель из котла. Из-за большой площади теплоотдачи такие бойлеры легче и компактнее аппаратов со змеевиковым теплообменником одинакового объема, но существенно дороже. Такая конструкция существенно экономит место.

Какой электробойлер выбрать?

Прежде чем определить, какой тип бойлера выбрать – электрический или косвенный, нужно хотя бы ориентировочно определить его необходимый рабочий объем и сколько ему потребуется тепловой мощности. Практика показала, что в большинстве случаев на одного человека достаточно исходить из расчета 70 л/день горячей воды с температурой 60°C (см. рис. 2). В доме со стандартным санитарным оборудованием норма расхода горячей воды с температурой 40°C на одного человека в месяц составляет 4 м3.

Для нагрева 100 л холодной воды (+10°C) до +60°C в течение часа понадобится тепловая мощность 5,8 кВт. Если к 6 л горячей воды с температурой +60°C подмешать 4 л холодной воды с температурой 60°C, то на выходе (в кране) получим 10 л воды с температурой 40°C.

Например, для семьи из 3-х человек в день понадобится 210 л с температурой +60°C. Пусть допустимое время нагрева рабочего объема бойлера составляет макс. Четыре часа (для электронагревателя) и один час (для бака косвенного нагрева, чтобы при отборе тепла на ГВС из системы отопления дом не успел сильно остыть). В зависимости от графика часового потребления жильцов нужно определить, какую порцию горячей воды понадобится приготовить за это время. Например, для горячей ванны понадобится от 140 до 200 л воды с температурой порядка +40°C. То есть, общий бак ГВС должен вместить эту порцию – минимальный объем бака ГВС должен составлять 120 л (при +60°C). Обычно же для комфортного горячего водоснабжения семьи из трех человек принимают объем единого бака ГВС 300 – 500 л (со временем нагрева в течение 1 часа для косвенного нагревателя) и 4 – 5 часов для электронагревателя – на три цикла потребления в течение дня. При использовании других температур в контуре отопления, холодного водоснабжения и на выходе ГВС к потребителю данные расчета расхода соответственно изменятся.

Рис. 2. Ориентировочные данные для определения объема бойлера ГВС и его мощности

По данным расхода и допустимому времени нагревания максимальной разовой порции определится необходимая мощность бойлера. С учетом КПД нагревателя определится необходимая потребляемая мощность, которую следует учесть для расчетов, например, силы тока, параметров электроарматуры и необходимого сечения проводки для накопительных электронагревателей. Электробойлеры можно устанавливать локально, для каждого потребителя – свой агрегат (например для кухни, санузла, ванной и т. п. – по отдельности). Их единичная мощность и рабочий объем выбираются так, чтобы покрыть потребность в горячей воде по типу потребителя, а не по количеству жильцов и их среднесуточному максимуму водоразбора из ГВС, как для баков косвенного нагрева.

На рынке Украины предлагаются электробойлеры разных брендов и большинства известных типов.

Модели традиционных электробойлеров c мокрым ТЭНом SB R 50–100V фирмы Ariston с объемом бака от 50 до 100 л выпускаются в вертикальном настенном исполнении. Время нагрева на разницу температур Δt=45 °С, составляет 116, 186, 232 мин для приборов с объемом 50, 80 и 100 л, соответственно. Максимальное рабочее давление – 8 бар, максимальная рабочая температура – 75°C.

Электробойлеры торговой марки Atlantic серии OPro представлена очень широким модельным рядом – от 10 л до 300 л, c мокрыми и сухими ТЭНам (тип Steatite) и с мощностью от 1,5 до 3 кВт. Внутреннее покрытие баков – эмаль или стеклокерамика. Они выпускаются в настенном и напольном цилиндрическом исполнении. «Узкие» бойлеры в исполнении Slim изготавливаются в виде высокого цилиндра, занимающего мало места вдоль стены. Небольшие приборы серии Atlantic OPro Classic PC объемом 10 л выпускаются в специальном исполнении – для размещения над или под раковиной. Это очень удобные устройства для размещения, например, на кухне.

Серия Atlantic Cube Steatite – это «прямоугольные» бойлеры с сухим ТЭНом, которые можно размещать и вертикально, и горизонтально. Электрические бойлеры обладают качественной системой защиты от перегрева и системой гидравлической защиты от высокого давления.

Относительно недорогие электрические водонагреватели Eldom Favourite от болгарской фирмы Eldominvest в вертикальном настенном исполнении выпускаются с привлекательным соотношением цена / качество. Они изготавливаются с эмалированными баками 30 – 120 л с полиуретановой термоизоляцией и мокрыми ТЭНАми мощностью от 1,5 до 3 кВт.

Как подобрать косвенный бойлер?

Смысл использования косвенных нагревателей в том, чтобы не иметь привязки к электросети, подключение к которой для большой мощности теперь «влетает в копеечку» и занимает время, а иногда просто технически невыполнимо. Другой мотиватор – это получить экономию для ГВС от разницы в цене между электричеством и другими видами энергоносителей: газа, отопительного мазута или твердого топлива разных видов.

Однако, как было указано выше, при выборе косвенного нагревателя обычно требуется больший единичный объем и большая тепловая мощность, чем для электробойлеров, чтобы время нагрева необходимой максимальной разовой порции воды не превышало 1 час, а также выполнялось условие максимальной близости к котлу. Это отражается в цене «косвенника» вместе с обвязкой относительно большей мощности.

Считается также, что эти аппараты приобретать экономически нецелесообразно, если расход горячей воды мал, и в среднем горячий водоразбор не более 1,5 л/мин. Тогда проще обойтись локальными проточными электронагревателями или электробойлерами, так как общая стоимость самого «косвенника» и его обвязки заметно превысит общую экономию от применения другого вида топлива по сравнению с ценой электричества за весь срок эксплуатации.

Следует помнить, что меньшее время нагрева имеют баки со змеевиковым теплообменником увеличенного размера. Например, фирма Eldominvest предлагает широкий выбор «косвенников» с увеличенным змеевиком серии ECO с объемом от 80 до 1000 л, настенных и напольных, со встроенным ТЭНом для дополнительного нагрева или без. Есть варианты с двумя змеевиками – для подключения к двухконтурному котлу, причем тоже – с ТЭНом или без него. Фактически, модельный ряд косвенных баков-нагревателей Eldom ECO охватывает очень широкий круг вариантов применения.

В баках бойлеров косвенного нагрева Vaillant разной емкости расположены теплообменники сложной формы, которые лучше и быстрее нагревают воду. Приборы просты в использовании. Без них не обойтись, если отопительные котлы работает на природном газе или твёрдом топливе. Модели типа Vaillant auroSTOR специально рассчитаны на подключение контура гелиосистемы с максимальной долговременной производительностью по горячей воде 664 л/ч. А модельx – это косвенный водонагреватель специально для работы с тепловым насосом.

Бойлеры косвенного нагрева Viessmann Vitocell 100-W типа CUGA предназначены для приготовления горячей воды в сочетании с настенными котлами и обладают низкими тепловыми потерями благодаря высокоэффективной теплоизоляции. Этот коррозионностойкий стальной емкостный водонагреватель с внутренним покрытием Ceraprotect осуществляет нагрев всего объема воды нагревательной спиралью, достигающей дна водонагревателя. Особенно рекомендуется для установок с температурой подачи греющего контура до 110°С, повышенным избыточным рабочим давлением в греющем контуре до 1 МПа и с температурой воды в контуре ГВС до 95°С, то есть для работы в паре с газовым или твердотопливным котлом.

Косвенные бивалентные емкостные водонагреватели Vitocell-B 100 CVB компании Viessmann с эмалевым покрытием бака Ceraprotect объемом 300, 400 и 500 л оснащены двумя змеевиками греющего контура и рассчитаны на основную работу с фототермальными панелями. Через нижний теплообменник производится нагрев теплом от солнечных коллекторов, через верхний, при необходимости, можно осуществлять дополнительный нагрев водогрейным котлом. Такие баки косвенного нагрева можно активно использовать и летом, и зимой. Причем по выбору заказчика они поставляются с электронагревательной вставкой, которую можно использовать в качестве альтернативного источника тепла или для догрева по запросу. Змеевик греющего контура достигает дна водонагревателя, благодаря чему подогревается весь объем воды.

Если вам нужны качественные, но менее дорогие бойлеры косвенного нагрева, чем немецкие бренды, рекомендуем поближе познакомиться с продукцией чешской марки Protherm, входящей в состав Vaillant Group. Например, емкостные настенные водонагреватели Protherm WEL серии ME выпускаются объемом 100 – 150 л для работы как с одноконтурным, так и с двухконтурным котлом. Есть модели с ТЭНом. Потери тепла в состоянии готовности не превышают 1,6 кВт·ч за сутки. Косвенные бойлеры Protherm серии FE BM среднего объема выпускаются в напольном исполнении, а баки Protherm серии B S изготавливаются в стационарном исполнении и имеют объем до 500 л.

Технические характеристики и другие особенности косвенных водонагревателей следует уточнять со специалистами дистрибьюторов этих марок.

Установка и подключение

Настенные бойлеры крепятся к стене надежными специальными кронштейнами, которые с запасом выдерживают вес бойлера заполненный водой. Подключить водонагреватель к системе водоснабжения дома можно с помощью стальных, пластиковых, металлопластиковых труб или даже гибких шлангов. Для предотвращения попадание твёрдых частиц в бак на трубопроводе подачи холодной воды желательно установить фильтр механической очистки воды. Кроме того, часто необходимо установить систему снижения жесткости воды для уменьшения образования нерастворимых отложений на ТЭНах (или теплообменниках), что препятствует ухудшению их работы и ускоренному выходу из строя.

Если мощности электросети достаточно, то чтобы установить и подключить электрический бойлер не требуется брать никаких дополнительных разрешений. Не нужно дополнительных систем вентиляции или отвода продуктов сгорания котла. Выполнить установку бойлера и его подключение по прилагаемой схеме можно даже самостоятельно. При подключении электробойлера к электросети необходимо иметь надежный заземляющий контур (ни в коем случае не зануляющий!), провода нужного сечения и предусмотреть для него отдельный автомат соответственной мощности и тока. Схема подключения к электросети и необходимые параметры электросоединений тоже обычно приводятся в инструкции по эксплуатации.

Существует две схемы подключения бойлеров (как электрических, так и комбинированных косвенных): с предпочтением по электрической или по гидравлической системе. Подключение по гидравлической системе более эффективно, ее также называют двухнасосной схемой. Один из насосов (см. рис. 1) предназначен для рециркуляции для быстрого нагрева воды (поз. 7), а второй – для обеспечения работы бака (поз. 5). При подключении по электрической системе (для уменьшения одновременно включенной мощности в сеть) переключение режимов (между насосами и ТЭНом) осуществляется при помощи управляющего реле по сигналу логического модуля.

Важно помнить, что бойлер косвенного нагрева подсоединяется к системе водоснабжения через ввод для холодной воды и вывод для горячей. «Косвенник» необходимо размещать как можно ближе к источнику тепла , то есть, рядом с котлом. Подвод теплоносителя выполняется вверху, а выход – внизу. Бойлеры из нержавеющей стали или титана, в отличие от эмалевых или стеклокерамических, позволяют осуществлять нагрев воды до 90°С – у них нет явления растрескивания антикоррозионного покрытия.

Во избежание ошибок при монтаже бойлера важно обращаться к сертифицированным специалистам. Также необходимо наличие сервисных центров, которые осуществляют гарантийное и пост-гарантийное обслуживание, имеют запас ЗИПа.

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Бойлер косвенного нагрева что это такое | Отопление

Как работает водонагреватель косвенного нагрева и его конструкция

Многие хотят в частном секторе обустроить бесперебойную подачу горячей воды, поэтому для этих целей применяют накопительный бойлер косвенного нагрева, который при работе использует энергию, идущую от отопительного котла. Бак работает на газе, электричестве, твердом топливе и др. Для подачи горячей воды можно применить и другие методы, например, обустроить газовый котел с двумя контурами, смонтировать проточный прибор или установить накопительный агрегат, работающий на электричестве.

проточное устройство обеспечивает высокую производительность для того, чтобы снабдить горячей водой несколько точек, но вместе с этим он не может обеспечить постоянную температуру нагрева
накопительный агрегат при всех положительных качествах имеет значительный минус, так как тратит большое количество электроэнергии.

Все это не дает возможность использовать его в том режиме, в котором хотелось бы, так как воды может не хватить на все нужды. А если к системе водоснабжения подсоединить водонагреватель косвенного нагрева, тогда можно не ограничивать число потребителей.

Устройство и виды агрегата

Водонагреватель такого типа — это прибор с большой емкостью, снабженной источником для подогрева воды, который размещен или внутри, или снаружи. Конструкция имеет:

корпус
бак
магниевый анод
теплообменник
термометр.

Нагрев воды производится водяным или паровым теплообменником, имеющим замкнутый контур, в котором происходит циркуляция горячей воды. В виде теплового источника могут выступать: газовая (внешняя) и электрическая горелка (внутренняя).

Некоторые модели обладают скомбинированными источниками нагрева, которые снабжены двумя или несколькими нагревателями. А снаружи накопительная емкость имеет толстый теплоизоляционный слой и специальный защитный кожух. Здесь же крепится термостат, при помощи которого регулируется температура воды. В случае если датчики зафиксируют снижение нагрева ниже установленной нормы, тогда автоматически включаются тены.

Отметим, что косвенный водонагреватель бывает двух видов:

напорным (закрытым)
безнапорным (открытым).

Первый вид устанавливают при централизованном водоснабжении, когда используется более двух точек водозабора. Для такого типа, бак выполняют из нержавейки, меди или эмалированной стали. В закрытый бойлер вставляют манометр, бак расширения, редуктор для давления и термический смеситель. Во время работы такого агрегата и нагрева жидкости, на корпусе не появляются различные дефекты.

Если объем и производительность теплообменника рассчитали правильно, тогда бойлер равномерно и быстро прогревает воду, причем ее температура будет одинакова во всех точках забора. Бак емкостью в 100 л может обеспечить в час 500 л горячей воды, вместе с этим его принцип работы заключается в так называемом тандеме с системой отопления.

Во время работы системы тепло теплоносителя передается от одного контура к другому, то есть от греющего (котел) ко второму (горячее водоснабжению).

Нагревателей, такого типа бойлер, может иметь несколько, например, котел для твердого топлива, насос (геотермальная система отопления), солнечный коллектор. Каждый имеет собственную магистраль для продвижения теплоносителя, но все они связаны тепловой передачей.

Как работает бойлер косвенного типа

В баке расположен змеевик, через него проходит теплоноситель, нагревающий воду. В последнем установлен магниевый анод, который защищает все элементы прибора от коррозии (гальванической).

Чтобы теплоноситель циркулировал в змеевике, в контур подключен автоматический насос. Вода прогревается равномерно и отопительная система не остывает. Чтобы уменьшить тепловые потери, бак закрыт теплоизоляцией, в качестве которого применяют пенополистирол или пену из полиуретана. Каждый прибор косвенного типа имеет патрубок (вводящий и выводящий), которые соединяются с отопительным котлом, а уже нагретая вода переходит к точке подачи, пройдя патрубок вывода. Таков принцип работы водонагревателей косвенного нагрева, при их выборе учитывают производительность котлов, так как если она будет не высокой, тогда затраты времени на нагрев увеличатся, а это плохо влияет на всю систему в целом.

При приобретении такого агрегата учитывают полезную емкость прибора. На его значение влияет множество факторов, в том числе количество проживающих, режим жизни, привычки и др. При расчете нужного объема жидкости исходят из того, что на одного жильца необходимо 80 л воды.

Существующие модели накопительного бойлера косвенного типа бывают 200 — 1500 л. Но выбрав самый большой объем значительно увеличивают затраты на тепловой носитель.

Второй фактор, влияющий на выбор той или иной модели бойлера — это тот расход теплоносителя, который проходит через контур нагрева (они указаны в техническом паспорте изделия). Если рассматривать их процентное соотношение, тогда это число должно составить 40% от общей массы жидкости, проходящей через котел отопления.

Третий фактор, материал из которого выполнен бак и его качество. Самыми хорошими и дорогими являются баки из нержавейки. Существуют и другие параметры, по которым происходит выбор качественного водонагревателя, но здесь рассмотрены основные из них.

Как сделать самим бойлер косвенного нагрева

Для этого необходимы следующие элементы:

корпус
нагревательный элемент
фитинги
утеплитель.

Для бака применяют любую емкость больших размеров, а змеевик или нагревательный элемент собирают из медных трубок. Далее действуют по следующему алгоритму:

Подготавливают бак, лучше, если он будет из нержавейки или пластика (термостойкий), который сшит полиэтиленом или пропиленом.
Из медной трубы делают змеевик, длину которого определяют, перемножив шаг спирали и длину внутренней окружности бака. Но иногда его заменяют обычной трубой, которая по сечению совпадает с горловиной бака.
Перед тем как устанавливают змеевик в крышку и на дно емкости, сюда же врезают штуцера.
Монтируют змеевик в систему отопления. Для этого в центре дна и крышки емкости вырезают отверстия, в одно вставляют один конец нагревателя, а во второй — другой. Применив муфты и контргайки, герметизируют прибор. Чтобы это осуществить, на торце нагревателя нарезают резьбу, накручивают контргайки (они должны упираться в крышку и дно) и на выходе на них надевают шайбы и муфты.
Далее водонагреватель косвенного нагрева своими руками подсоединяют к водопроводу. Проверяют герметичность: заглушают штуцер (нижний) заливают воду, но змеевик проверяют до его установки в накопитель.
Утепляют конструкцию, для чего ее и оборачивают минватой или фольгированным материалом.

Заключение

Если рассматривать преимущества водонагревателя косвенного типа, то можно отметить, тот факт, что горячую воду можно применять в нескольких точках одновременно, причем ее температура во всех местах будет одинаковой. Этого нельзя добиться при применении бойлера другого типа. Такой агрегат можно сконструировать и собрать самостоятельно, важно немного разбираться в этом деле.

Бойлер косвенного нагрева что это такое?

Бойлеры косвенного нагрева отличаются от всех других источников теплой воды тем, что эта конструкция не имеет своего нагревательного элемента. Нагрев воды в такой системе осуществляется за счет воздействия внешних отопительных устройств. Это может быть котел, центральное отопление или солнечные батареи.

Принцип работы бойлера косвенного нагрева

Отличительной особенностью принципа работы бойлера косвенного нагрева заключается в том, что это устройство работает только вместе с внешними источниками отопления. От этого источника по змеевику, расположенному внутри бойлера, подается теплоноситель. Благодаря работе насоса, теплоноситель циркулирует и тем самым обогревает находящуюся в бойлере воду. Вся система закрывается теплоизоляционными материалами (пенополистиролом или полиуретаном) чтобы уменьшить тепло потери.

Холодная вода поступает в резервуар бойлера через трубы водоснабжения. Специальные патрубки служат для подключения к источнику подачи теплоносителя. Пройдя весь цикл по змеевику, источник тепла возвращается в отопительную систему через выходной патрубок. При выборе бойлера, следует руководствоваться мощностью источника отопления, если это значение будет недостаточным, вода не будет успевать нагреваться до нужной температуры.

Подключение к водоснабжению

Для бесперебойной подачи теплой воды следует строго соблюдать правила подключения бойлера косвенного нагрева. Основным нюансом подключения является то, что холодная вода обязательно должна подаваться снизу, т.е. входной патрубок подключается внизу бойлера. Однако существуют бойлера, где вход к подаче холодной воды находится сверху – это значит, что вода идет через всю систему до нижней точки.

Что касается выхода горячей воды, то он расположен, как правило, вверху. Патрубок забирает верхние слои воды, которые всегда самые горячие в баке. Благодаря подобной системе, водоснабжение горячей водой будет осуществляться до тех пор, пока в резервуаре не останется ни грамма теплой воды, только после этого пойдет холодная.

Схема подключения

Обвязка бойлера косвенного нагрева может осуществляться собственными руками, но для этого нужно знать некоторые особенности подключения. Змеевик, по которому осуществляется движение теплоносителя от источника, представляет собой спиральную трубу, проходящую по всей длине бойлера. Под воздействием выталкивающей силы насоса, теплоноситель проходит по контуру и в холодной воде охлаждается до определенной температуры. После нескольких циклов температура змеевика выравнивается с температурой воды внутри бойлера, в этот момент срабатывает реле, размыкающее электрическую цепь в электронасосе.

Как только температура воды понизится до определенной отметки, цепь вновь замыкается и подача горячего теплоносителя в змеевик возобновляется. Для большей эффективности нагрева и уменьшение энергетических затрат, подключать змеевик нужно сверху к источнику теплоносителя. В противном случае теплоноситель не охлаждался бы до максимального значения, проходя в конце своего пути теплые слои воды, из-за чего понижался бы КПД. Внизу приведена типовая схема подключения бойлера косвенного нагрева к источнику тепла и его соединение с потребителями теплой воды.

Преимущества бойлера косвенного нагрева

Среди большого числа преимуществ бойлеров косвенного нагрева, многие отмечают отсутствие энергозатрат. Однако это утверждение не совсем верно, энергетические затраты присутствуют, за счет охлаждения теплоносителя, но они в несколько раз меньше чем, при использовании бойлеров, работающих от электричества или других источников энергии. Кроме того, мощность у бойлеров косвенного нагрева больше, чем у многих аналогов, а значит вода может нагреваться намного быстрее. Это преимущество позволяет подключать бойлер к нескольким потребителям горячей воды, например, одновременно смеситель в ванной и на кухне.

Главные преимущества бойлера косвенного нагрева:

Уменьшение энергозатрат
Большая производственная мощность
Быстрота нагрева
Простота подключения

К недостаткам бойлеров данного вида можно отнести, то что они зависят от подключаемых источников тепла. Например, если в этом качестве выступает отопительная система, то в летнее время она не будет работать.

В таком случае, приходится пользоваться электричеством, для этого практически все модели бойлеров оборудуются электрическими ТЭНами.

Бойлеры косвенного нагрева незначительно превосходят по цене электрические аналоги аналогичного объема. Еще одним недостатком можно считать расход энергии для отопления помещения на нагрев воды. В частных домах эта проблема решается с помощью увеличения подачи топлива. В любом случае, в результате энергопотери окажутся ниже, чем при использовании альтернативных способов получения горячей воды.

Анализируя многочисленные отзывы владельцев бойлеров косвенного нагрева, можно прийти к выводу, что данная система широко востребована. Несмотря на то, что многие сталкиваются с проблемой теплого водоснабжения в летний период года, эта проблема все же решаема.

Даже если конструкцией бойлера не предусмотрен обогрев от электричества, не стоит отчаиваться. Для того, чтобы не тратить большое количество топлива для работы отопительной системы, ее можно перевести в экономный режим. Для этого стоит только перекрыть все отопительные контуры, за исключением того, что подается на бойлер.

Видео: подключение бойлера косвенного нагрева

Что такое бойлер косвенного нагрева и для чего он нужен?

Как устроен бойлер косвенного нагрева
Принцип работы устройства
Достоинства и недостатки системы
Как правильно выбрать бойлер?

Что такое бойлер косвенного нагрева и зачем он нужен? Этот вопрос часто задают владельцы частных домов. Многие справедливо полагают, что если у них уже есть установленная система отопления, которая позволяет снабжать дом не только отоплением, но еще и горячей водой для хозяйственных нужд, то зачем тратиться и устанавливать бойлер косвенного нагрева? На первый взгляд устройство бойлера и вправду выглядит как излишняя трата средств. Но это не так.

Бойлер косвенного нагрева имеет очень низкий коэффициент теплопотерь.

Бойлер косвенного нагрева представляет собой водонагреватель, который позволяет обеспечить бесперебойной подачей горячей воды всех домочадцев одновременно.

Схема подключения водонагревателя на солнечной энергии.

К тому же его конструкция не предполагает наличие собственного теплоисточника. В качестве теплового носителя для бойлера косвенного отопления используются внешние источники тепла. Ими могут быть отопительный котел, центральное отопление и т.д.

Итак, для чего же нужен бойлер косвенного нагрева воды? Возьмем в качестве примера ситуацию, когда хозяйка дома решила помыть посуду, а хозяин дома тем временем решил принять душ. В этом случае оба столкнутся или с нехваткой горячей воды, или с резким снижением температуры воды, что тоже малоприятно. Устройство данного водонагревателя позволит избежать таких ситуаций, поскольку он сможет компенсировать возникшую нехватку горячей воды.

Как устроен бойлер косвенного нагрева

Внешне бойлер косвенного нагрева выглядит как большой бак, имеющий цилиндрическую форму. А сама конструкция бойлера состоит из следующих частей:

корпус бойлера
утеплитель
бак, выполненный из нержавеющей стали
термометр
теплообменник
магниевый анод.

Схема системы отопления с прямым контуром.

Благодаря наличию слоя утеплителя между баком и корпусом самого бойлера коэффициент теплопотерь составляет 3-4ºС в сутки. Термометр позволяет контролировать заданную температуру воды в баке. Теплообменник представляет собой спиралевидную стальную или латунную трубку, которая располагается внутри самого бойлера. Очень часто эта трубка имеет сложную форму и располагается ближе к нижней части бойлера. Производители утверждают, что именно благодаря этому факту можно добиться равномерного нагрева воды во всей емкости. Магниевый анод призван защищать бак от гальванической коррозии. Практически все электрохимические реакции будут воздействовать на магниевый анод, не тронув при этом другие детали водонагревателя. Со временем эту часть водонагревателя придется заменить, так как она подвергается постоянному износу.

Практически все новые модели современных бойлеров имеют альтернативный источник тепла. Такие устройства называют еще комбинированными. В летний период, когда отопительный сезон закончился, бойлеры используют для подогрева воды либо электричество, либо газ. На рынке также существуют такие модели, которые способны нагревать воду за счет солнечного света.

Вернуться к оглавлению

Принцип работы устройства

Схема устройства косвенного водонагревателя.

Бойлер косвенного нагрева устроен несложно, да и принцип его работы будет понятен любому. Внутри большого бака проходит полая внутри спиралеобразная трубка, чаще всего ее называют змеевик. В трубке непрерывно циркулирует теплоноситель. Постоянную циркуляцию обеспечивает специально установленный для этих целей насос, который, в свою очередь, снабжен автоматической системой управления. Как только температура воды достигает заданного параметра, насос отключается. Так как источником теплоносителя выступает работающая система отопления, то в момент нагревания воды в бойлере возможно незначительное снижение температуры у отопительных элементов. Однако нагрев воды в баке происходит достаточно быстро, поэтому заметить снижение температуры на короткое время можно только при помощи градусника.

Схема подключения бойлера косвенного нагрева.

После того как вода в баке станет нужной температуры, она долго еще будет оставаться таковой. Существенно снизить потери тепла в баке помогают современные изоляционные материалы. В качестве теплоизоляции для бойлеров отлично подойдет пенополистирол или полиуретановая пена.

Каждый бойлер имеет два патрубка для ввода и вывода, и они выполняют разные задачи. Патрубок ввода соединяется с отопительным котлом, где через него в змеевик поступает теплоноситель, тем самым, нагревая воду в баке. А патрубок вывода подает уже нагретую воду непосредственно к месту ее подачи.

Перед тем как вы решитесь на покупку бойлера, обязательно уточните мощность вашей отопительной системы. Ведь если вы приобретете бойлер с большим объемом, есть вероятность того, что стоящая у вас дома отопительная система попросту не справится с поставленной задачей. Либо нагрев будет происходить очень медленно, и в этот период температура отопительных приборов резко снизится, что крайне отрицательно отразится на комфорте проживающих в доме людей. Еще вам нужно будет заранее выбрать, какой именно тип бойлера вы хотите приобрести: напольный или настенный. Если у вас настенная водонагревательная система, то и бойлер лучше всего приобретать настенный. И наоборот. Специалисты советуют приобретать отопительную систему и бойлер косвенного нагрева у одного производителя. В этом случае монтаж и установка пройдут легко и быстро. А результаты их работы будут эффективны и продуктивны.

Вернуться к оглавлению

Достоинства и недостатки системы

Принцип подключения бойлера косвенного нагрева.

Главными и основными преимуществами бойлеров косвенного отопления в отличие от нагревателей проточного типа считаются:

Способность нагревать воду в больших количествах.
Компенсация возникающего дефицита горячей воды в период пиковой нагрузки. Например, когда хозяйка решила помыть посуду, а хозяин принять душ. Благодаря бойлеру сразу несколько человек в доме смогут использовать горячую воду, не причиняя дискомфорта другим пользователям.
Себестоимость воды, нагретой бойлером косвенного нагрева, крайне низкая. Ведь для ее производства не было потрачено дополнительной энергии. Косвенный источник тепла полностью удовлетворил потребность в нагревании воды. В зимний период времени использование бойлера становится крайне актуально благодаря высокой экономии потраченной энергии на нагрев и отопление.
По сравнению с водонагревателем проточного типа использование бойлера косвенного нагрева дает возможность осуществлять подачу горячей воды сразу по нескольким направлениям.
Возможность использовать альтернативные источники тепла (газ, электричество, солнечный свет и т.д.).

К недостаткам бойлеров косвенного нагрева можно отнести следующее:

Высокая стоимость оборудования. Учитывая тот факт, что для установки бойлера косвенного нагрева необходимо предварительно установить котел отопления, монтаж первого ложится тяжелым финансовым бременем на хозяев частного дома.
Для того чтобы нагреть воду в емкости массой 100 л, уйдет несколько часов. На этот период времени температура отопления во всех жилых помещениях будет снижена.
Вся конструкция занимает довольно много места. Обычно котел отопления и бойлер косвенного нагрева устанавливают в непосредственной близости друг к другу. А так как габариты оборудования немаленькие, то порой для них отводится целое небольшое помещение в хозяйственной зоне.

Вернуться к оглавлению

Как правильно выбрать бойлер?

Основной критерий, которым вы должны руководствоваться при выборе бойлера. #8211 это его емкость. Для того чтобы понять, какой должна быть оптимальная масса вашего водонагревателя, вы можете воспользоваться среднестатистическими показателями, а затем умножить их на количество проживающих в доме человек и получившуюся цифру округлить в большую сторону.

Схема подключения бойлера косвенного нагрева к отоплению.

Итак, статистика гласит, что в сутки человек тратит горячей воды на:

умывание #8211 6-16 л
мытье посуды #8211 20-25 л
душ #8211 60-85 л
принятие ванны #8211 160-180 л.

К примеру, для того чтобы нагреть воду до нужной температуры в бойлере косвенного нагрева емкостью 20 л, понадобится около 40 минут, а у 200-литрового бойлера на это уйдет около 6 часов.

После того как вы определились с необходимым объемом бойлера. обязательно уточните, из какого материала выполнен змеевик. У недорогих бойлеров змеевик выполнен из стали и приварен к баку. А в моделях более высокой ценовой категории змеевик съемный и выполнен из латуни. Конечно, съемный змеевик более практичен, так как со временем вы легко сможете его снять и прочистить от накопившейся в нем накипи.

Также недорогие модели имеют в качестве защитного покрытия слой стеклокерамики или эмали. Однако такое покрытие не совсем надежно, потому что внутри бака будут происходить постоянные перепады температур, что со временем приведет к микротрещинам и уже не спасет от коррозии металла. Поэтому, покупая бойлер, выбирайте бак, который сделан из нержавеющей стали, такой бойлер обойдется вам дороже, но и прослужит гораздо дольше.

Следующее, на что вам нужно будет обратить внимание, #8211 это материал утеплителя. В некоторых моделях в качестве утеплителя используют поролон, этот материал крайне ненадежен и непрактичен. Лучше всего для этих целей подходит полиуретан. Именно с таким утеплителем потери тепла из бака практически исключены, а значит, не тратится лишняя энергия на то, чтобы вновь подогреть воду.

Бойлер косвенного нагрева

Бойлер косвенного нагрева стремиться максимальным образом использовать тепло вашего котла. Рачительный хозяин давно подметил, что теплогенерирующий котел вполне может поделиться своим драгоценным теплом с другим оборудованием. Зимой так печально наблюдать, как горячие потоки буквально улетают в трубу.

Косвенным образом использование возможностей отопительной системы, становится сегодня все более популярным, среди обитателей загородных домов и коттеджей частного сектора. Непрямой нагрев воды для системы ГВС, является наиболее энергетически эффективным, экономичным и грамотным способом для подогрева воды из всех доступных методов.

Бойлер косвенного нагрева, в противоположность прямому, нагревающему воду посредством газа либо электричества, обеспечивает жилье горячей водой из минимального расчета стоимости. Нагреватель такого типа представляет собой резервуар в виде прямоугольника, куба или бочки изготовленного из металлического листа с теплосберегающим изоляционным материалом и напоминает огромный термос.

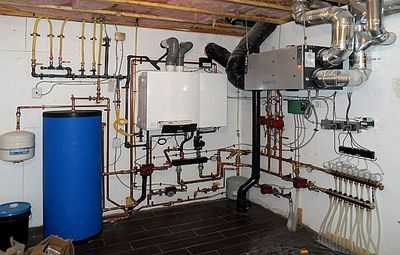

Устанавливается бойлер косвенного нагрева обычно рядом с котлом в котельной, существуют фирменные комплекты, где установка продумана непосредственно на котловое оборудование .

Что такое бойлер косвенного нагрева

Для чего он нужен?, в первую очередь задается вопросом типичный обыватель. Владельцы загородных домов справедливо полагают, что гораздо легче купить двухконтурный котел. Один контур будет использован на обогрев хозяйства посредством системы отопления. Второй контур будет готовить горячую воду для ГВС, таким образом сразу закрываются два вопроса одной покупкой.

Бойлер косвенного нагрева

Да, подобные рассуждения справедливы, но до определенной поры. Во первых — двухконтурный котел мгновенно переходит в режим приготовления горячей воду как вы только открываете кран. Котел совершенно перестает в это время заботится о вашей системе отопления, бросая ее на произвол судьбы. Попросту котел всю свою мощь направляет на подогрев ГВС, блокируя подогрев теплообменника отопления.

Во вторых, как правило, двухконтурный котел не обладает в полной мере функциональностью газовой колонки, его мощности хватает с трудом на одну точку водоразбора. Получается, если семья вернулась с лыжной прогулки, и домочадцы решили принять душ, то отопительная система будет выключена как минимум на пару часов.

К тому же, остальным членам семьи придется терпеливо ждать всех участников и не открывать кран на кухне, если не хотят услышать лестные слова в свой адрес. Таким образом, лишь на первый взгляд бойлер косвенного нагрева выглядит как лишняя трата финансов. На самом деле это необходимость для обеспечения комфортного проживания. Приемлемым компромиссом, станет вердикт купить бойлер косвенного нагрева, емкостью на 200 литров.

Принципиальная схема бойлера косвенного нагрева

Установленный внутрь теплообменник — сердце конструкции, изготавливается чаще всего из латуни или углеродистой стали, по нему из котла отопления циркулирует теплоноситель. Теплообменник имеет вид спирали, позволяющий довольно быстро и результативно нагревать жидкость в баке.

Через выходное отверстие горячей и входное холодной воды, устройство соединяется с главной водоснабжающей системой. Получается, что устроен бойлер косвенного нагрева более чем просто, и даже не понятно, почему простейшее изобретение так долго не использовалось человечеством.

Затратив всего три с половиной минуты на просмотр видеообзора вы поймете принцип работы бойлера косвенного нагрева, тем более что видео ряд легче воспринимать в пониманию:

Косвенный нагрев имеет следующие преимущества в использовании:

Главное преимушество — бойлер косвенного нагрева не требует финансовых затрат на эксплуатацию. Он совершенно не обременяет электропроводку дополнительной нагрузкой в пиковый отопительный период, потому что описываемая система не потребляет электричество;

Вследствие замкнутого контура, вода постоянно циркулирует через котел и находится в горячем состояинии, после открытия крана, потребитель немедленно получает горячий поток не сливая холодный отстой;

Процесс рециркуляции не только сохраняет воду горячей, но и уберегает систему ГВС от заражения патогенными микроорганизмами – Легионеллами. Поддерживаемая высокая температура, препятствует их развитию.

Проточная вода исключена от взаимодействия с внутренней поверхностью трубок теплообменника, в нем не откладывается накипь и соли, что обеспечивает возможность долговременной эксплуатации системы котла;

Большие запасы горячей воды и увеличенная мощность современных конструкций позволяют жидкости нагревается гораздо быстрей традиционных накопителей. Объемы запасов спокойно дают возможность подключить бойлер косвенного нагрева к двум и более точкам, потребляющим горячую воду.

Змеевик теплоносителя и и вспомогательный ТЭН защещены от корозии специальным анодом. По сути, анод берет на себя всю нагрузку по корозии, продлевая ТЭНам срок службы.

Есть у данного устройства и некоторые минусы заключающиеся в:

зависимости от подключаемых тепловых источников;
в летний период, при отсутствии отопления, бойлер необходимо подключать к электричеству, именно для этого он комплектуется электронагревателями.

По существу, косвенная система нагрева воды использует тепловую энергию, генерируемую твердотопливным или газовым котлом. Сочетание теплогенерирующего устройства и бойлера косвенного нагрева — вынуждает котел выполнять двойную работу. Особенно преимущество ощущается в зимнее время — получается, что вода нагревается бесплатно, ввиду того что система отопления так или иначе работает.

Зимой, затраты на нагрев воды, могут составлять до одной трети всех счетов за электроэнергию. Присоединение косвенной системы бойлера к газовому или пеллетному котлу, эффективно способствует экономии наших финансов.

Преимущества и отрицательные стороны бойлера непрямого нагрева

К положительным факторам использования такого бойлера можно отнести:

Косвенный водонагрев не создает дополнительную нагрузку на электропроводку, особенно в сезон отопления, так как он подключается к централизованному отоплению и никакого отношения к электричеству практически не имеет;
при грамотном подключении и настройке бойлер способен показывать высокий коэффициент производительности с приемлемым сопоставлением затрат;
нагреватель, расположенный внутри также как и теплоноситель не соприкасаются с входной водой, обеспечивая тем самым продолжительность эксплуатации и безопасность агрегата;
всегда есть возможность подключить бойлер косвенного нагрева к другим тепловым источникам, а также одновременно использовать несколько устройств, создавая каскад.

Бойлер косвенного нагрева

От коррозии бак и аварийный ТЭН предохраняет анод из магниевого сплава. Во избежание предельно допустимого давления, в бойлере установлен терморегулятор и клапан предохранения. Корпус бака может быть в любом исполнении, под самые разные интерьеры.

Наряду с неоспоримыми преимуществами у данной системы присутствуют и недостатки:

при необходимости переоборудования существующей системы нужно быть готовым к затратам;
цена бойлера косвенного нагрева весьма высока, первоначальные затраты на преобретение и монтаж потребует значительные финансовые средства. Так, цена всегда будет выше, чем стоимость проточных электрических или газовых водонагревателей;
после монтажа и первого запуска нагрев первых 100 и более литров воды будет длиться до двух часов, что может отрицательно сказаться на отоплении дома в этот период;
купить бойлер, это еще пол дела, емкость 100 – 200 литров имеет большие габариты, которые придется учитывать, ваша котельная должна обеспечить свободное место.

Как выбрать бойлер косвенного нагрева

Основным отличием бойлера от традиционного водонагревателя является емкость бака. Для правильного выбора и избежания чрезмерных затрат, при покупке бойлера, нужно знать какой объем воды в потребуется на удовлетворения спроса семейной ячейки. Усредненные показатели представлены такими расчетами: личная гигиена, в день — до 15 литров; мытье кухонной утвари — до 25 литров в день; душ — до 100 литров в день; ванная — до 200 литров.

Принято считать, что один человек расходует порядка ста литров горячей воды, но это, конечно же, условность, реальное потребление зависит от самого человека, и его привычек. Кто-то посещает душевую по два раза в день, другой на прием ванны тратит один день в неделю. Наверняка можно сказать, что больший объем нагревателя будет иметь и большую стоимость.

Бойлер косвенного нагрева

Вторым важным фактором, влияющим на стоимость бойлера оказывают материалы из которого он исполнен, в частности внутренние его части. Рекомендуется выбирать агрегат с латунным змеевиком, что дает более эффективный нагрев в сравнении со стальным. Латунь удобна также тем, что отчистить от нее накипь гораздо легче чем от стали.

Следует учитывать и уровень защищенности от коррозии. В недорогих моделях поверхность баков покрывается эмалированным слоем либо стеклокерамикой. В более качественных приборах вместо внутреннего покрытия, в производстве бака, используется нержавеющая сталь.

Хороший бойлер должен быть обеспечен теплоизоляционным слоем. В качестве этого материала используются либо базальтовая вата, либо газонаполненный пластмасс — пенополиуретан. Если теплоизоляция бойлера представлена поролоном, лучше обойти вниманием данную модель.

Правильное подключение бойлера косвенного нагрева

Первым шагом, следует грамотный выбор места расположения прибора. Нужно учитывать, в месте монтажа бойлера, быструю и легкую доступность к важным соединительным звеньям системы — это позволит осуществлять регламентные ремонтные работы оборудования и проводить техническое обслуживание.

Модели навесного исполнения бойлера косвенного нагрева, потребуют в месте крепления крепкую кирпичную несущую стенку. Стены из гипсокартона или легкие межкомнатные перегородки не могут обеспечить требуемаю жесткость и не могут в полной мере быть задествованы в монтажных работах

Расстояние от креплений бака до потолка должно быть 15-20 см. Крепежом выступают распорные болты анкерного типа, а их длина и поперечник выбираются исходя и материала стены и объемности бойлера.

Примерная нагрузка на вырывание емкости до 100 литров — от 25 до 25 килограмм, при креплении на бетонную стену будет достаточно болта толщиной 10 мм в диаметре и 100 мм длинной. Для таких же параметров, но с учетом кирпично-шлакоблочной стены болт нужен диметром в 12 мм длинной 120 мм.

После монтажа к стене нагревателя следует его подключение, для этого:

на него устанавливается два раздельных крана для перекрытия;
наматывается фум-лента и присоединяется клапан сброса на линию входа холодной воды;
выполняется присоединение к водоснабжающей системе гибким шлангом;
после всех присоединительных операций можно подать холодную вод на водогрев и одновременно откутить кран горячей воды — это позволит стравить возможный воздух.

Подключение бойлера косвенного нагрева

Может быть осуществлено используя как гидравлическую систему, так и электрическую. Самой эффективной считается схема, при которой подключение происходит на 2-х насосах, т. е. гидравлическая схема, где один из насосов выполняет функции обогревателя для помещения, а второй используется для непрямого обогрева непосредственно бойлера. Электроподключение выполняется через систему релейного переключения.

При подключении бойлера косвенного нагрева через два насоса, теплонесущие потоки двигаются в разных направлениях благодаря функционированию рециркуляционных (оборотных) насосов.

Магистраль горячего водоснабжения, идущей из теплоносителя и водонагревателя, единовременно подключена к циркуляционным насосам, а регулирование рабочего режима насосов обеспечивает датчик температуры нагревателя.

За насосами в последовательности обязательно ставится арматура прямого действия в виде обратного клапана, для автономности и независимой работы насосов друг от друга.

Подключение к трубам из различных материалов

Врезка бойлера может несколько отличаться, что зависит от того из какого материала состоит водопроводная труба.

Полипропиленовая труба

Трубы не зашитые в стену не создадут проблем с подсоединением. Работа будет заключаться в разрезе водоснабжающей трубы в требуемом месте и впайке в отверстия тройников, от которых пойдут трубки к бойлеру. Краны соединяются обыкновенными муфтами. Если трубы замурованы, то алгоритм действий немного изменится:

трубы следует вскрыть;
происходит врезка;
отводятся патрубки;
трубы зашиваются в стену.

Трубы из металлопластика

Так как монтировать скрытым методом такие трубы технологий нет, врезка не будет являться проблемой. Трубы разрезаются, к ним крепятся тройники и подводятся трубы водоснабжения к нагревателю.

Стальные трубы

Подключение к трубам из стали — сложное дело. В этом случае рационально использовать патрубки смесителя, посредством которых будет подключаться бак. На патрубки одеваются тройники, посредством их подсоединения, подключается водогрев и смеситель к одной трубе.

Частые ошибки при подсоединении бойлера косвенного нагрева

Распространенной ошибкой является не подходящее место размещения бойлера. Его следует устанавливать в предельной близости к отапливающему котлу, либо выпуску центрального отопления — это поможет сэкономить на прокладке дополнительных труб и на другой сопровождающей инфраструктуре.

Ванная комната практически идеально подойдет для этого, единственной загвоздкой остается ее небольшие габариты:

Бойлер косвенного нагрева

Еще одной «популярной» ошибкой является неверное подключение впуска холодной воды. Подключение в последовательном порядке входа-выхода вещества тепловой энергии (теплоностиеля) должно обеспечивать правильную и результативную работу бойлера.

Оптимальным и действенным вариантом для нагрева и теплоснабжения будет вход теплоносителя в водонагреватель сверху, а выход, соответственно, снизу.

Неверное присоединение циркуляционного насоса может повлечь массу неблагоприятных последствий, а именно:

отличное от горизонтального расположения двигательная ось может привести к скорому истиранию подшипников;
важным фактором есть содержание насоса в чистом состоянии и защищенности от мусора. Нужно регулярно проверять сетчатые фильтры.

Стоимость оборудования

Потенциальные покупатели сталкиваясь с выбором бойлера косвенного нагрева, решают задачу по поиску приемлемой цены за оборудование с оптимальными функциями. Стоимость представленного в магазинах оборудование сильно отличается в зависимости от модели. Вот лишь некоторые факторы влияющие на ценообразование:

Компания-производитель. Европейские аналоги в силу влияния высокой стоимости EURO, будут стоить дороже тех же корейских. Тем не менее, уровень качества ведущих брендов Еврозоны: BOSCH, ACV, Viessmann, Buderus, Vaillant, Baxi, Protherm, Drazice, Gorenje, остается всегда на высоте, что делает продукцию востребованной на отечественном рынке.
Материалы присутствующие в продукции и качественный показатель исполнения бака.
Комплектующие высококачественные и не очень. Дорогостоящие модели комплектуются баками из латунного или нержавеющего сплава. Корпусная обшивка из такого материала также ведет к увеличению цены.
Конструктивное решение. Модуль «бак в баке» приводит к удорожанию, в сравнении с традиционной конструкцией бойлера косвенного нагрева.
Габаритные параметры аппарата. Безусловно, более вместительный бак, предлагается по увеличенной стоимости.
Функциональные возможности . Оснащение входом для системы рециркуляции требует дополнительных затрат производственного процесса.Как можно догадаться, продавец все включит в итоговую цену.

На начало 2018 года, цена за конструкцию бойлера косвенного нагрева иностранного производства , с объемом от 100 литров формируется в районе 50-90 тыс. руб. Стоимость аналогичного бойлера с объемом 300 литров возрастает до 100 тыс. руб., а за аппарат вместимостью 1000 литров, придется выложить 350-450 тыс. руб.

Заключение

Исходя из многочисленных положительных отзывов обладателей бойлеров непрямого нагрева, можно увидеть, что система довольно популярна и востребована. При покупке той или иной модели, практически всю информацию можно найти в интернете, там же можно и проконсультироваться в интернет-магазинах специализирующихся на такой технике.

Для частных домов такие конструкции будут незаменимым помощником в экономии средств, а про отсутствие горячей воды можно будет забыть.

Бойлер косвенного нагрева: что это такое, почему и где его используют

В загородных домах часто устанавливают бойлер косвенного нагрева, что это такое знают все бережливые хозяева. Разберемся, как обеспечить дом горячей водой и при этом сильно сэкономить. Узнаем все о преимуществах оборудования и способах его подключения. Прочитайте статью и узнайте, как выбрать идеальный водонагреватель для вашего дома, как разработать проект подключения, и какие сопутствующие материалы предстоит приобрести.

Принцип работы

Сердце любого дома – это отопительный котел. В холодное время года он обеспечивает жилище теплом. Среди многообразия моделей отопительного оборудования часто выделяют двухконтурные приборы, выполняющие нагрев теплоносителя и воды в системе ГВС. Но при включении крана оборудование прекращает обогревать помещения и направляет всю свою энергию на нагрев воды. Именно поэтому при длительном использовании горячей воды дом может промерзнуть.

Гораздо экономичнее и эффективнее подключить к отопительному котлу водонагреватель. Принцип работы бойлера косвенного нагрева очень прост: оборудование использует энергию теплоносителя для нагрева воды. Оно подключается к отопительному котлу, но при включении воды даже в нескольких кранах обогрев дома не прекращается. Оборудование представляет собой бак, внутри которого расположена спиралеобразная трубка (змеевик). По ней течет теплоноситель, нагревая воду.

Чтобы понять, что такое бойлер косвенного нагрева и для чего он нужен, необходимо представить большой бак для воды с расположенной внутри трубкой. Стенки оснащены слоем утеплителя. Благодаря этому вода всегда остается теплой. При наличии такого оборудования хозяева смогут воспользоваться горячей водой в любой момент.

На поддержание температуры жидкости тратится минимальное количество энергии: поток нагретого теплоносителя разделяется: первая его часть подается на змеевик, а вторая – в отопительную систему. Отработанная жидкость возвращается к котлу для дальнейшего нагрева. Установка бойлера косвенного нагрева лишь незначительно увеличивает расход топлива.

Преимущества

Водонагреватель косвенного нагрева – это распространенное оборудование для загородных домов. Его популярность обусловлена несколькими преимуществами:

экономичность;
постоянное поддержание высокой температуры воды;
нагрев большого объема жидкости за короткое время;
возможность подключения нескольких точек водозабора;
при необходимости выполняется подключение нескольких источников тепла;
работа с любыми отопительными котлами.

Бойлер косвенного нагрева – это универсальное оборудование, его можно подключить к любому отопительному котлу (твердотопливному, электрическому, газовому, комбинированному). При этом теплоноситель не соприкасается с нагреваемой жидкостью. Некоторые люди меняют воду на незамерзающую жидкость – антифриз. Это позволяет оставлять дом без отопления в холодное время года и не боятся замерзания и растрескивания труб.

Внимание! Антифриз в системе представляет большую опасность для людей. При наличии небольшой трещины в змеевике ядовитая жидкость попадает в водопроводную систему. Это может привести к отравлению людей. Можно использовать практически безопасный для здоровья пропиленгликоль. Но его попадание в воду так же может вызвать неприятные последствия.

Недостатки

Прежде чем оснастить свое жилище системой горячего водоснабжения необходимо узнать как можно больше о бойлере косвенного нагрева: что это, как работает, какие недостатки имеет. У водонагревателя, работающего совместно с отопительным котлом, мало минусов:

Стоимость оборудования высока, поэтому хозяевам необходимо готовиться к значительным тратам перед установкой системы.
В теплое время года отопительный котел перестает функционировать, а значит, прекращается нагрев воды. Хозяевам необходимо найти альтернативный источник ГВС.
Водонагреватели имеют большую емкость для воды и внушительные габариты, поэтому для их размещения потребуется просторное помещение.

Чтобы обеспечивать людей горячей водой даже при выключенной отопительной системе, производители разработали бак с трубчатым электронагревателем (ТЭН). Он может нагревать воду в теплое время года.

Как выбрать

Совместная работа отопительного котла и бойлера косвенного нагрева обеспечивает быстрый нагрев воды при минимальных затратах. Но получить выгоду от установки такого оборудования можно только при правильном подборе водонагревателя.

Главным критерием выбора оборудования является объем бака. Он зависит от количества людей, принимающих душ и от количества точек забора воды. Все схемы для определения объема бака рассчитаны на среднестатистического жителя частного дома. Подбирать оборудование необходимо проанализировать привычки домочадцев и только после этого найти оптимальный вариант.

Еще один важный критерий выбора – это материал изготовления змеевика и самого бака. Наибольшей эффективностью обладает нагревательный элемент, выполненный из латуни. Он отличается высокой теплопроводностью и быстро нагревает воду.

При производстве бака необходимо обеспечить защиту металла от коррозии. Внутреннюю часть недорогих резервуаров покрывают эмалью. Но такой защитный слой уязвим, он может со временем испортиться. Долговечные резервуары изготавливают из нержавеющей стали.

Схема подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу любого типа выполняется по одним и тем же схемам: приоритетом или без. В первом случае теплоноситель при необходимости изменяет направление движения и прекращает отапливать дом, а вся энергия котла направляется на обогрев. Этот метод позволяет быстро нагревать большой объем воды.

При этом отопление дома приостанавливается. Но бойлер, в отличие от двухконтурного котла, нагревает воду на короткое время и помещения не успевают остыть.

Особенности подключения бойлера косвенного нагрева зависят от материала труб:

полипропилен;
металлопластик;
сталь.

Проще всего подключить оборудование к коммуникациям из полипропилена, не зашитым в стены. В этом случае мастеру предстоит разрезать трубу, установить тройники, с помощью муфт подключить трубы, идущие к бойлеру.

Для подключения к скрытым полипропиленовым коммуникациям необходимо дополнительно установить патрубки, идущие к трубам в стенах.

Технологии скрытого монтажа металлопластикового водопровода не существует, поэтому подключение будет идентично подключению полипропиленовых открытых коммуникаций.

Видео описание

Подключение бойлера в видео:

При установке водонагревателя необходимо в первую очередь правильно выбрать место расположения в соответствии с требованиями:

Быстрый доступ к соединительным звеньям водопровода для быстрого выполнения ремонтных работ.
Близость коммуникаций.
Наличие прочной несущей стены для крепления настенных моделей. При этом расстояние от крепежей до потолка должно составлять 15–20 см.

Когда место для оборудования найдено, необходимо выбрать схему обвязки бойлера. Большой популярностью пользуется подключение с помощью трехходового клапана. Схема позволяет параллельно подключить несколько источников тепла к одному водонагревателю.

При таком подключении легко регулировать температуру воды в бойлере. Для этого устанавливаются датчики. При охлаждении жидкости в баке они подают сигнал на трехходовой клапан, который перекрывает подачу теплоносителя в систему отопления и направляет его в котел. После нагревания воды клапан вновь срабатывает, возобновляя отопление дома.

При подключении далеко расположенных точек забора воды необходимо сделать рециркуляцию. Это поможет поддерживать высокую температуру жидкости в трубах. При открывании кранов люди будут сразу получать горячую воду.

Видео описание

Подключение с рециркуляцией в этом видео:

Возможные ошибки

При подключении бойлера косвенного нагрева люди совершают несколько распространенных ошибок:

Главная ошибка – это неправильное размещение водонагревателя в доме. Установленный вдали от источника тепла аппарат требует прокладки труб до него. Это приводит к увеличению затрат. При этом в трубопроводе остывает теплоноситель, идущий к бойлеру.
Неправильное подключение выпуска холодной воды снижает эффективность прибора. Оптимально расположить ввод теплоносителя в верхней части прибора, а выход – в нижней.

Чтобы увеличить срок эксплуатации системы, необходимо правильно выполнить подключение и после этого выполнять периодическое обслуживание оборудования. Важно чистить насос и поддерживать его работоспособность.

Коротко о главном

Бойлер косвенного нагрева – это экономичный способ организовать дома систему горячего водоснабжения. Оборудование использует для обогрева энергию отопительного котла, это не приводит к дополнительным тратам.

Водонагреватель – это долговечное оборудование, поэтому следует выбирать качественную установку. Лучше всего себя показали баки из нержавеющей стали с латунным змеевиком. Они быстро нагревают воду и не боятся коррозии.
