Как проверить тэн водонагревателя мультиметром на пробой

Как проверить тэн водонагревателя мультиметром

Во многих привычных нам бытовых приборах, основная функция которых связана с нагревом воды или воздуха, используются в качестве нагревательных элементов трубчатые электрические нагреватели (ТЭНы) самых различных мощностей. Для примера можно назвать распространённые виды бытовой техники, без которых редко кто обходится: электрический чайник, стиральная машина, утюг, электрический конвектор, кипятильник, духовой шкаф. Самыми мощными ТЭНами из всех агрегатов, используемых в домашних условиях, оборудованы бойлеры для нагрева воды на домашние нужды.

Во всех бытовых приборах ТЭН является самым слабым звеном — оборудование чаще всего перестаёт работать именно из-за повреждения этого электронагревательного элемента. Исправность ТЭНа проверяют прибором под названием «мультиметр», а каким образом проводятся измерения — об этом рассказывается в нашей статье.

С какой целью производится проверка?

Электроутюг или бойлер — это оборудование, в состав которого входят и другие устройства, так или иначе влияющие на работу всей системы. Эти устройства тоже не вечные, поэтому в случае неисправности оборудования в целом владельцем не следует сводить причину только лишь к выходу из строя ТЭНа. Нередко выбрасывают на помойку электрические чайники из-за того, что они стали медленно нагревать воду или слишком часто отключаться, не доведя воду до кипения. При этом подразумевают, конечно, перегорание спирали в ТЭНе, хотя на поверку выходит, что причина не в электрической схеме узла, а в толстом слое накипи, которым покрыта вся трубка нагревателя. Всего и нужно было — почистить ТЭН снаружи.

Прежде чем приступать к ремонту или выносу бытовой техники на мусорку, следует произвести проверку нагревателя, чтобы убедиться в его неисправности.

Проверка позволит найти точную причину, почему не греет ТЭН, а уж потом можно решать, что с этим делать.

Чтобы понимать процесс проверки, следует знать, как устроен и работает ТЭН. Внутри трубки, которая одновременно является корпусом устройства, из металла, керамики или стекла проложена одна или несколько спиралей из материала, имеющего большое сопротивление. При включении ТЭНа в работу по спирали движется электрический ток, спираль разогревается до высокой температуры и разогревает при этом электроизоляционный материал, проложенный между стенками металлической трубки и спиралью. Электроизоляционный материал подбирается с учётом его теплопроводности. Она должна быть максимальной.

В свою очередь, электроизоляция разогревает трубку, а трубка греет воду или воздух в зависимости от назначения бытового агрегата. Во всех видах современной бытовой техники в схеме питания ТЭНа включается защитное устройство, предохраняющее нагреватель от перегрева. Указанное защитное устройство также может выйти из строя, что подтверждает рекомендацию не спешить с диагнозом системы, пока не проверены все его устройства.

Что нужно знать перед измерениями?

Если у вас имеется в наличии мультиметр, вы можете сделать тест нагревателя сломавшейся бытовой техники самостоятельно.

Но сначала нужно будет найти технический паспорт неисправного изделия и выяснить номинальное значение мощности его нагревателя.

Это важно, так как для тестирования электронагревателя нам потребуется знать номинальное значение его сопротивления, которое рассчитывается из формулы основного закона Ома:

где R – искомое электрическое сопротивление (Ом);

P – мощность ТЭНа (Вт);

U – рабочее напряжение сети (В).

Рабочее напряжение домашней электрической сети в основном 220 В. Мощность нагревателя можно узнать из паспортных данных бытового устройства (Вт). Величина сопротивления получается в Омах. Теперь можно заняться тестированием электронагревателя.

Проверка ТЭН мультиметром

Чтобы начать процесс тестирования, необходимо в первую очередь обезопасить свою работу отключением бытового агрегата от сети. Нужно просто выдернуть электрический шнур питания из розетки, а для электрической кухонной плиты с отдельной линией, пожалуй, отключить автоматы в квартирном электрическом щите. В любом случае нужно обесточить оборудование.

Дальше правильней будет действовать по следующему алгоритму.

Обеспечить доступ к выводам электронагревателя. Возможно, в некоторых случаях ТЭН придётся полностью извлечь из агрегата для удобства тестирования.

Отсоединить провода от нагревателя.

Если на устройстве накипь, то необходимо очистить ТЭН от неё.

После этого тщательно осмотреть нагреватель на предмет трещин, вздутий или других признаков повреждения.

Подготовить тестер (мультиметр), переключив его в режим измерения электрического сопротивления. Диапазон измерения нужно выбирать в зависимости от полученного результата, который мы рассчитывали по формуле номинального сопротивления для нагревателя своей техники.

Сначала следует прозвонить контакты нагревателя, для чего касаемся их щупами прибора и смотрим на результат. Спираль исправна, если показания тестера находится в пределах расчётного сопротивления. Если прибор показывает знак бесконечности (∞) или единицу (1), то это означает, что нагревательный элемент имеет обрыв и подлежит замене. В случае внутреннего замыкания тестер покажет цифру 0 (также нужна замена ТЭНа). В моделях нагревателей, где несколько спиралей, необходимо каждую пару выводов прозвонить отдельно.

Далее проверяется отсутствие пробоя изоляционного слоя спирали на корпус. Режим тестера переключается на «Зуммер». Один из щупов прибора замыкается на корпус водонагревателя, а другим по очереди нужно касаться выводов спирали. При пробое будет проходить сигнал, при исправном нагревателе никаких звуков раздаваться не должно. Если пробой имеется, нагреватель нужно заменить на новый.

При отсутствии каких-либо повреждений трубчатого нагревателя следует искать другие причины. Например, проверить шнур или линию электрического питания бытовой техники, если у неё нет вообще никаких признаков «жизни»; терморегулятор в случаях, когда происходит недогрев воды или раннее отключение питания ТЭНа. Терморегулятор можно протестировать тем же мультиметром, для чего его нужно извлечь из места монтирования и отсоединить все провода. Потом тестер устанавливается на режим прозвонки и щупами касаются обеих клемм. Если контакт имеется, то проверяют работу путём опускания стержня регулятора в воду с максимальной температурой (при этом мультиметр должен быть подсоединён к клеммам). Достигнув предельного нагрева, термодатчик регулятора должен разомкнуть контакты цепи, на что укажет характерный щелчок. При остывании воды термодатчик восстановит электрическую схему — прозвучит ещё один щелчок при замыкании контактов реле. Всё это укажет на исправность терморегулятора.

Мультиметром можно проверить исправность электронагревателей практически всех видов бытовой водонагревательной техники. И алгоритм действий ничем не отличается от вышеприведённого.

Имеются только некоторые нюансы по его извлечению. Но нужно запомнить, что извлекать ТЭН для проверки необязательно, если доступ к его контактам свободный. У стиральных машин имеются сложности с определением места нахождения как трубчатого нагревателя, так и его терморегулятора. Но в случаях, когда в сопроводительной документации нет информации о месте нахождения этих элементов, по марке машинки можно отыскать её подробное устройство через интернет.

Проверка ТЭНа на водонагревателе большой мощности (бойлере) также не отличается от той проверки, что мы уже описали, но здесь вместе с ТЭНом обязательно следует проверить терморегулятор с датчиком.

Как проверить ТЭН мультиметром, смотрите далее.

Как проверить (прозвонить) ТЭН?

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак, как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U, Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

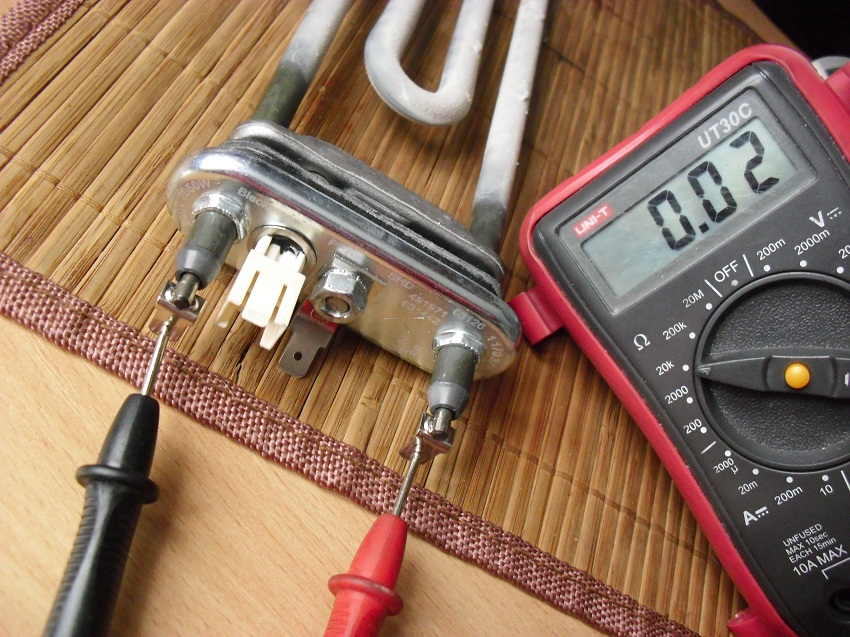

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Проходные выключатели схема без ответвительной коробки

Как выбрать квартирный электрощит

Что еще почитать?

все понятно, кроме замыкание внутри тена когда сопротимвление = 0…обьясните пожалуста ..

Когда ТЭН исправен, его сопротивление должно быть близко к расчетному.

Когда происходит замыкание витков спирали ТЭНа, его сопротивление уменьшается и близко к нулю.

Спасибо, всё написано доступным языком.

Благодарю автора за предоставленнные статьи и видеоинструкции. Хотя я и имею инженерное образование, но получал его от такого «препода», который не знал к каким клемам подключить сварочный аппарат, когда он позвал нас сварить ему гаражные ворота. Сейчас вижу, что простые общеизвестные формулы можно и нужно применять на практике, в домашних условиях и не бояться, что замкнешь или напартачишь. Главное получать знания от практиков, и что не маловажно, от таких которые могут доходчиво объяснить, что вопросов не остается.

При прозвонке ТЭНа мультиметр издает короткий писк, сопротивление порядка 400 — 500 Ом, которое стремительно возрастает до бесконечности. При периодической проверке сопротивление стремится к бесконечности. После интервала в 30-4- секунд и более история повторяется (короткий писк при начале измерения и возрастание сопротивления). При работе выбивает УЗО на шнуре водонагревателя и диф. автомат в щите. Произвел разборку, очистил ТЭНы (была ржавчина и накипь) — результата не дало. Что можете посоветовать?

Вы измеряете сопротивление или прозваниваете в режиме зуммера? Похоже, Вам необходимо заменить ТЭН. А выбивает УЗО и с ним диф. на вводе, поскольку у них нет селективности.

если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞). Объясните пожалуйста.

Когда спираль ТЭНа перегорает, цепь разрывается и по ней перестает протекать ток. Т.е. в цепи — обрыв.
Мультиметр в этом случае показывает 1 (единицу), а стрелочный тестер — ∞ (бесконечность).

Спасибо автору за доходчивое объяснение. Сам имею вышку по энергетике, только силовым сетям (основная сеть). Практики было мало по эксплуатации электрооборудования. Сейчас понадобилось. И очень благодарен, что все автор разложил по полочкам. Еще раз спасибо.

Пожалуйста, рад, что информация пригодилась!

Д. день такая же проблема как и под №6, только тен выдает 18 Ом. На корпус не звонится, как и должно быть. Но УЗО в щитке и на шнурке сразу вышибает оба при включнии. Ума не приложу при каких условиях такое может быть. Два года без проблем.

Здравствуйте. УЗО срабатывает, если в цепи есть утечка тока. Причина может быть не только в ТЭНе. Влажная среда — смотрите нет ли влаги.

Если есть возможность, проверьте мегаометром сопротивление изоляции ТЭНа. При наличии тока утечки УЗО будет срабатывать.

Выбивают оба УЗО, т.к. нет селективности по времени,так и будет при наличии утечки — будут выбивать оба, либо вышестоящее.

Попробуйте проверить всю эл.цепь бойлера до вилки.
Не поможет, попробуйте заменить ТЭН.

Здравствуйте. Спасибо за статью помогла разобраться в том, что тэн не сгорел, но к сожалению не смог решить проблему с бойлером. Попробую описать проблему и буду рад есть посоветуете где «копать».
Бойлер Timberk с 2-мя тенами каждый по 1Kw. На каждый тэн свой выключатель 1 и 2. При включении 1 все работает… т.е. нагрев идет и поддержание температуры термостатом. Но если включить 2 тэн (даже без 1-го) через 3-4 секунды выбивает УЗО которое стоит на вилке бойлера.
Думал, что сгорел или замкнул тэн… разобрал бойлер, нашел Вашу статью, отключил провода. Без подключенного тэна N2 если включить УЗО не выбивает, но и сопротивление он дает верное и «зуммер» не пищит на корпус тэна… Я в ступоре…может есть идеи куда еще «копать»…. Заранее благодарен.
PS: сам тэн N2 еще из бойлера не вытаскивал.

Попробуйте проверить сопротивление изоляции ТЭНа мегаомметром.
УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Спасибо Вам большое. Все дело было утечке через поврежденную изоляцию. На снятом ТЭНе получилось 4.4мА. Вот почему выбивало УЗО с задержкой в 3-4 сек. ТЭН заменил все стало ОК.
Но созрел еще один вопрос. Оригинального ТЭНа я не нашел и купил похожий (но на 1.3 Кв). То, что он немного мощнее это я думаю особо не страшно, быстрее будет греть, но вот в конструкции он отличается.
Попробую объяснить.
Старый ТЭН имеет трубку для термометра выше чем сам нагревательный элемент(НЭ), а новый имеет НЭ длинной как раз как старая трубка для термометра (т.к. он мощнее), а также новый ТЭН имеет 2 трубки для термометра разного диаметра, причем разного 4мм и 6мм. Та которая 4мм выше чем 6мм, но ниже на 1/3 чем в старом ТЭНе, а та которая на 6мм так вообще посередине ТЭНа заканчивается.
Но на старом трубка для термометра была как раз 6мм.
Я все-таки с набольшим усилием затолкал датчик температурный в 4мм канал (который повыше) и провел эксперимент … Включил новый ТЭН один на нагрев 45 градусов …..замерил температуру на выходе она была 50…затем включил еще 1 ТЭН (старый на 1 Кв, но с датчиком температуры выше т.е по факту у меня 2 датчика получается) и установил температуру 55 … после нагрева мерею термометром получается четко 55.
Вот теперь вопросики…
1. Я правильно понимаю, что термостат отключает по любому из сработавших датчиков температуры или он рассчитывает среднее значение?
2.Насколько «неправильно», что на новом ТЭНе я вставил датчик в «узкую» трубку.
3.Когда я достал неисправный ТЭН накипь лежала аккуратно внизу ТЭНа и была «рыхлой», а сам элемент был достаточно чист, но анода на нам не было (хотя место посадочное есть)
В новом тоже есть место для анода, но я его не поставил…
может все же надо было, как думаете (старый ТЭН был медным, а новый нержавейка)?
Вообще конечно пользуемся бойлером очень редко, когда горячую воду на профилактику отключают (макс. 1 мес. в год), но раз уж думаю в бойлер «залез» надо бы разобраться до конца что к чему.
Спасибо заранее за ответы, и что дочитали весь этот «опус» до конца ?

А как проверить пробой тена, если на амперметре нет зуммера?
Тем которым меряют ток в амперах.

Если у вас амперметр, то вы не проверите. Нужен прибор для проверки сопротивления.
Можно проверить стрелочным:
— обрыв будет показывать бесконечность (цепь разорвана);
— пробой на корпус, КЗ покажет ноль.

Здравствуйте Купил бак для нагрева воды.С ТЭНом 2кВт.Включил.ТЭН сразу начал гудеть.Остальное вроде в порядке.Подскажите почему гудит.Гудение похоже на сетевой фон.

Бывает шумит, как в чайнике при нагреве воды. Может быть гудит как трансформатор или дроссель, поскольку внутри ТЭНа проволочная спираль и витки могут издавать гул. Это не есть хорошо, обратитесь в сервис.

Здравствуйте. Измеряю тестером вилку стиральной машины. между 1 жилой и землей на вилке 1 кОм, между той же жилой и землей в розетке приблизительно тоже. Сопротивление непостоянное плавает. Машина еще старая с переключателем без электроники. Автомат 24А перестал держать и темное пятно в районе контакта. Говорит ли это о пробое тэна. Спасибо если ответите, если нет все равно спасибо за ваш труд.

Добрый день. ТЭН проверяйте мультиметром, отключив от него клеммы, тогда результат будет правильным.
На стир.машину устанавливают автомат максимум на 16А при кабеле 2,5 мм2.

Всем привет, вот такая у меня проблема.
Бойлер не греет воду, все проверил, термостаты рабочие, ТЭН на корпус не пробивает, вот только одно непонятно, меряю сопротивление ТЭНа показывает 10.2 МОм, хотя должно быть примерно 31 Ом(по формуле 250 в кв/2000)
Отдельно снимал термостат с ТЭНом включал в розетку на 15 сек, ТЭН нагревается.
В чем может быть проблема.
Заранее благодарен!

Для 2-х киловаттного ТЭНа сопротивление должно быть 220²/2000=24,2 Ом.
Вы измеряете мультиметром? Обычно мультиметр не измеряет МОм.
Если при снятом ТЭНе греет, проверьте всю эл.цепь бойлера, возможно где-то повреждение.

Здравствуйте. Водонагребатель аристон 1.5 квт. С светодиодной индикацией температуры. Сопротивление тена почти правильные 33 ома, накорпус не пробивает , но узо на вилке стандартное сразу выключает систему после включения или сброса .. мегометра нету проверить сопротивление изоляции.
Подскажите, пожалуйста, что ещё проверить или посмотреть.

Автор молодец,спасибо! У меня коротнула проводка из-за эл.чайника. Я вскрыл чайник и проверил ТЭН,поставив мультиметр на ЗУМ и он зазвенел,как при коротком! Я подумал,что ТЭНу кирдык и хотел выбросить,но потом почитал вашу статью и посмотрел видео и попробовал прозвонить,поставив на тестере 200 Ом,он у меня показал 25.6 Ом. По ходу,коротило где-то в реле и я его отключил,кинув на прямую провода на ТЭН. Короче чайник я спас,а релюшка мне и не нужна была! Только до сих пор не пойму,почему при исправном ТЭНе зуммер звенел,как при коротком? Спасибо за полезную статью!

Здравствуйте, Валерий.
Рад, что мои материалы помогли справиться с вашей проблемой.
ТЭН правильно проверять, предварительно отключив его клеммы из общей цепи. Возможно, в вашем случае показывало КЗ из-за неисправного реле и не отключенных клеммах ТЭНа.

Огромное спасибо за помощь.Очень полезная информация и ничего лишнего.

Как прозванивать тэн мультиметром

Если ваша стиральная машина, водонагреватель или электрический чайник перестали нагревать воду – в первую очередь необходимо проверить Трубчатый ЭлектроНагреватель – ТЭН, встроенный в них. Проще всего диагностировать неисправность можно прозвонив его и замерив фактическое сопротивление.
После этих несложных действий, вы будете точно знать, является ли он причиной поломки или виноват, например, термостат, проводка или что-то другое.

Весь цикл проверки трубчатого нагревателя должен включать:

Проверка утечки тока ТЭН

В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается.

Поиск утечки выполняется в следующим образом:

1. Отключаем проверяемый электроприбор из розетки;

2. Разбираем его, чтобы получить доступ к клеммам электронагревателя;

3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;

4. Прозваниваем сперва один контакт на корпус устройства, затем другой;

5. Возможные результаты:

– Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;

– Нет сигнала, на дисплее «1» – утечки нет;

К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.

Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.

Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.

Если же проблема не обнаружена, продолжаем диагностику:

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

– Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

– Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Как определить сопротивление ТЭН мультиметром

Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Только после этого вы наверняка решите является ли ТЭН причиной неисправности бытовой техники или нет.

1. Обесточиваем электроприбор – выключаем из розетки

2. Разбираем, чтобы добраться до контактов

3. Отключаем от его контактов провода (обязательно необходимо прозвонить на утечку – описано выше)

4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования достаточно диапазона до 100 Ом)

5. Подсоединяем щупы мультиметра к контактным стержням или клеммам ТЭНа, каждый к своему

6. Возможные результаты:

– “1”, ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины или нити.

– “0” или близкое к этому значение, говорит о коротком замыкании внутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает напрямую между контактами, например, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т.д.)

– Показывает какую-то величину отличную от “0” и “1”. Это и есть значение внутреннего электрического сопротивления ТЭН, значит он исправен. Осталось определить его мощность, достаточно ли её для нагрева.

Как видите, замер внутреннего удельного сопротивления трубчатого электронагревателя практически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, обязательно прочитайте в нашей статье – «Как прозванивать мультиметром».

Как рассчитать электрическую мощность ТЭНа, зная его сопротивление

Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.

Для определения мощности, мы воспользуемся законом Ома, следующей формулой:

P=U 2 /R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт_{Мощность ТЭНа} = 220 2 В _{напряжение бытовой сети в квадрате} / 20 Ом_{сопротивление ТЭНа} = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.

Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

А Если вы столкнулись с какой-то проблемой, не описанной здесь, хотите что-то добавить или нашли ошибку – пишите в комментариях, это будет полезно многим.

Как проверить тэн мультиметром

Электрические водонагревательные приборы широко используются современными людьми для решения бытовых задач. Основным их элементом, обеспечивающим нагрев воды до нужной температуры, является трубчатый электронагреватель (ТЭН). Проволочная спираль, расположенная внутри ТЕНа, обладает высоким удельным сопротивлением и нагревается, когда по ней проходит электроток, передавая тепло на корпус аппарата через теплопроводный наполнитель. Если стиральная машина, электрочайник или другой бытовой прибор перестает греть воду, то причиной неполадок чаще всего становится поломка термоэлектрического нагревателя. В этом материале мы поговорим о том, как проверить ТЭН мультиметром, чтобы убедиться в его неисправности или же установить, что проблема – не в нагревателе.

Особенности проверки

Прежде чем проверять исправность ТЭНа, необходимо рассчитать его сопротивление, воспользовавшись для этого формулой R=U 2 /P. Буквы в ней означают:

R – сопротивление электронагревателя.
U – величина подаваемого напряжения.
P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Рассчитав ее по приведенной формуле, можно переходить непосредственно к диагностике. Проверка ТЭНа выполняется в следующем порядке:

Отсоединить шнур прибора от электропитания.
Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Закончив тестирование, следует прозвонить ТЭН, чтобы узнать, не идет ли на корпусную часть электрический пробой.

Эта процедура тоже выполняется с помощью мультиметра таким образом:

Регулятором на панели тестера установить измеритель в режим зуммера.
Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Если при соприкосновении щупов с клеммами прибор издает сигналы на высокой частоте, это говорит о том, что электричество «пробивает» на корпус. Дотрагиваться до такого прибора, если он подключен к сети, нельзя, иначе возможен сильный удар электротоком.

Как проверить ТЭН водонагревателя?

Проверяется бойлер на исправность электронагревателя в порядке, идентичном описанному выше. Единственная особенность этой процедуры заключается в том, что, помимо нагревательного элемента, также нужно проверить терморегулятор. Значение сопротивления исправных ТЭНов водонагревателей в зависимости от марки устройств может составлять от 0,37 до 0, 71 МОм.

Как и было сказано, после диагностики электронагревателя следует проверить, нет ли пробоя на корпусную часть. Как прозвонить нагревательный элемент с помощью мультиметра, мы уже рассказали: нужно установить измеритель в режим зуммера, а затем, касаясь контактов щупами мультиметра, прислушиваться к сигналам, которые издает прибор.

Как проверяется ТЭН стиральной машины?

Самая главная сложность при проверке нагревателя стиральной машинки заключается в том, что его довольно сложно найти – особенно это касается многих современных агрегатов, внутренне устройство которых довольно запутано. Чаще всего ТЭН в аппаратах для стирки находится поблизости от задней крышки, чуть ниже загрузочного бака. Однако в некоторых моделях его устанавливают с передней стороны, а в машинах, имеющих вертикальную загрузку, электронагреватели часто находятся с одной из боковых сторон.

Проверка нагревательного элемента стиральной машинки имеет еще один нюанс – эти ТЭНы снабжены тремя выходами, а при проверке нужно подключаться только к двум из них, и важно не перепутать эти контакты. Обычно клеммы, к которым нужно подсоединяться (нулевая и фазная), расположены по краям, а между ними находится контакт заземления, который для проверки значения не имеет.

В остальном диагностика ТЭНа стирального аппарата проводится в соответствии с приведенной выше инструкцией.

Величина сопротивления исправного электронагревателя современных стиральных машин в большинстве случаев составляет от 25 до 60 Ом.

Проверка ТЭНа электрического чайника

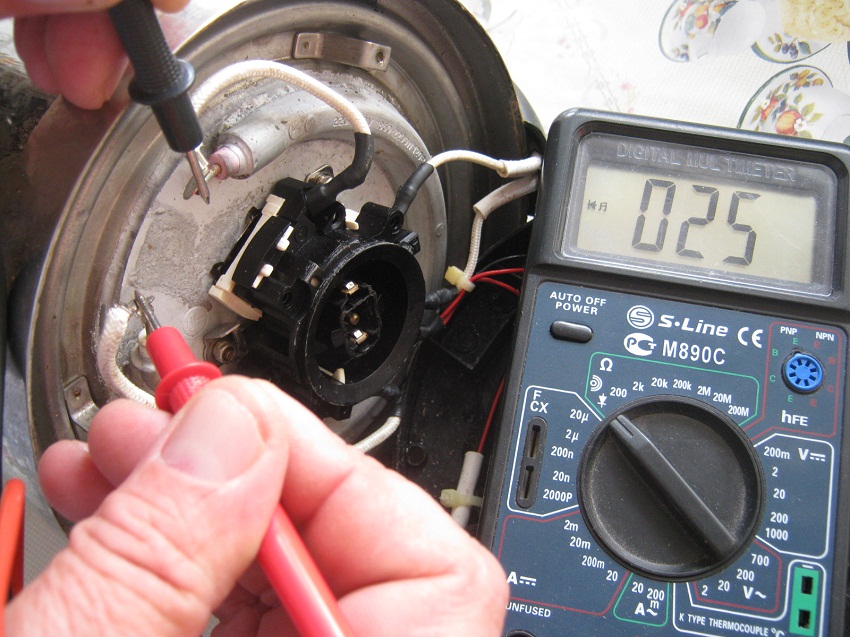

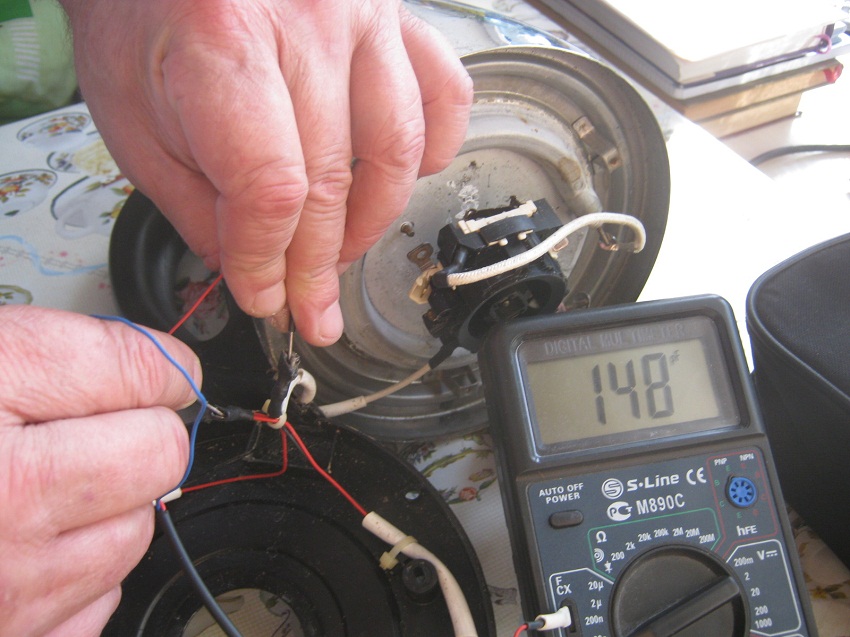

Электронагреватель у этих приборов всегда имеет свободный доступ, и найти его не составляет труда. Чтобы проверить его, необходимо в первую очередь рассчитать по формуле сопротивление элемента. Затем нужно выставить измерительный прибор в режим минимального сопротивления, после чего приложить щупы к выводам ТЭНа и посмотреть, какие данные отразились на табло тестера. При неисправном нагревателе значение полученного сопротивления будет заметно отличаться от расчетного. Если мультиметр показывает «1» или бесконечность – спираль оборвана.

О наличии КЗ можно говорить, если прибор выдает эти же показатели, когда один из его щупов приложен к металлической трубе, а другой – к нагревательному элементу.

На следующем видео процесс проверки ТЭНа электрочайника:

Заключение

В этой статье мы разобрались, как правильно проверять ТЭНы различных бытовых приборов с помощью мультиметра. Напоследок нужно сказать, что при обнаружении неисправности ТЭНа по причине короткого замыкания или обрыва спирали восстановить работоспособность бытовой техники можно, только заменив нерабочий элемент. То же самое необходимо сделать, если электронагреватель дает пробой на корпус устройства, иначе эксплуатация такого прибора может привести к поражению током.

Как проверить ТЭН водонагревателя

В бойлере наиболее уязвимым элементом является ТЭН, именно на него приходится основная нагрузка прибора. О его неисправности могут свидетельствовать прекращение нагрева воды или выключение защиты от действия тока. В некоторых случаях можно самостоятельно определить поломку, если знать, как проверить ТЭН водонагревателя.

Возможные причины

Неисправность ТЭНа может быть вызвана несколькими причинами:

перегоревшей нитью накаливания, расположенной внутри трубки;
опасным для жизни замыканием перегоревшего провода, соединенного с корпусом прибора;
образованием толстого слоя накипи, препятствующей процессу теплоотдачи и приводящей к перегреву ТЭНа.

Как проверить водонагреватель? Прежде всего, нужно осмотреть его на наличие каких-либо повреждений, трещин. Разрыв оболочки ТЭНа свидетельствует о плохом качестве детали. Если обнаружены мелкие повреждения или шероховатости, прибор ремонту не подлежит. Его нужно просто заменить. Если видимых повреждений нет, делается прозвон при помощи мультиметра.

Диагностика ТЭНа на бойлере

В современных системах установлены специальные анодные стержни, обеспечивающие защиту нагревательных элементов от коррозии. Несмотря на защиту, ТЭНы довольно часто выходят из строя и требуют замены. Если вода в бойлере не нагревается, несмотря на работу индикаторов, или корпус бьет током, необходима диагностика ТЭНа. Ее можно провести в домашних условиях.

Но как проверить ТЭН водонагревателя на исправность? Не разбирая аппарат, это невозможно сделать. Чтобы проверить исправность нагревательного элемента, следует:

водонагреватель отключить от сети;
отсоединить провода;
слить всю воду из бака;
разобрать корпус и извлечь ТЭН;
на его место установить новый элемент такого же типа и проверить его работу.

Однако не всегда под рукой имеются запасные комплектующие. В этих случаях проверить ТЭН можно с помощью тестера, предварительно очистив от слоя накипи.

Правила проверки

Алгоритм проверки ТЭНа не отличается особой сложностью. Однако ее результаты будут более точными, если придерживаться определенных правил:

измерительный прибор, который применяется для проверки, должен быть исправен;
все провода, подключенные к нагревательному элементу, должны быть отсоединены;
места соприкосновения щупов прибора и клемм ТЭНа следует предварительно тщательно очистить от накипи, ржавчины или других загрязнений;
необходимы осмотр и проверка предохранительного клапана.

Только при соблюдении всех этих условий можно осуществить точную диагностику узла.

Порядок прозвона

Чтобы провести проверку ТЭНа, предварительно следует рассчитать его сопротивление, используя величину мощности P. Ее значение можно найти в технической документации. Напряжение U в сети берется равным 220 В. Сопротивление R рассчитывается по известной формуле: R = U2/Р.

Проверка проводится по следующему алгоритму:

мультиметр настроить на диапазон значений сопротивления до 200 Ом;
коснуться проводками измерительного прибора клемм ТЭНа;
если он исправен, покажет значение сопротивления, приближенное к расчетному;
значение «0» свидетельствует о наличии замыкания внутри нагревательного элемента;
значение «1» – указывает на имеющийся обрыв.

На следующем этапе проверяется наличие пробоя ТЭНа на корпус:

тестер переключается в звуковой режим;
один из его проводков касается вывода ТЭНа, а второй – его корпуса;
появление звукового сигнала свидетельствует о пробое корпуса, то есть необходима замена ТЭНа в водонагревателе.

Другие варианты проверки

Проверить ТЭН на обрыв можно и без мультиметра, и без тестера, с помощью лампочки контроля:

один из его контактов подключается к сети;
второй – к лампочке электрика;
если обрыва нет, лампочка загорится.

Исправность нагревательной детали можно легко проверить индикаторной отверткой, даже не извлекая его из аппарата:

отключить посторонние провода;
коснуться пальцами одного из контактов элемента, а кончиком отвертки – другого;
одновременно палец другой руки нужно прижать к металлическому пятачку на конце отвертки;
если лампочка индикатора не загорится, имеется обрыв нагревательной нити.

При возникновении проблем с изоляцией нагревательного элемента возможна утечка тока на его корпус. Если в системе установлен узел защиты от тока, он начнет срабатывать при достижении половины номинальной величины. Но мультиметр его не фиксирует, так как отсутствует короткое замыкание на корпус. Для проверки изоляции и измерения ее сопротивления пользуются мегаомметром в диапазоне измерений 500 В. Один щуп касается контакта элемента, второй – его корпуса. В норме показатель будет больше 0,5 Мом.

Модели мультиметров

Для тестирования домашних электроприборов удобно воспользоваться мультиметром. Он заменяет целый ряд измерительных приборов и помогает определить:

наличие разрывов в проводке;
величину напряжения в сети;
значения сопротивления;
емкость конденсаторов;
показатели шумности и освещенности.

Существуют аналоговые и цифровые разновидности тестера. Функционал первых ограничен. Кроме того, они допускают большую погрешность в измерениях, поэтому редко используются. Наиболее популярны цифровые модели. Они различаются по своему функционалу. Поэтому при выборе нужно руководствоваться набором полезных характеристик, которыми наделен прибор:

диапазоном измерений;
величиной погрешности;
разрядностью показаний;
типом питания;
качеством сборки;
удобством пользования.

Из бюджетных моделей наиболее популярны китайские модели:

РЕСАНТА DT830B, имеющий широкий предел измерений;
PROCONNECT DT-182 с погрешностью 0,5 – 1,2%;
MASTECH M830B, погрешность которого не выше 0,5%.

Заключение

При проведении диагностики или замене ТЭНа на водонагревателе в домашних условиях следует предварительно отключить ток в бойлере. Если имеются сомнения в правильности или последовательности действий, стоит обратиться к специалисту, который грамотно выполнит эту работу.

Для подсоединения сантехнических приборов к сети водоснабжения используется гибкая подводка для воды. Она востребована при подключении смесителей, душевых кабин, унитазов и других точек водозабора, и существенно упрощает процесс монтажа. Гибкая подводка также применяется при установке газового оборудования. Она отличается от аналогичных приспособлений для воды технологией изготовления и особыми требованиями безопасности.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

шланги из ПВХ, которые армированы полиэфирной нитью;
из синтетической резины с оплеткой из нержавеющей стали;
сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.

Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.

Причины переувлажнения почвы

Причин переувлажнения почв несколько:

глинистая тяжелая структура почвы со слабой водопроницаемостью;
водоупор в виде серо-зеленых и красно-бурых глин расположен близко к поверхности;
высокое залегание грунтовых вод;
техногенные факторы (строительство дорог, трубопроводов, различных объектов), которые препятствуют естественному дренажу;
нарушение водного баланса строительством оросительных систем;
ландшафтный участок находится в низине, балке, ложбине. В этом случае большую роль играют атмосферные осадки и приток воды с более высоких мест.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

верховодка – на этом месте лучше всего выкопать водоем;
на глубине до 0,5 м – растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
на глубине от 0,5 м до 1 м – таволга, канареечник, ;
от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

По окончании технологических и производственных задач, связанные с обустройством канализационной системы в многоквартирном доме, производственном здании, а также в частном домовладении требуется испытать задействованную систему методом принудительного пролива. Данная задача применена для выявления возможных дефектов или неправильного монтажа всей задействованной канализационной части и акт испытания систем внутренней канализации и водостоков будет вещественным доказательством проведения работ по приёмке объекта.

Визуальная проверка должна сопровождаться путём внесения в акт испытания систем внутренней канализации и водостоков по СНИП, который в настоящее период представлен действующим регламентом приложения серии «Д», который соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», в последнее время применима новая актуализированная рабочая редакция по СНиП 3.05.01-85.

Как проверить ТЭН при помощи тестера (мультиметра)

В наших домах и квартирах имеется огромное количество приборов для нагрева воды. В большинстве из них установлен ТЭН. Он может быть мокрого или сухого типа. Несмотря на различия, цель у данного элемента одна – нагревать воду. Однако, у любого изделия имеется свой срок службы, и рано или поздно водонагревательное устройство выходит из строя. В сегодняшней статье я хочу рассказать о том, как проверить электрический ТЭН (прозвонить его) при помощи мультиметра.

Что такое ТЭН

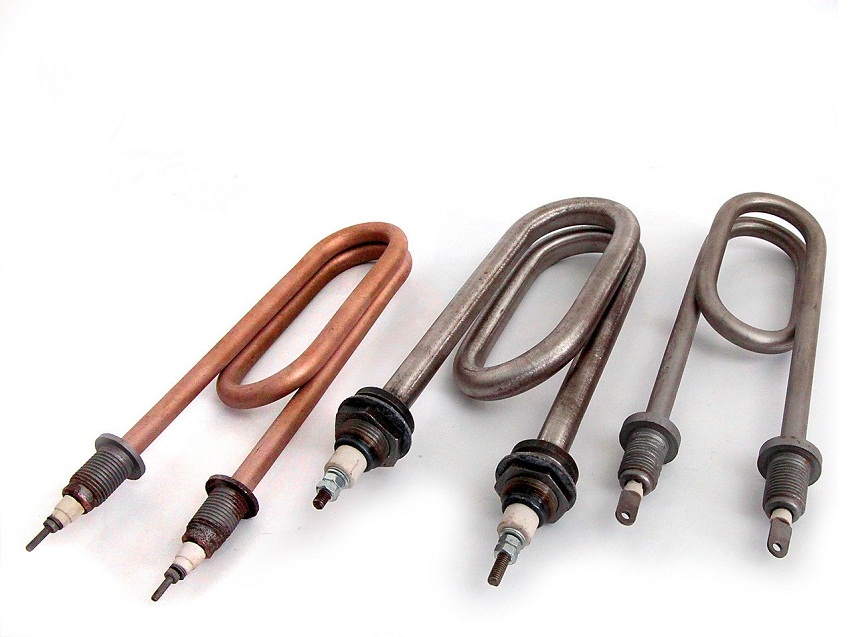

ТЭН – это трубчатый электронагреватель. В основе лежит спираль, с высоким значением электрического сопротивления. При прохождении тока она нагревается сама и греет воду. Все пространство между корпусом и проволочной спиралью заполнено специальным изоляционным составом. Он не проводит электрический ток, но отлично передает тепло.

Электрический ТЭН имеется в большом числе приборов в доме. Это не только бойлер и чайник, а и стиральная машина, духовка, электроплита и даже фен. В каждом из данных устройств установлен трубчатый электронагреватель, в том или другом виде. В связи с длительным сроком эксплуатации или другими факторами, элемент может выйти из строя.

Прежде чем решить вопрос о его замене, необходимо проверить ТЭН. Для этого можно воспользоваться мультиметром (тестером). Это достаточно полезный прибор, с помощью которого вы сможете прозвонить нагреватель стиральной машины, чайника и любого другого водонагревателя. Стоимость устройства варьируется от 250 до 2000 рублей. С приблизительным ассортиментом и ценами можно ознакомиться по этой ссылке.

Если вы еще не знакомы с нашей статьей о том, как очистить бойлер от накипи, то всем рекомендую прочесть её по вот этой ссылке.

Как проверить ТЭН?

Прежде чем приступить к проверке водонагревательного ТЭНа, нужно рассчитать его сопротивление. Чтобы получить данное значение, нужно знать мощность. Данный параметр имеется на самом корпусе прибора или в техническом паспорте.
Когда вы будете знать мощность, можно приступить к расчету тока, проходящему через ТЭН. Данное значение является отношением мощности к напряжению.
Ток (ампер)=мощность (Вт)/напряжение (Вольт)
Далее рассчитываем сопротивление.
Сопротивление =напряжение/ток (Ом).

Допустим, имеется ТЭН мощностью 2000 Вт и напряжение в 220 Вольт. Путем несложных вычислений и используя формулы получаем значение в 24 Ом.

Прежде чем приступать к проверке электрического ТЭНа, не забудьте отключить электроприбор от сети, а провода отсоедините от разъемов.
Далее нужно перевести мультиметр в нужный режим. В нашем случае — это 24 Ом.
После этого, стоит коснуться концами мультиметра к контактам на ТЭНе.

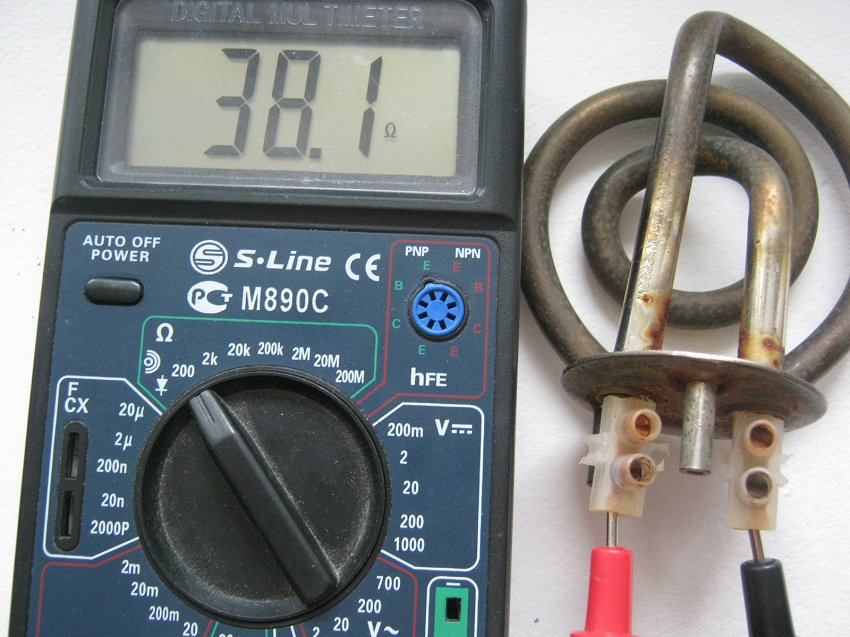

Если он рабочий то мультиметр покажет сопротивление, максимально близкое к заданному значению.
Когда увидите значение ноль — это признак того, что имеется замыкание внутри ТЭНа и требуется его замена.
Когда прибор показывает 1 — это означает, что имеется обрыв ТЭНа. В данном случае также предполагается его замена.

Проверка пробоя ТЭНа на корпус

Для начала, нужно перевести мультиметр в режим прозвона. Далее одним щупом прибора прикасаемся к контакту ТЭНа, а вторым на корпус.

Если тестер не издал никакого звукового сигнала – пробоя на корпусе нет.
Когда прибор запищал – это признак того, что ТЭН имеет пробой на корпус. В данном случае потребуется его замена.

Вот такими манипуляциями можно проверить работоспособность трубчатого электронагревателя с помощью мультиметра (тестера).

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». Так вы всегда будете в курсе наших публикаций!

Надеюсь, статья была понятна и полезна. Теперь вы знаете, как проверить (прозвонить) ТЭН мультиметром и понять, требуется его замена или нужно искать проблемы в другом месте.

Лично мне информация очень даже нужная. Огромное спасибо автору за подготовленный материал!

Для тех, кто не учился в школе, очень полезная информация. Соотношение между Ваттами, Амперами, Волтами и Омами проходят в 6 классе.
Насчет проверки пробоя на корпус: пробивать может тогда, когда напряжение достигнет определенной величины. Поэтому профессиональные электрики используют МегаОмметры, у которых в измеряемую цепь подается напряжение 500 В и выше. Если Мегаомметр показал сопротивление изоляции хотя бы 1кОм/В (соответственно 220 или 380 кОм), испытуемое устройство считается пригодным. Норматив выше, чем 1 кОм/В, но так проще запомнить. Если изоляция выдержала 500 В от МегаОмметра, то 220 точно выдержит. А вот мультиметр питается максимум от 9-Вольтовой «Кроны», и при таком напряжении пробой может не определиться. Но если даже мультиметр показал явно низкое сопротивление изоляции, то ТЭН надо менять. Впрочем, от лютой безысходности нагревательный прибор можно попытаться эксплуатировать, твердо помня, что прикосновение к его металлическому корпусу или к струе воды на выходе смертельно опасно. И касаться можно только полностью отключенного от сети прибора. Если прибор заземлен, то при пробое на корпус будет «выбивать пробки».
Кстати, чтобы более достоверно проверить ТЭН на пробой, мультиметр не нужен. Берем лампочку накаливания (светодиодка может ввести в заблуждение) на 220В минимальной мощности (например, 10 Вт от холодильника), один провод из розетки на лампочку, второй провод от лампочки к проверяемому ТЭНу, второй провод от ТЭНа в розетку. Если лампочка засветится неполным накалом, то у ТЕНа опасная утечка на корпус. Если полным — однозначно пробой. При такой проверке к изоляции ТЭНа будет приложено 220В, как в реальных условиях эксплуатации, а не мизер от мультиметра.

Сергей, проверка лампочкой уже давно категорически запрещена

Когда запрещена? Кем? Кому? Кто меня накажет, если я себе или соседу ТЭН 220-вольтовой лампочкой проверю? Согласен, «чайник» может при такой проверке получить удар током, чисто теоретически — со смертельным исходом. Но электрик, профессионально десятилетиями пользовавшийся контрольной лампочкой — вряд ли. Я в 2012 заново сдавал на 4 группу по электробезопасности как начальник технического отдела роддома, ничего подобного от преподавателей не слышал.

Сопротивление тэна бойлера. Как самостоятельно проверить ТЭН мультиметром — правильные действия

Популярной неисправностью бытовой техники и обогревателей является выход из строя нагревательного элемента. Если у вас дома стиральная машина не греет воду при стирке либо не нагревается спираль утюга, обязательно нужно прозвонить данный элемент цепи тестером. В этой статье мы расскажем, как проверить ТЭН мультиметром в домашних условиях, а также предоставим несколько полезных видео инструкций по теме.

Технология проверки

Первым делом рассмотрим, как выполняется прозвонка нагревательного элемента, после чего больше углубимся в практически моменты, связанные с ремонтом бытовой техники. Итак, проверить ТЭН можно по следующей схеме:

Рассчитайте сопротивление нагревателя. Для этого используйте формулу: R=U 2 /P, где U – напряжение в сети (220 вольт), а P – номинальная мощность ТЭНа, которую можно найти в паспорте прибора.
Далее обязательно отключите от электросети проверяемое устройство, доберитесь до нагревательного элемента и отсоедините от него провода.
Включите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и прикоснитесь щупами к выводам, как показано на фото ниже:

Значение на табло примерно такое же, как и расчетное, что свидетельствует о работоспособности ТЭНа.
Отображается «0», что означает замыкание, потребуется замена.
Отображается «1» или бесконечность – произошел обрыв в цепи, нагреватель нужно заменить.

Также нужно проверить ТЭН на пробой () с помощью мультиметра. Для этого переводим прибор в режим зуммера, одним щупом дотрагиваемся до вывода, а другим до корпуса нагревательного элемента, как показано на фото ниже:

Зуммер запищал – пробой есть, а это значит, что без замены детали не обойтись.

Также желательно проверить сопротивление изоляции ТЭН мегаомметром. Для этого нужно включить его в диапазон измерений «500 В». Одним щупом дотрагиваетесь до контакта нагревателя, вторым до корпуса электроприбора. Нормальным считается сопротивление изоляции более 0,5 МОм.

Более подробно узнать о том, как проверить ТЭН мегаомметром и мультиметром, вы можете, просмотрев данные видео:

Кстати, также, перед тем как осуществлять прозвонку, нужно визуально проверить состояние нагревательного элемента. Для этого удалите с ТЭНа накипь и осмотрите поверхность на предмет вздутий, трещин и остальных механических повреждений. Если такие есть, деталь подлежит замене.

Еще один способ проверить нагреватель на обрыв – использовать контрольную лампу электрика. Для этого на один контакт ТЭНа подается ноль от сети, а на второй фаза через эту лампу. Если лампочка горит, значит обрыва нет. сможет любой желающий из подручных средств, об этом мы подробно написали в статье, на которую сослались.

Вот, собственно, и все способы проверки целостности ТЭНа. Как вы видите, в некоторых случаях можно проверить нагревательный элемент даже без мультиметра. Ниже мы рассмотрим видео, в которых доходчиво объясняется, как прозвонить нагреватель стиральной машины, бойлера, посудомойки, чайника и других электроприборов, применяемых в быту.

Наглядные видеоуроки

Если бойлер не греет воду или же при его включении, проверить ТЭН водонагревателя можно следующим образом:

Аналогичным образом можно выполнить проверку исправности нагревательного элемента в посудомоечной машине, обогревателе (к примеру, в спирали тепловой пушки) или другом бытовом электроприборе. Надеемся, наши инструкции вам помогли и теперь понятно, как проверить ТЭН мультиметром в домашних условиях!

Один из ключевых элементов стиральной машины — ТЭН или трубчатый электронагреватель, который отвечает за нагрев воды и поддержание необходимой температуры во время стирки. Чтобы машина прослужила долго, необходимо следить за состоянием нагревателя, но перед тем, как проверить на исправность ТЕН в стиральной машине в домашних условиях, необходимо понять, как он работает и где его искать в агрегате.

Выявляем поломку

При отсутствии нагрева воды машина может продолжать работать как прежде, и выявить поломку на первых этапах удается нечасто. Поэтому для начала разберемся с признаками, по которым можно судить о поломке детали, а соответственно — необходимости проверить ТЭН стиральной машинки на пригодность. Их немного.

Признаки:

Неприятный запах белья после стирки;
При стирке стекло люка остается холодным;
Белье не отстирывается.

Если вы заметили один из признаков, скорее всего, что ТЭН перестал нагревать воду. Причины поломки нагревательного элемента при этом могут различаться.

Важно! У каждой неприятности с бытовой техникой есть свои предпосылки. Если иметь о них представление, можно исключить риск поломки и значительно продлить срок эксплуатации. Почитайте наши статьи на темы:

Причины:

Обрыв детали или ее замыкание. В этом случае стиралка либо перестанет работать, либо продолжит, но ненадолго, поскольку остальные детали машины могут легко повредиться или сгореть.
Поломка цепи нагревателя. При этой проблеме прибор может продолжать вести себя как обычно, и тогда поломку будет сложно диагностировать сразу. Но если машина стирает дольше обычного или зависает во время стирки, возможно, что проблема именно в обрыве цепи.
Поломка прессостата. Прессостат оснащен датчиком, который отвечает за уровень набираемой воды. При нормальной работе прибора вода набирается до определенного уровня, а после — в электронику поступает сигнал о включении нагрева. Бывает, что детали, отвечающие за уровень воды, загрязняются по мере эксплуатации, а осевшая на них грязь не пропускает сигнал о нагреве. Если у вас есть подозрения, что машина не греет именно по этой причине, прочистите прессостат, и проверьте работоспособность прибора.

Важно! Часто пользователи не обращают внимания на то, что машина не вовремя закончила стирку или не выполнила часть программы, и грешат на сбой электроники. Но если техника отказывается выполнять какие-либо функции, скорее всего, что это не сбой, а сигнал о помощи.

Как работает ТЭН?

Данный тип нагревателя состоит из металлической трубы, внутри которой находится спираль, нагреваемая от воздействия на нее электрического тока. Также внутри трубы находится материал, передающий тепло от спирали к стенкам трубки.

При частой эксплуатации спираль внутри ТЭНа изнашивается, и он нагревается все хуже.

Важно! Если не следить за прибором, то спираль и вовсе может перегореть. В этом случае в стиральной машине перестанет осуществляться нагрев воды.

Если у вас есть подозрения в работоспособности ТЭНа или стиральная машина уже не греет воду, следует его проверить.

Где искать ТЭН?

Есть два варианта, где может находиться ТЭН в стиральных машинах — спереди и сзади. Найти и определить его можно при помощи следующих методов:

Осмотр машины. Отодвиньте стиралку от стены. Если стенка сзади достаточно большая, то вероятнее всего, ТЭН будет находиться именно под ней.
Приподнимите машину и загляните под нее снизу вверх. Так вы сможете увидеть точное расположение нагревателя.
Снимите защитную панель, расположенную сзади машинки. Так вы увидите, находится ли ТЭН сзади.
После снятия крышки посмотрите на нижнюю часть барабана — там вы и обнаружите нагреватель.
Если ТЭН находится спереди, поступаем аналогично, но снимаем переднюю стенку.

Когда вы найдете ТЭН, нужно проверить его на целостность. Это можно сделать, сняв нагреватель полностью либо открутив крепежи и удалив провода.

Важно! Чтобы не запоминать, как были подключены провода, просто сфотографируете подключенное устройство с разных ракурсов.

Если вы решили извлечь ТЭН полностью — открутите центральную гайку и нажмите на болт таким образом, чтобы он ушел внутрь. Далее элемент аккуратно подцепляют плоским инструментом, например ножом или отверткой, но так, чтобы не повредить ни элемент, ни бак. Рассмотрим, как проверить ТЕН в стиральной машине в домашних условиях.

Проверка нагревателя

Перед проверкой следует понимать, какие данные можно считать нормой и как они обозначаются. Проверка заключается в использовании мультиметра или тестера.

Важно! Норма колеблется от 20 до 40 ОМ, в зависимости от мощности вашей стиральной машины. Существуют и особо мощные модели, в которых сопротивление может быть до 60 ОМ, а вот если измеритель показывает значение менее 20, то ТЭН точно неисправен.

Для проверки нагревателя нужно узнать его сопротивление или прозвонить его.

Данные:

U — это обозначение напряжения. Если нет дополнительных условий, то обычная розетка выдает напряжение 220 В.
P — означает мощность нагревателя. Для разных моделей стиральных машин мощность будет различаться, поэтому посмотрите инструкцию или наклейки на устройстве — там вы сможете найти информацию о мощности.

Важно! Нормальное сопротивление ТЭНа можно рассчитать при помощи формулы:

R = U*U/P

Полученные данные измеряется в единицах Ом, и именно их должен показать измерительный прибор при нормальном функционировании устройства.

Разберем расчет на примере.

Пример

Например, машинка имеет мощность 2100 Вт, соответственно — формула будет выглядеть следующим образом:

220*220 (U):2100=23,05 Ом.

Важно! Полученные данные означают норму сопротивления нагревателя. Далее нужно проверить, соответствует ли значение норме.

Прозваниваем ТЭН

Для того чтобы прозвонить устройство, необходим специальный прибор — мультиметр, а дальше следует предпринять ряд действий:

Отключите нагреватель от сети.
Удалите всю проводку, идущую к ТЭНу.
Возьмите измерительный прибор, установите в нем режим, при котором будет указываться сопротивление в ОМ на значение 200.
Подсоедините устройство к клеммам ТЭНа.

Неисправности:

Если прибор показывает цифру 1 — это означает, что спираль нагревателя оборвалась, и ему нужна замена.
При высвечивании на дисплее цифры 0 или близких к нулю значений — внутри нагревателя произошло замыкание.

Важно! Если значения ТЭНа в пределах допустимых, следует приступить к следующему этапу проверки.

Проверка на пробой

Бывает, спираль в нагревателе работает без сбоев, но неисправность есть в проводящем материале, которые находится между спиралью и стенками трубы. В этом случае поступающий ток может проходить через ТЭН и попадать на другие детали стиральной машины и ее корпус.

Важно! Это совсем небезопасно, ведь поломка может привести к удару током, а при сильных пробоях, из-под прибора могут появиться искры, и даже случиться возгорание.

Для того чтобы проверить ТЭН на пробой:

Необходимо выставить на мультиметре режим прозвонки.
При этом режиме провода измерителя замыкают между собой — до появления звукового сигнала и загорания индикатора.
После — одним концом прибора дотрагиваются до клеммы ТЭНа, а вторым — либо клеммы заземления, либо корпуса устройства.

Важно! При наличии пищащего звука — ТЭН нужно заменить, поскольку в нем имеются пробои. Так можно проверить ТЭН стиральной машины или любого другого прибора, имеющего аналогичный нагреватель.

Проверка без измерений

Помимо измерений, можно проверить ТЭН другими способами:

При наличии на корпусе черных точек — устройство имеет пробои, и его необходимо заменить. Для определения наличия или отсутствия точек необходимо будет удалить с нагревателя накипь. Сделать это можно при помощи замачивания его в крепком растворе лимонной кислоты.
Если для разбора машины нет видимых причин, можно обратить внимание на счетчик электроэнергии. Включите машину в режим, когда она задействует всю свою мощность, посмотрите, как изменяются показания счетчика. Если скорость его подсчета увеличилась — ТЭН в рабочем состоянии.
Перед прозвонкой внимательно осмотрите устройство: если где-то заметны вздутия, царапины, трещины или другие повреждения — ТЭН следует менять.
Есть вариант, при котором можно проверить деталь на наличие обрывов без использования тестера. Для этого потребуется контрольная лампа электрика. Ее можно сделать самостоятельно или приобрести в специализированных магазинах.

Важно! Если вы уже частично разобрали стиральную машину, чтобы добраться до нагревателя, имеет смысл сразу убрать всю грязь с других деталей. Например, воспользуйтесь нашим мастер-классом, чтобы

Когда стиральная машина вдруг перестает греть воду, это становится настоящей проблемой, так как существенно сказывается на качестве стирки. В холодной воде невозможно отстирать трудновыводимые пятна, к тому же, стиральный порошок плохо растворяется, а белье после такой стирки порой приобретает неприятный, затхлый запах.

Причин, по которым нагрева не происходит, может быть несколько. Чаще всего дело в поломке программного модуля или ТЭНа – трубчатого нагревательного элемента. Как показывает практика, наиболее распространенная причина – именно последняя. ТЭН часто приходит в негодность из-за налета, который возникает под воздействием жесткой воды или некачественной бытовой химии.

О том, как самостоятельно провести диагностику ТЭНа и о мерах профилактики мы подробно расскажем в сегодняшней статье.

Как оценить работоспособность?

Находим ТЭН

Для того чтобы проверить исправность ТЭНа, нужно сначала получить к нему доступ – а для этого потребуется разобрать стиральную машину. У большинства современных моделей ТЭН находится либо в передней, либо в задней части корпуса. Найти его довольно легко тремя способами:

сравнить переднюю и заднюю стенку агрегата – какая из них больше, под той обычно и скрывается ТЭН;
перевернуть стиралку на бок и найти ТЭН, сняв ее нижнюю часть;
открутить верхнюю крышку и, отклонив машинку в сторону, обнаружить ТЭН.

Найдя ТЭН, можно сразу же демонтировать его, но специалисты советуют не торопиться с этим, пока вы не убедитесь в его неисправности. Поэтому для начала просто отсоедините идущие к ТЭНу провода.

Измеряем сопротивление

Самый доступный способ диагностики неполадок ТЭНа – это измерение его сопротивления. Для того чтобы его определить, нам понадобится найти значение всех элементов формулы:

R = U² / Р, где R – это сопротивление, U – напряжение, а Р – мощность.

Напряжение, которое подается на нагреватель, равно напряжению электрической сети: оно, как правило, составляет 220 вольт. Мощность ТЭНа вы можете узнать в соответствующем разделе руководства по эксплуатации стиральной машины. Если там этой информации обнаружить не удалось – в интернете есть данные касательно всех существующих моделей. Чаще всего она составляет 2000 Вт.

Теперь подставляем найденные значения, рассчитываем, и получаем искомую величину. По нашим значениям R = 220² / 2000 = 24,2 Ом.

Проверяем мультиметром

Полученное в результате расчета сопротивление – это показатель, при котором ТЭН может нормально функционировать. В случае неполадок нагревательного элемента сопротивление может изменяться, в результате чего происходят перебои с нагревом воды. Проверить сопротивление можно при помощи мультиметра – прибора, который позволяет измерить различные показатели электрического тока.

Перед тем, как приступить к измерениям, убедитесь, что стиральная машина отключена от сети.

Затем настройте мультиметр: запустите режим измерения сопротивления, и задайте значение 200 Ом. Приложите щупы к клеммам нагревательного элемента. На экране прибора должен появиться результат измерения.

Если полученное число вышло равным или близким к тому, которое мы нашли по формуле, значит с ТЭНом все в порядке. Цифра «1» означает, что произошел обрыв внутри ТЭНа. Цифра «0» выводится в случае короткого замыкания. И в том, и в другом случае нагревательный элемент придется заменить.

Не забудьте еще проверить сам корпус ТЭНа на целостность. Как это сделать, смотрите в следующем видео.

Можно ли проверить исправность без специального тестера?

Если под рукой нет мультиметра, можно протестировать нагревательный элемент стиральной машины другими способами. Первый из них не требует разборки агрегата. Чтобы удостовериться в том, что ТЭН функционирует нормально, запустите стирку в режиме максимально высокой температуры. Затем внимательно следите за вращением колесика электросчетчика – если оно начало набирать обороты, значит нагреватель, скорее всего, исправен.

Второй способ диагностики ТЭНа – это визуальный осмотр. Если на корпусе устройства выявляются трещины или пятна черного цвета – ТЭН нужно заменить.

В процессе установки нового ТЭНа или возвращения на место старого тщательно проверяйте соединения – они должны быть полностью герметичны, иначе век жизни нагревателя (а, возможно, и всей стиральной машины) будет очень недолгим.
Продлить срок службы ТЭНа можно, устраивая ему периодическую профилактику. Самое доступное средство – это лимонная кислота. Просто запустите стирку при пустом баке, засыпав вместо порошка пару столовых ложек лимонной кислоты. Но делайте так не чаще одного раза в год, иначе можно повредить металлическим элементам стиральной машины.

О других профилактических мерах вы можете узнать, посмотрев украинскую передачу «Все буде добре».

Особенности проверки

R – сопротивление электронагревателя.
U – величина подаваемого напряжения.
P – мощность прибора, обозначенная на его корпусе.

Знать величину сопротивления необходимо, чтобы сравнить с ней результаты, полученные при тестировании.

Отсоединить шнур прибора от электропитания.
Переключатель тестера поставить в диапазон сопротивления, в котором находится полученный при расчете показатель.
Приложить щупы мультиметра к корпусу бытового прибора и по очереди – к выходным контактам нагревателя.
Расшифруйте показания на табло мультиметра. Если тестер показывает сопротивление, равное полученному при расчетах – ТЭН исправен. Цифра «0» свидетельствует о замыкании расположенной внутри элемента спирали. Цифра «1» или бесконечность означает, что спираль оборвана.

Подробно весь процесс на видео:

Закончив тестирование, следует прозвонить ТЭН, чтобы узнать, не идет ли на корпусную часть электрический пробой.

Эта процедура тоже выполняется с помощью мультиметра таким образом:

Регулятором на панели тестера установить измеритель в режим зуммера.
Прикоснуться щупами к корпусу и по очереди – ко всем контактам электронагревателя.

Как проверить ТЭН водонагревателя?

Как проверяется ТЭН стиральной машины?

Величина сопротивления исправного электронагревателя современных стиральных машин в большинстве случаев составляет от 25 до 60 Ом.

Проверка ТЭНа электрического чайника

На следующем видео процесс проверки ТЭНа электрочайника:

Заключение

Одна из ключевых деталей в стиральной машине это ТЭН (Трубчатый Электрический Нагреватель). Представляет он из себя металлическую трубку, внутри которой находится спираль. Эта спираль под воздействием электрического тока нагревается. Также эта спираль имеет большое сопротивление, именно поэтому электрический ток, проходя, нагревает ее. Между спиралью и трубкой все пространство заполнено диэлектриком с высокой теплопроводимостью.

Как вы уже поняли, ТЭН постоянно нагревается и остывает, поэтому спираль в нем изнашивается и теряет свои первоначальные свойства , а в один момент может вовсе перегореть или замкнуть на корпус. Когда это произойдет стиральная машинка перестанет нагревать воду . Если такое случилось, то нужно незамедлительно проверить ТЭН в стиральной машине на работоспособность. К счастью, это очень просто сделать в домашних условиях.

Как найти ТЭН в стиральной машине

ТЭН у разных стиральных машин может находиться как спереди, так и сзади. Определить где находится ТЭН в стиральной машине можно одним из следующих способов:

Осмотрите стиральную машину сзади, если задняя стенка большого размера, то, вероятнее всего, что ТЭН находится сзади.
Можно положить машинку набок и посмотреть снизу, где расположен ТЭН.
Ну и самый практичный и, наверное, 100% способ, это снять заднюю крышку стиральной машины, благо снимается она очень просто и посмотреть там ли находится ТЭН. Если его даже там нет, то прикрутить ее будет не слишком трудно.

Если вы определились с местоположением ТЭНа в стиральной машине, то самое время его прозвонить на целостность. Некоторые профессионалы советуют снять ТЭН перед тем как прозванивать, но мы лично не видим в этом смысла. Нам кажется, что лучше сначала прозвонить нагреватель и убедиться, что он не исправен, а уже потом снимать его и менять на новый .

Поэтому снимать мы его не будем, а просто открутим от него провода. Для этого воспользуйтесь ключом или отверткой и открутить гайки, прижимающие провода.

Рассчитываем сопротивление ТЭНа

Чтобы проверить ТЭН на работоспособность нужно знать, как его прозванивать и на какие данные нам ориентироваться. Поэтому, перед тем как начать проверять водонагреватель, нам нужно сначала рассчитать его нормальное сопротивление.

Для расчета сопротивления нам понадобятся следующие данные:

U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.

Далее по формуле R=U²/P мы получаем сопротивление нагревателя в его рабочем состоянии в Ом-ах. Именно эту цифру нам и должен показать мультиметр при прозвоне ТЭНа. Но для начала давайте разберем на примере, как правильно рассчитать сопротивление.
Допустим, что мы посмотрели в инструкции к стиралке, что мощность ТЭНа составляет 2 Кв или 1800 Вт.
Считаем по формуле: R=220²/1800=26,8 Ом . Т. е. сопротивление нашего рабочего ТЭНа должно составлять 26,8 Ом. Запомним эту цифру и отправляемся проверять сам нагреватель.

Как прозвонить ТЭН в стиральной машине

Перед тем, как начать проверку ТЭНа, убедитесь, что прибор отсоединен от электросети и обесточен.

Снимите все провода, подходящие к ТЭНу. После этого переведите мультиметр в режим измерения сопротивления в Ом-ах на отметку 200 Ом и приложите его концы к клеммам нагревателя.

На дисплее мультиметра должна высветиться цифра близкая к расчетной, в нашем случае это примерно 26 Ом. В этом случае ТЭН исправен.
Если на дисплее мультиметра высвечивается цифра 1 – это значит, что внутри нагревателя обрыв, и он требует замены.
Если на дисплее вы увидите цифру близкую к 0, это значит, что внутри ТЭНа замыкание, и он также неисправен.

Допустим, что ваш ТЭН показал «правильное» сопротивление, и, значит, спираль внутри него не нарушена. Но на этом проверка трубчатого нагревателя не заканчивается и нужно еще кое-что проверить, а именно:

Проверка ТЭНа на пробой на корпус

Возможно, что сама спираль и исправна, но неисправен диэлектрик, который находится в пространстве между ней и трубкой и при прохождении электричества, ток может уходить на корпус стиральной машинки, что очень опасно. Из-за такой поломки могут даже возникать искры под стиральной машиной .

Для проверки нагревателя на пробой на корпус переведите мультиметр в режим прозвонки , в таком режиме если замкнуть оба провода прибора между собой, мультиметр издаст писк и загореться индикатор.

Дальше касаемся одним концом мультиметра клеммы ТЭНа, а вторым его корпуса или можно клеммы заземления.

Если мультиметр запищал, то значит ваш ТЭН пробит на корпус и требует замены.

Таким нехитрым способом вы можете прозвонить водонагреватель не только в стиральной машине, но и в чайнике или любом другом приборе.

Как проверить бойлер на пробой. Как в домашних условиях проверить тэн на исправность мультиметром

Как найти ТЭН в стиральной машине

Осмотрите стиральную машину сзади, если задняя стенка большого размера, то, вероятнее всего, что ТЭН находится сзади.
Можно положить машинку набок и посмотреть снизу, где расположен ТЭН.
Ну и самый практичный и, наверное, 100% способ, это снять заднюю крышку стиральной машины, благо снимается она очень просто и посмотреть там ли находится ТЭН. Если его даже там нет, то прикрутить ее будет не слишком трудно.

Рассчитываем сопротивление ТЭНа

Для расчета сопротивления нам понадобятся следующие данные:

U – напряжение, подаваемое на нагреватель. У нас оно равно напряжению бытовой сети, т. е. 220 В.
P – мощность самого ТЭНа. Для определения этого параметра загляните в инструкцию от стиральной машины и найдите там мощность прибора. Либо вы можете найти в интернете свою стиральную машинку по модели и узнать мощность там.

Как прозвонить ТЭН в стиральной машине

Перед тем, как начать проверку ТЭНа, убедитесь, что прибор отсоединен от электросети и обесточен.

На дисплее мультиметра должна высветиться цифра близкая к расчетной, в нашем случае это примерно 26 Ом. В этом случае ТЭН исправен.
Если на дисплее мультиметра высвечивается цифра 1 – это значит, что внутри нагревателя обрыв, и он требует замены.
Если на дисплее вы увидите цифру близкую к 0, это значит, что внутри ТЭНа замыкание, и он также неисправен.

Проверка ТЭНа на пробой на корпус

Дальше касаемся одним концом мультиметра клеммы ТЭНа, а вторым его корпуса или можно клеммы заземления.

Если мультиметр запищал, то значит ваш ТЭН пробит на корпус и требует замены.

Чайник представляет собой емкость с ТЭНом для кипячения воды. Раньше выпускались самовары с электрическим нагревом воды. Самовары были металлические и стоили относительно дорого. С развитием литейного производства пластмасс стали выпускаться чайники в пластмассовых корпусах.

Качество пластмассы имеет очень важное значение. В дешевых чайниках используется плохая пластмасса и если понюхать чайник, то отчетливо слышен очень противный запах. Если кипятить воду в таком чайнике, то и вода приобретает аромат чайника. Конечно, наиболее безвредными являются чайники из нержавейки.

Чайники различаются типами ТЭНов. На мой взгляд лучшим является чайник с плоским расположением ТЭНа. Такому чайнику не важно сколько воды в него налить – вода в любом случае закроет дно, а следовательно и площадь поверхности ТЭН. Корпуса всех чайников примерно одинаковые.

Подставка для чайника представляет собой круглую кнопку в которой расположены контакты. Чайник нажимает на кнопку, среднее кольцо опускается, освобождая два контакта, которые прижимаются к контактным кольцам на самом чайнике. Центральный шток является заземлением и служит для точной установки чайника.

Ремонт начинают с проверки всей цепи. Тестер ставится на сопротивление и прозвонивается со стороны вилки. При этом кнопка включения чайника должна находиться в положении «ВКЛ». При исправности чайника сопротивление должно быть 27 Ом для чайника P=2 кВт и 67 Ом для чайника P=900 Вт.

Если сопротивление отсутствует, то имеет смысл прозвонить сам чайник без контактной пластины. Для этого нужно стать тестером на контактные пластины с двух сторон круга.

Если сопротивление очень большое, то нужно снять крышку и посмотреть на контакты внутри чайника. В днище расположен ТЭН и контактная пластина. Никаких блокировок или защит здесь. Нужно прозвонить сам ТЭН. Чайник P=2 кВт и сопротивление 27 Ом. Тэн исправен.

Контактная пластина представляет собой вилку с розеткой. Если потянуть на себя, то из гнезда можно ее вытянуть. Тестером нужно проверить контакты до разъемов вилки. Пластина крепится к корпусу чайника при помощи гаек M4. Доступа к ним практически нет, поэтому откручивать можно либо пинцетом, либо острозубцами.

Вилка имеет тонкие контакты. Конечно, мощность в 2 кВт такие контакты долго передавать не могут, поэтому со временем они подгорают и отгибаются. Можно их почистить спиртом и подогнуть.

Если точно установлено, что контакт пропал именно на соединении розетки с вилкой, то можно напаять кусочки проводов на контакты розетки, чтобы увеличить объем контакта, либо выкоротить соединение с помощью проводов.

В ручке установлена кнопка включения чайника и температурная биметаллическая пластина для отключения чайника когда вода достигнет 100 C. Контакты кнопки также очень тонкие и легко расплавляются.

Помимо чайников с плоскими ТЭНами, можно приобрести чайник со спиральным ТЭНом, который спиралью проходит внутри самой колбы для воды. Такие чайники имеют ту же форму что и чайники с плоским ТЭНом. Разница только в подставке.

В нижней части чайника располагаются контактные штыри. Эти штыри заходят в в контактные пластины и подключают 220 В к ТЭНу. Прежде всего нужно прозвонить ТЭН со стороны пластин чайника. Основная неисправность – в самих пластинах.

Пластина со штырями прикручивается тремя винтами М4 через резиновую прокладку к самому ТЭНу. Прикручивать нужно равномерно и проверять на герметичность.

Первым делом нужно прозвонить ТЭН. Его сопротивление 67 Ом при мощности чайника P=900 Вт. ТЭН покрывается накипью в дешевых моделях. Можно заливать в чайник 2-4% уксусную кислоту и кипятить с ней.

Контактная пластина снабжена всякого рода блокировками. Это совсем не увеличивает надежность, а только добавляет несколько коммутаций на очень тоненьких пластинках. На контактной пластине со стороны ТЭНа расположена стальная пластина с разрезом. Разрез нужен для того, что выгнуться вперед и отключить кнопку если ТЭН перегреется свыше 120 C. В центре вверху расположен пластмассовый шток, который упирается в ТЭН и нажимает на пластину, замыкая контакт. Шток является защитой ТЭНа от перегрева: он расплавится и отключит подачу напряжения на ТЭН.

Если отвинтить саморез в центре контактной пластинs, то можно будет снять верхнюю крышку. Под крышкой всегда много горелой пластмассы и тонких коммутационных и контактных пластин. Здесь же расположены контакты кнопки включения чайника. Кнопка выполнена в виде штока, который приподнимает пластину и отключает ТЭН. Контактные пластины все одинаковые и не отличаются по мощности чайника. Самые грамотный ремонт – запаять все наглухо и кипятить напрямую без блокировок.

На самом верху контактной пластины расположен датчик кнопки отключения чайника. Он срабатывает когда температура в чайнике дойдет до 100 C. Вырез в стальной шайбе сделан не случайно. При нагревании металл расширяется. Когда кольцо нагревается, то язычок выталкивается вперед и нажимает на кнопку отключения.

Кроме обычных бытовых чайников существует линейка профессиональных и полупрофессиональных чайников. Такие чайники вмещают в себя больше 2 литров воды, умеют поддерживать необходимую температуру на одном уровне, чтобы вода была всегда горячей.

Нормальный чайник не имеет съемную подставку, что исключает подвижный контакт. Для данного чайника подойдет провод от компьютера, видно у китайцев это дастаточно ходовой и главное — удачный. Мощность чайника заметно ниже мощности бытовых чайников. Действительно, професиональный чай пьется медленно и большой компанией, а в бытовых условиях требуется большая мощность для сокращения времени ожидания кипятка.

Самое большое различие скрывается внутри. Здесь находится двигатель с помпой. Действительно, достаточно удобно не наклонять чайник, а нажимать на кнопку. Так и безопаснее для здоровья. Под белым кембриком в термозащите располагается температурный предохранитель. Плата управления работает за логику всего чайника.

Термопредохранитель можно выкорачивать, если нет другого. Он очень некритичная штуковина.

Всем удачного ремонта.

ТЭН – это трубчатый нагревательный элемент. Применяется в различной технике бытового назначения: стиральной и посудомоечной машинах, электрических плитах, духовых шкафах, домашних бойлерах, утюгах, чайниках, кипятильниках, холодильниках, электронагревателях и даже полах с подогревом. Большое количество нагревательных элементов от производителя Термекс используется в промышленности. Все они работают по одному принципу и имеют одинаковые конструкции. Разогрев происходит из-за прохождения тока по трубчатому нагревателю.

Читайте в статье

Правила проверки ТЭНов

ТЭНы применяются в основе многих электрических приборов. Имеет керамическую, стеклянную или металлическую основу. Наполнены электроизолирующим и теплопроводным веществом. Разогреваются электричеством. Поломка нагревателя – основная причина выхода из строя.

Как проверить работоспособность ТЭНа самостоятельно?

Мультиметром.
Отсоединить подключённые провода.
Очистить от накипи и грязи.
Проверить предохранительный клапан.

Проверка абсолютно исправным мультиметром

Важное правило перед началом работ с электроприборами – отключить от электропитания. Для прозвона ТЭНа узнать сопротивление электричества (R) рассматриваемого нагревателя. Средним показателем считается 35 Ом.

Пошаговая инструкция, как прозвонить тэн:

отключить от сети, промаркировав провода. Это поможет при сборке.
Соединить щупы с контактами. Если показания прибора 30 Ом – замыкание отсутствует. В многоконтактном ТЭНе необходимо проверять каждую часть спирали отдельно, каждый вывод.
Убедиться в целостности наполнителя трубки. Для этого выбрать максимальный режим сопротивления при измерении.

Дополнительная информация! Если есть хоть какое-то сопротивление, то ТЭН неисправен и опасен для дальнейшего использования.

Отсоединение всех подключённых проводов

Во-первых, снять клеммы питания и массу, а именно провода синего, коричневого, желто-зеленого цветов. Проверить исправность проводов на замыкание и повреждения. Если сопротивление рабочее, стоит замерить замыкание ТЭНа на массу. В случае, если показатели отходят от нормы, в нагревательном элементе есть замыкание.

Все стыки очищены

Очищение стыков проводится при диагностике ТЭНа. Имеются ввиду места, куда крепятся щупы мультимера. Они полностью зачищаются от грязи, известкового налета и ржавчины.

Важно! В случае чрезмерного загрязнения ТЭНа известковым налетом либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

Проверка предохранительного клапана

Из-за избыточного давления водогрейная и трубопроводная системы подвержены разрыву, а также механическим разрушениям. Предохранительный клапан предназначен для защиты. Он автоматически выпускает избыточную жидкость и приводит давление в нормальное состояние. Имеет латунное покрытие и пружинный механизм.

При проверке следует обратить внимание на то, как извлекаются излишки воды. В нормальном состоянии вода капает. Это происходит при нагреве воды. Если вода вытекает или вовсе не проявляется – это однозначно поломка ТЭНа.

Для устранения проблемы устанавливается кран-тройник. Он имеет систему для слива воды из титана.

Зная, как проверить тэн в домашних условиях, можно сэкономить на вызове специалиста.

Способы тестирования

Существует несколько способов для проверки исправности ТЭНов. Во-первых, нужно узнать мощность оборудования. Она указана на корпусе, в паспорте или инструкции по применению.

Проверка мультиметром

Перед началом следует отключить прибор от сети, а провода от разъемов.

Перевести мультиметр в диапазон 200 Ом. Подсоединить щупы к клеммам ТЭНа.

Показания в случае исправности должны быть близкими к расчетному.

0 – замыкание;
1 – обрыв.

Как проверить тен на водонагревателе мультиметром:

Переключится в режим «зуммер».
Щупы провода подключить к выводу, а концы к корпусу.

Сигнал есть – нет пробоя.
Сигнала нет – есть пробой.

Прозвон с помощью мегомметра

Так как прозвонить ТЭН водонагревателя при утечке тока на корпус возможно только мегомметром, нужно подойди к процессу со всей ответственностью. Происходит старение изоляции. Утечка достигает такой величины, что при открытии воды человека может ударить током.

Условия при нормальной эксплуатации:

от 5 мА для УЗО в 10 мА;
от 15 мА для УЗО в 30 мА.

Проверка контрольной лампочкой

Узнавать исправность ТЭНа можно по контрольной лампочке. Она имеет 2 одножильных провода. Одним концом они подключены за щупы, вторым – к патрону. Лампа имеет мощность в 220 W. К первому проводу присоединяется фаза, а ко второму ноль от сети.

Проверка тестером

При проверке тестером следует включить его в режим минимального сопротивления. Присоединить щупы к выводу ТЭНа. При отсутствии замыкания показателем будет знак бесконечности. Другие показатели означают, что данный ТЭН не подлежит дальнейшему использованию.

Диагностика ТЭНа на бойлере

Чтобы убедиться, что ТЭН на бойлере неисправен, нужно проверить его авометром. Для измерения сопротивления тэна водонагревателя производят действия:

Отключают прибор от сети.
Снимают крышку.
Вынимают соединительные провода, ведущие к ТЭНу.
Подсоединяют прибор к клеммам термоэлемента и снимают измерения.

Для долгой эксплуатации следует иногда разбирать прибор и проводить профилактику:

Промывание водой нагревательного бака.
Очистка ТЭНа лимонной кислотой.
Замена анодов.

Дополнительная информация! Жесткая вода образует накипь и налет на трубках ТЭНа. В среднем он способен прослужить 4 года.

При некачественном обслуживании возможны следующие проблемы:

Плохо срабатывает УЗО.
Выключение автоматической системы нагревателя воды.
Вода перестает капать из клапана.

На 90% такие симптомы сулят замену водонагревателя.

Водонагревательные элементы используются во многих отраслях и предприятиях. В этой статье было подробно описано, как их проверить на неисправности самостоятельно. Для долгой службы любых приборов нужна правильная эксплуатация и техническое обслуживание. Своевременная проверка ТЭНа избавит от неприятных ситуаций и несчастных случаев.

Трубчатый электрический нагреватель (ТЭН) – это электронагревательный элемент в виде металлической трубки произвольной формы, в которой размещена спираль из нихромовой или фехромовой проволоки с выводами на концах. Для изоляции спирали и передачи от нее тепла трубку заполняют кварцевым песком. У ТЭНа нет полярности, поэтому безразлично к какому выводу подключать фазу и ноль.

Практически в любых современных электронагревательных приборах, таких, например, как электрочайник , утюг , автоматическая стиральная машина , обогреватель в качестве источника тепла используются ТЭНы.

Если в электроприборе не происходит нагрева, то это не значит, что вышел из строя ТЭН. Вполне возможно причиной неисправности может быть выключатель, терморегулятор или другие элементы управления. Но обычно в первую очередь проверяют ТЭН, так как его проверка не представляет трудностей. Любой домашний мастер, прочитав эту статью даже не имея опыта по прозвонке и замене ТЭНа легко справиться с такой задачей, выбрав наиболее доступный способ проверки.

Устройство трубчатого электронагревателя (ТЭН)

Как видно из ниже представленного чертежа ТЭН представляет собой металлическую трубку из меди, нержавеющей стали или железа, по центру которой проложена нихромовая спираль, свитая в виде пружины.

Трубка внутри полностью и плотно заполнена песком, что позволяет эффективно отводить тепловую энергию от спирали и исключить ее соприкосновение с трубкой. Концы спирали соединены сваркой с контактными стержнями, которые закреплены внутри трубки с помощью керамических изоляторов. Для подачи питающего напряжения на концах контактных стержней нарезают резьбу или приваривают контактные пластины.

Трубки для изготовления ТЭНов используют разных диаметров и в зависимости от назначения придают им различные формы вплоть до спиралеобразной. Наглядным примером может служить электрокипятильник.

Какие бывают неисправности ТЭНов

Наиболее часто ТЭНы отказывают из-за обрыва нити нихромовой спирали, который происходит по причине расплавления нихромовой нити из-за ее перегрева. Перегрев случается если на ТЭНе образовался толстый слой накипи или ТЭН, предназначенный для работы в жидкой среде, включен без нее. Перегореть спираль может из-за исходного низкого качества ТЭНа.

Спираль по центру трубки ТЭНа удерживается за счет плотного ее наполнения песком. Если при засыпке песка его плохо уплотнили или спираль сместилась от центра к стенке трубки, то со временем от вибрации спираль может переместиться и прикоснуться к внутренней поверхности трубки.

Если спираль прикоснется только в одной точке, то при отсутствии подключения заземляющего провода УЗО в квартирной электропроводке работоспособность ТЭН не потеряет и электрочайник или любой другой нагревательный прибор будет продолжать работать. Но при этом возникает вероятность попадания фазы на корпус изделия и если он металлический, то и вероятность поражения током человека при прикосновении к корпусу.

В случае если электроприбор заземлен, то в результате укорочения спирали выделяемая мощность существенно возрастет и если не сработает автомат защиты , спираль расплавится и ТЭН выйдет из строя окончательно.

Если спираль прикоснется к трубке одновременно в двух и более местах, как на фотографии, то при отсутствии заземления и УЗО, если не успеет сработать автоматический выключатель, спираль сразу же перегорит.

Таким образом, ТЭНы могут иметь одну из двух неисправностей – обрыв нихромовой спирали или короткое замыкание ее на металлическую трубчатую оболочку. Любой из этих отказов устранить невозможно и ТЭН подлежит замене.

В современных электрочайниках, мультиварках и утюгах ТЭН приваривают к корпусу изделия и при выходе ТЭНа из строя приходится покупать новый электроприбор.

Как проверить-прозвонить ТЭН

В зависимости от наличия средств измерений проверить ТЭН можно одним из следующих способов. Измерять сопротивление спирали и сопротивление между спиралью и трубкой с помощью стрелочного тестера или мультиметра, прозвонить с помощью индикатора фазы или контрольки электрика.

Проверка ТЭНа
с помощью стрелочного тестера или мультиметра

Для проверки нужно прибор включить в режим измерения минимального сопротивления и концами щупов прибора прикоснуться к выводам ТЭНа.

Если спираль в обрыве, то стрелочный тестер покажет сопротивление равное бесконечности, а мультиметр покажет «1» вместо реального сопротивления, что равносильно бесконечному сопротивлению.

Достаточно ввести в окошки калькулятора напряжение, на которое рассчитан ТЭН и его мощность. Обычно эти значения выдавлены на трубке. Можно воспользоваться информацией о потребляемой мощности электроприбора. Например, сопротивление ТЭНа электрочайника мощностью 2000 Вт составит 24,2 Ом.

Если спираль цела, то далее нужно одним концом щупа мультиметра прикоснуться к любому из выводов ТЭНа, а вторым к металлической трубке. Если короткого замыкания между спиралью и трубкой нет, то стрелочный тестер покажет бесконечное сопротивление, а мультиметр покажет «1». Если прибор покажет отличное от указанного значения, то короткое замыкание налицо и такой ТЭН дальнейшей эксплуатации не подлежит.

Проверка ТЭНа
с помощью светодиода и батарейки или источника питания

Если нет в наличии тестера или мультиметра, или села в мультиметре батарейка типа «Крона», то при наличии любого светодиода, а они есть практически во всех бытовых электроприборах и любой батарейки, даже севшей, напряжением от 3 В до 12 В, можно успешно проверить любой ТЭН, в том числе и электрочайника.

На фотографии Вы видите, как можно с помощью, вынутой из мультиметра севшей батарейки «Крона» (напряжение на ее выводах составляло всего 5 В вместо 9 В), резистора номиналом 51 Ом и светодиода проверить целостность спирали ТЭНа. Только надо учесть, что светодиод не лампочка и его нужно подключать, соблюдая полярность. Так как сам ТЭН имеет сопротивление, то при проверке спирали при использовании старой батарейки можно обойтись без резистора.

Если светодиод светит, значит, спираль целая. Для проверки сопротивления изоляции нужно отключить схему от любого из контактных стержней ТЭНа и прикоснуться к трубке ТЭНа. Светодиод не должен светить.

Если нет под рукой батарейки, то ее можно с успехом заменить любым сетевым источником питания постоянного или переменного тока, подойдет также любое зарядное устройство, например, от сотового телефона или ноутбука. На этой фотографии с помощью зажимов типа «крокодил» питающее напряжение подано с источника постоянного напряжения. Светодиод уверенно светил при изменении напряжения от 2,5 до 12 В.

Проверка ТЭНа с помощью индикатора фазы

Внимание! При проверке ТЭНа с помощью индикатора фазы и контрольки электрика следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Другими словами, прикасаться рукой к корпусу ТЭНа и его выводам после подключения к розетке недопустимо.

Если под рукой имеется индикатор фазы электрика, то с помощью него тоже можно проверить исправность ТЭНа. При этом сопротивление изоляции (между нихромовой спиралью и трубкой) будет проверено с большей достоверностью, так как при проверке мультиметром прилагается напряжение не более 9 В, а при проверке индикатором более 220 В.

Для проверки необходимо сначала определить, где в розетке находится фаза (по правилам должна находиться справа) и затем соединить отрезком провода с фазным выводом один из контактных стержней ТЭНа, как показано на фотографии.

Если при прикосновении к противоположному выводу ТЭНа лампочка индикатора не светится, значит, спираль в обрыве, а если светится при прикосновении к трубке, значит, имеется пробой изоляции (спираль касается трубки).

Проверка ТЭНа с помощью контрольки электрика

Проверить ТЭН с помощью контрольки электрика может практически каждый, так как не требуется никаких измерительных приборов. Суть проверки заключается в последовательном включении со спиралью ТЭНа любой лампочки с последующим подключением схемы к бытовой электропроводке 220 В.

Для подготовки к проверке необходимо взять вилку со шнуром и один его конец присоединить к любому контактному выводу ТЭНа, а второй конец к электрическому патрону. Далее ко второму выводу патрона присоединяется дополнительный отрезок провода. В патрон вкручивается любая лампочка , рассчитанная на напряжение 220 В.

Сначала свободный провод от патрона подключается к свободному концу ТЭНа, как показано на схеме выше. Затем вилка вставляется в розетку. При исправной спирали лампочка должна ярко светить. Если не светит, то спираль в обрыве и дальше можно не проверять, так как ТЭН дальнейшей эксплуатации не подлежит.

Далее вилка вынимается из розетки и правый по схеме вывод из патрона подсоединяется к трубке ТЭНа, как показано на фотографии. Вилка вставляется в розетку, если лампочка не светит, значит, сопротивление изоляции между спиралью и трубкой большое и ТЭН исправен. В случае, если лампочка начала светиться, значит имеет место пробой изоляции и такой ТЭН эксплуатировать недопустимо.

Нестандартные способы проверки ТЭНов

Если нет возможности проверить ТЭН одним из выше приведенным способом, то можно провода от шнура с вилкой подключить непосредственно к выводам ТЭНа и на несколько секунд вставить вилку в розетку. Если ТЭН начнет нагреваться, то значит спираль целая. Осторожно, при проверке температуры нагрева ТЭНа рукой не обожгитесь.

Для проверки сопротивления изоляции один из концов шнура, при вынутой вилке из розетки нужно отсоединить от вывода ТЭНа и присоединить его через предохранитель рассчитанный на ток защиты не более 5 А к трубке ТЭНа. Затем вставить вилку в розетку бытовой электросети. Тут время не ограничено. Если предохранитель сразу не перегорит, значит короткого замыкания спирали с корпусом нет и ТЭН исправен.

Привести все возможные способы проверки ТЭНа просто нереально. ТЭН даже можно проверить с помощью стационарного телефонного аппарата , включив его в разрыв одного из проводов, с помощью которых подключен телефон к сети. Если после подключения в снятой трубке будет сигнал, значит ТЭН исправен. Можно даже и трубку телефона не поднимать, а позвонить с мобильного телефона на него. Наличие звука звонка подтвердит целостность спирали ТЭНа.

Отопление и вентиляция

Как проверить ТЭН на бойлере самостоятельно — пошаговая инструкция

От автора: здравствуйте, уважаемые читатели! Как известно, все приборы в итоге исчерпывают свой ресурс. На смену ламповым изделиям пришли транзисторные — срок эксплуатации многих устройств значительно увеличился благодаря меньшему нагреву основных элементов. Однако во многих приборах этот эффект не является отрицательным.

Это приводит к тому, что использовать устройство становится просто опасно для жизни. Произвести диагностику и проверить прибор на работоспособность можно самостоятельно в домашних условиях. Сегодняшний материал рекомендован к прочтению, если вас интересует вопрос, как проверить тэн на .

Прозвон ТЭНа

По статистике, ТЭН в водонагревателе выходит из строя довольно часто. В каждом четвертом случае владельцы сталкиваются с тем, что прибор не нагревает воду, хотя все индикаторы, в том числе и датчики температуры, и терморегуляторы указывают на правильное подключение и исправность всех имеющихся проводов. Бывает, что водонагреватель бьет током, тем самым подвергая опасности людей. Иногда в приборе выключается автоматическая функция, вызывая перепады электроснабжения, неисправность и короткие замыкания по всей проводке дома.

Результатом появления всех этих неполадок является остановка функционирования тена и термостата. В этом случае не стоит сразу выбрасывать устройство и вызывать специалиста, стоит попытаться проверить самостоятельно нагревательный элемент на наличие поломки. Необходимы лишь начальные знания физики и несколько инструментов.

Правила проверки

Проверка ТЭНа не составит особого труда, однако нужно знать некоторые нюансы данной диагностики:

проверка осуществляется только абсолютно исправным мультиметром;
безошибочно проверить элемент нагрева возможно, лишь отсоединив все подключенные провода;
места стыков металла и щупов мультиметра должны быть очищены от любых загрязнений, ржавчины и известкового налета;
должен быть проверен предохранительный клапан.

Все эти условия обязательны для точной диагностики, чтобы ошибочно не признать рабочий ТЭН неисправным.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором. Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Источник: consultinfo.net

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Диагностика ТЭНа на бойлере

На сегодняшний день все имеющиеся на рынке модели водонагревателей выпускаются со специальным анодным стержнем, защищающим прибор от коррозии. Но, несмотря на это, ТЭНы в этих приборах тоже периодически выходят из строя. Ниже приведена инструкция, как проверить ТЭН на бойлере.

Извлекать элемент нагрева необходимо в такой последовательности.

Отключить бойлер от электропитания.
Слить воду из устройства.
Снять нижнюю крышку водонагревателя.
Снять контактные провода.
Открутить болты, соединяющие корпус бойлера и ТЭН.
Извлечь элемент нагрева из корпуса прибора.
Установить в сухой водонагреватель работающий ТЭН и проверить места соединений.

Чтобы понять, что устройство перестало нормально функционировать, нужно переустановить ТЭН и убедиться в его неисправности. Это в равной мере касается всех бойлеров популярных торговых марок — Термекс, Бош, Аристон или Электролюкс.

Важно: в случае чрезмерного загрязнения ТЭНа известковым налетом, либо недостаточной фиксации контактов резьбовых клемм, что могло спровоцировать подгорание, нужно зачистить металлическую поверхность в местах подключения мультиметровых щупов.

В заключение, хотелось бы предупредить о том, что при проведении диагностики и ремонтных работ каждый непрофессиональный электрик должен удостовериться в полном отсутствии тока во всех и приборах. Диагностика не займет много времени, однако, если у вас возникли сомнения в правильности ваших действий, лучше обратиться за помощью к специалисту. Надеемся, что статья была полезна вам. До новых встреч на страницах сайта!
