Как сделать удлинитель для модема

USB–удлинитель своими руками

Дома к интернету я подключаюсь при помощи CDMA -модема. Модем – тот еще, C-motech CCU -550 известный своим качеством приема. А качество приема сигнала очень плохое в комнате где стоит компьютер. В соседней комнате лучше. У окошка еще лучше.

Накупил фабричных usb-удлинителей. Комбинировал и так и сяк. Максимальная длина, на котором работал модем, была где-то 4,7 метра двумя кабелями, или одним на 4,5 метра. Этой длины хватало только чтобы расположить модем у дверей соседней комнаты. Но хочется-то к окошку дотянуть – там ведь прием еще лучше. А кабеля не хватает – целых 7 метров надо.

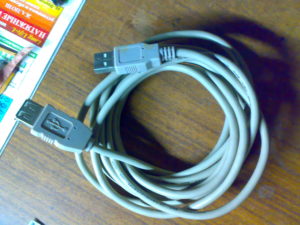

Вобщем решил я самостоятельно изготовить usb-кабель. Взял один из фабричных удлинителей, отрезал от него концы с разъемами (примерно по 10-15 сантиметров длины, так чтобы вместе с ферритовым кольцом получилось) и припаял к ним кусок витой пары длиной 7 метров. Витую пару взял самую обычную UTP 5e.

• корпус – на два провода оранжевый и оранжево-белый;
• питание +5В – на два провода коричневый и коричнево-белый;
• данные «-» – на зеленый провод;
• данные «+» – на синий провод;
• оплетку – на два провода зелено-белый и сине-белый.

В итоге получился usb-удлинитель на 7,2 метра. Кабель проверял на мышке, флешке и модеме. Нормально не заработала только флешка. При копировании большого файла через время отвалилась. Возможно из того что usb работало в режиме FullSpeed… Но мне вобщем-то для модема удлинитель нужен, а он работает!

Распайка USB .

• GND – цепь «корпуса» для питания периферийных устройств;
• V BUS – +5V также для цепей питания;
• шина D+ предназначена для передачи данных;
• шина D- – для приема данных.

4 ноября 2009 Дмитрий в рубрике hardware .

Добавить в Twitter

Добавить в Telegram

Комментарии

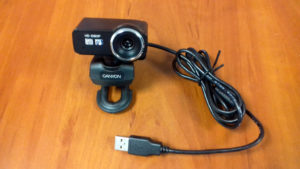

Да! Отложив в сторону метод «на соплях» и включив аккуратность удалось
отодвинуть от себя веб-камеру сначала на

Провода пускал так:

•корпус — на два провода оранжевый и оранжево-белый;
•питание +5В — на два провода коричневый и коричнево-белый;
•данные «-» — на зеленый провод;
•данные «+» — на зелено-белый;
•оплетку — на два провода синий и сине-белый.

Так будет правильней и никакого дополнительного питания!

http://imgs.inkfrog.com/pix/bestonetime1973/3055-1.jpg
есть фабричный девайс

http://imgs.inkfrog.com/pix/bestonetime1973/3055-1.jpg
есть фабричный девайс
Как этот девайс называется?

фабричный(китайский) удленнитель стоит от 110 до 250 гривен- USB удлинитель по RJ45 витой паре до 50м
http://megahertz.com.ua/p3147492-usb-udlinitel-rj45.html
на роботе нулевай этаж-потолки по сантиметров 40 армированного бетона
а надомной есть бесплатный we-fi -надо вывести около 20 метров к окну
ща буду пробовать-с таким девайсом- http://china-electronics.com.ua/network-equipment/29-wifi-adapter-alfa-awus036nh-1w-80211g-wifi-usb-wireless-n.html

Цитата от Андрей:
“Провода пускал так:

•корпус – на два провода оранжевый и оранжево-белый;
•питание +5В – на два провода коричневый и коричнево-белый;
•данные «-» – на зеленый провод;
•данные «+» – на зелено-белый;
•оплетку – на два провода синий и сине-белый.

Так будет правильней и никакого дополнительного питания!

P.S. Передача данных на 10 метров USB 2.0 . ”
——————————————
Сделал по такому принципу – получился 16 метровый (длиннее не пробовал) usb-кабель для соединения АОН а с компом. Все фунцикоирует. Благодарствую за инфу.

ПОдскажите пожалуйста, сделал удлинитель usb из витой пары 7 категории , 15метров кабель почти самый лучший что есть для интернета, используется для проведение по магистрали, почему то на ноутбуке модем работает,А на стационарном компьютере нет, то есть он вкл. пару секунд и отваливается,я понимаю что не хватает питания,
что нужно сделать ?

Раз не хватает питания (там + 5 Вольт КРАСНЫЙ провод кажись) можно так сказать “добавить” =))) и GND (землю) тоже.
Запитаться от блока питания напрямую. Проверить всё тестером на полярность и вольты .

“Запитаться от блока питания напрямую. Проверить всё тестером на полярность и вольты . ”
Запитался от блока питания от телефона самсунг. Работает!

витая пара медь, бел-син + бел-зел = вместо белого; син +зел = вместо зеленого. остальные – к экрану и “-”. красный и черный на блок питания от китайского контроллера (5В 2А). он стоит рядом с модемом на дальнем конце. 8 метров, прием отличный.

5Воль. а сколько ватт допустимо на 5 метров? Не тупите,пожалуста. Модем горит….)))

Добрый вечер . все сделал как вы описывали но только у меня шнур вышел 9 м.после спайки через usb ноут мышку видит.. а вот флешку и модем выдает ошибку что виндовс не может распознать .у меня модем пантеч 190 .как то эту проблему можно решить .подскажите .

Цитата от Андрей:
“Провода пускал так:

•корпус – на два провода оранжевый и оранжево-белый;
•питание +5В – на два провода коричневый и коричнево-белый;
•данные «-» – на зеленый провод;
•данные «+» – на зелено-белый;
•оплетку – на два провода синий и сине-белый.

Так будет правильней и никакого дополнительного питания!

P.S. Передача данных на 10 метров USB 2.0 . ”
——————————————
Сделал по такому принципу – получился 16 метровый (длиннее не пробовал) usb-кабель для соединения АОН а с компом. Все фунцикоирует. Благодарствую за инфу. Огромное спасибо .все вышло правда у меня 9 метровый юсб .взял витую пару самую обычную .юсб был 5 метровый но его не хватало отрезал как было вышеуказанно и спаял аккуратно ( правда перед этим было все наоборот ) в общем все работает .этот юсб нужен был чтоб на чердак перенести модем Pantech UMW190 . и кстати без дополнительного питания .не знаю у кого как но у меня стоит юсб 2.0 и я замерял напряжение которое оно выдает так там не 5 вольт а 4 .главное что все работает причем стабильно и деньги сэкономлены не малые .

http://www.electrosad.ru/Sovet/USB.htm Правильное изготовление удлинителя юсб!

Сделал по обычной витой паре около 6 – 7 метров удлинитель на юсб модем, работает. Вот только не покидает мысль что чувак в сервис центре при покупке модема говорил что в таком случае могут быть потери данных. Если это так то сколько я теряю в скорости интернета?

Неправильно у вас в шпаргалке записано, D+ D- оба предназначены и для приема и для передачи данных. Мало того по ним передается одно и тоже. Только в противофазе. Это надо для того чтобы при наличии наводок на кабель они были одинаковыми на обе линии. А значение имеет разница. если D+ больше чем D- то значит сигнал 1-ца, если наоборот, значит передается 0. Это называется синфазный сигнал. Если от электровеника или блока питания поступает наводка на кабель, то она смещает оба сигнала в сторону на разница между ними остается, это в общем. Мало того сам синфазный сигнал создает довольно слабые электромагнитные поля вокруг себя, (по сравнению с COM -портом в десятки раз меньше) таким образом меньше получаются паразитные контуры, от разных возникающих емкостей и индуктивностей. Но синфазный сигнал сам по себе не единственное решения все равно возникают проблемы поскольку идеальных кабелей не бывает, один кабель может быть расположен к источникам помех а также различным магнитящимся и электропроводным материалам и ближе чем другой даже на миллиметр, поэтому использование экрана может помочь в любом случае. Витая пара как раз содержит такой экран. это то провод с которым он и свит. Мало того экран равномерно свитый экран обеспечивает одинаковое волновое сопротивление, что защищает еще од одного рода помех. Дальше если пофантазировать можно использовать ко-аксиальный кабель. Даже заказать коаксиальный кабель особой конструкции.

У меня на плате две GND в мышке, не могу понять как подключить ее в USB 2.0.

В общем сделал я из 20 метров. Подключил доп. питание в виде зарядки,в конечном итоге не работает. Более того при подключении «удлинителя» в гнездо от ноута,он вырубает все USB гнёзда,а работать они начинают,только после того как я вытащу провод и перезагружу ноут.
ПримернАя схема такова : USB штекер ( ПАПА ) -> провод (витая пара) с питанием от ноутбука -> диод на плюсе(чтобы к ноуту ток не
шёл от доп питания) -> доп.питание на 5 вольт от зарядки -> USB Штекер ( МАМА ).
Подскажите пожалуйста в чём проблема?

•корпус – на два провода оранжевый и оранжево-белый;
•питание +5В – на два провода коричневый и коричнево-белый;
•данные «-» – на зеленый провод;
•данные «+» – на зелено-белый;
•оплетка – экран.
синий выкинул.

Провод 14 метров, все работает.

Оставить комментарий

Привет, читатель! Здесь пишут о веб-разработке и немного на другие темы, так или иначе связанные с компьютером. Используй страницу поиска и архива для поиска нужной тебе информации.

Виды и технические характеристики активного USB удлинителья для 3G/4G модема

Удлинитель для модема 4G стандарта — очень полезная вещь в домашних условиях или во время отъезда, когда приходится пользоваться мобильным Интернетом. Представляет собой портативный внешний усилитель, который достаточно просто собрать своими руками.

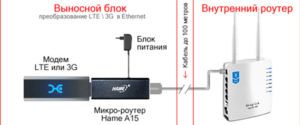

Стандартный удлинитель для модема используется для того, чтобы вынести устройство на большое расстояние от ноутбука или ПК. При этом применяется провод или шнур на основе обычной витой пары с «ЮСБ» выходом на конце. Длина выноса модема может достигать шестидесяти метров, что позволяет подобрать место с максимальным качеством принимаемого сигнала.

Как сделать

Самостоятельно изготовить стандартный USB удлинитель 10 метров, для 4G модема можно достаточно легко. Для этого подойдут подручные средства. Алгоритм изготовления такой:

1. для основы устройства подойдет обычный фонарик с выходом usb, его наконечник с лампой необходимо снять;
2. далее следует разрезать ножом штекер разъема и открыть контакты. При помощи паяльника требуется удалить провода от разъема, после чего достать их и проволоку жесткости из разъема;
3. требуется укоротить трубку фонарика до длины в пятнадцать сантиметров, после чего приготовить четыре проводника с длиной в 25 сантиметров;
4. в трубку вставить проводники и создать изгиб на конце проволоки для того, чтобы модем имел хорошую поддержку;
5. в трубку вмонтировать проволоку для жесткости;
6. в том случае, когда проводники сложно затягиваются, возможен их обрыв через некоторое время. Поэтому необходимо выбрать трубку с большим диметром, чтобы все элементы в ней находились свободно;
7. далее необходимо припаять к разъему проводники и соединить экраны при помощи проволоки жесткости, прикрутив к концам куски меди;
8. гнездо для крепления модема можно соорудить из переходника старой мыши PS/2 — USB, для этого одна сторона корпуса должна быть разрезана и из нее извлечены разъемы и детали гнезда;
9. потом требуется припаять к разъему проводники;
10. после припаивания необходимо проверить работоспособность удлинителя при помощи обычной флешки;
11. если персональный компьютер может увидеть флешку, следует приступать к сборке устройства;
12. штекер к ПК или ноутбуку необходимо собрать и приклеить или прилепить скотчем;
13. проводники и проволоку жесткости осторожно выложить чтобы не было взаимных замыканий.

Обратите внимание! В качестве основы можно использовать и обычную пластиковую бутылку.

Характеристики

Применение удлинителей в пределах городской застройки намного более эффективно по сравнению с использованием активных усилителей или дополнительных MIMO антенн. Если пользователь проживает в квартире, то достаточно будет выставить модем возле окна или закрепить снаружи. Усилители рекомендуется использовать в сельской местности, где все зависит от расстояния. Именно на работу повышенной дальности направлены антенны.

Основные характеристики удлинителей:

• стандарт, который использует порт и USB кабель для модема 4G;
• расстояние применяемого удлинения. От длины провода зависит скорость соединения, чем короче провод, тем она выше;
• скорость передачи информации;
• тип питания. Это может быть внешний блок или питание от USB-выхода;
• потребляемая устройством мощность;
• применяемые разъемы. RJ45 и обычные USB-разъемы;
• категория кабеля.

Приобретаемые в торговых точках удлинители могут делиться по месту эксплуатации. Они могут быть выносные и внутренние. Первые будут хорошо изолированы и защищены от попадания влаги и пыли. Во втором случае будет простой корпус.

Важно! Если устройство создается своими руками и планируется применять его на улице, то следует предпринять меры для качественной изоляции мест контактов и разъемов.

Применение в других областях

Удлинители USB применяются не только для выноса модема до места с наилучшим сигналом. Есть множество других сфер, в которых представленное оборудование себя активно зарекомендовало. Распространено использование удлинителей в следующих сферах деятельности:

• в охранных системах для монтажа камер видеонаблюдения или обычных веб-камер;
• в мобильной связи для установки модемов, которые функционируют в стандарте gsm;
• для сканеров и принтеров, к которым применяется совместный доступ по локальной сети;
• при проведении различных конференций и презентаций удлинители используются для подключения мыши или клавиатуры;
• всевозможное диагностическое и измерительное оборудование;
• интерактивные автоматы, терминалы и считыватели штрих-кодов.

Комплектность

Зачастую поставляемый комплект минимален и имеет в наличии:

• непосредственно USB-устройство по витой паре (должны быть Host-блок и Dev-блок);
• второй в комплекте идет инструкция.

Зачастую в комплекте не поставляется непосредственно блок питания. Кроме этого необходимо большое внимание обратить на применяемые провода. В том случае, если они тонкие, оборудованию может быть недостаточно питания. Также они имеют недостаточную экранировку. Это чревато тем, что напряжение будет понижаться достаточно резко и может падать до пяти Вольт.

Кроме этого при большой длине самого провода и малом диаметре передаваемые электрические импульсы будут слабыми и достаточно искаженными различными помехами. В этом случае ПК или ноутбук будет испытывать проблемы с тем, чтобы отличить получаемые единички от ноликов. Это чревато частыми потерями соединения в результате отсутствия передаваемых данных.

Как определить степень качества приобретенного устройства

Сам удлинитель имеет одну наиболее важную часть в своем составе — это провод. Именно по нему можно определить, насколько качественный продукт был приобретен.

Провод с повышенным диаметром имеет максимально малую величину сопротивления, поэтому и проводимость у него повышенная. Большую роль играет и материал, из которого он выполнен.

Обратите внимание! Наиболее качественные провода делаются из меди, поскольку этот материал дает минимальное сопротивление. Далее идут обмедненные и луженые провода.

Следует обратить внимание на качество сборки разъемов. В случае с дешевыми китайскими устройствами достаточно часто используется не требуемая позолота, а напыление дешевой краски, которая быстро слазит. В результате это приводит к быстрому окислению места контакта и повышению сопротивления.

Правильная покупка заключается в подборе наилучшего провода. Для этого не помешает знать его маркировку. Здесь показана зависимость толщины проводника от длины шнура:

• 28 AWG = 0.81 метр;
• 26 AWG = 1.31 метр;
• 24 AWG = 2.08 метра;
• 22 AWG = 3.33 метра;
• 20 AWG = 5.00 метров.

AWG представляет собой калибр шнура. С уменьшением цифры перед ним повышается диаметр кабеля. В качестве примера получается, что максимальная длина провода в пять метров должна производиться из наиболее толстого кабеля в 20 AWG.

Удлинители для модемов, которые работают в стандарте 4G, можно собрать самостоятельно или приобрести готовые. Необходимо знать основные характеристики устройств и моменты, касающиеся правильности выбора.
