Как соединить модем с антенной

Преимущества 3G модема с внешней антенной

Проверка связи

Каждый 3G модем может успешно работать как в сетях 3G нового поколения, так и в сети GSM. Поэтому начинаем с проверки зон покрытия 3G сетей, тех компаний сотовой связи, у которых была приобретена сим карта. С этой целью нужно зайти на сайт нужного оператора и отыскать карту покрытий именно для 3G сети.
Если Вы просмотрели карту и увидели, что дом, в котором вы живете, находится в зоне 3G покрытия или на границе зоны, можно считать, что это большая удача! Если при этом ваш модем все еще продолжает подключаться к сетям GSM, нужно проверить в профиле модема какой именно выбран приоритет подключения, и установить 3G (либо UMTS).
Если по-прежнему модем не подключился к 3G сети, это может значить только одно — уровень 3G сигнала очень слабый, и он находится ниже порогов чувствительности модема. Применение внешних антенн для 3G модемов позволяет значительно повысить уровни принимаемых сигналов и улучшить соотношение сигнала и шума.
В радиосвязи существует золотое правило: скорость всегда зависит от соотношений «сигнал/шум» — и чем данные показатель выше, тем большее количество данных возможно передать за единицу времени, и тем более стабильный сигнал, а соответственно и меньше время задержки в каналах связи. Поэтому использование 3G антенн позволяет многократно увеличить исходную скорость передачи информации.
Неоднократное тестирование показывает, что даже при нахождении в зонах с уверенным сигналом по 100% шкале, установление направленных антенн увеличивает скорость в полтора раза, что происходит за счет увеличения показателя сигнал/шум.
Как быть, если у модема нет входа для внешней антенны?
Конструктивно каждый 3G модем таких операторов МТС, Билайн и Мегафон выполнен в виде “флешки” и , конечно, возможность подключений к нему внешней антенны не предусмотрена. Это является краеугольным камнем в битве за 3G скорость. В этом случае можно воспользоваться принципом бесконтактных антенных адаптеров. Основаны они на переизлучении сигналов с антенн модемов на антенны адаптеров и обратно.
Для создания конструкции понадобится одна внешняя антенна (прием сигналов с улицы) и внутренняя антенна (переизлучение сигналов на модем). Соединить их нужно кабельной сборкой, используя качественный коаксиальный ВЧ кабель с малым коэффициентом затухания на частоте в 2100 МГц.

Пример использования антенны как переизлучателя

Рассмотрим случай использования внешних антенн S12 /1900-2170 диапазонов 3G/UMTS.Выбор этой антенны не случайный. Эти модели работают на частоте именно 3G и будут селективно усиливать, а также пропускать только сигналы 3G, отсекая диапазон в 900МГц и в 1800МГц. Устройства имеют коэффициенты усиления в 12дБ и разъемы типов N-type.
В качестве переизлучателей сигналов с уличных антенн на внутренние антенны модема , можно использовать модели AP-800/2500-360. Эти антенны представляют собой плоскую пластину диаграммой направленности в виде круга, их размер не больше визитной карточки. Устройства способны поддерживать частотный диапазон в 800-2400 МГц. Если прикрепить модем с помощью скотча к антенне, можно получить что-то наподобие бесконтактного переходника.

Для подключения данных антенн между собой нужно использовать ВЧ коаксиальный кабель, к примеру, марка 8D-FB. Затухание на частоте 2100МГц в этом кабеле составляет на 1 метр 0.23 дБ. Стоит обратить на качество кабеля особое внимание. В противном случае, все усиление, которое будет получено от антенн, может быть утеряно при прохождению по кабелю! Нетрудно будет посчитать, что длина сборки кабеля более, чем 15 метров даст общую потерю 3.65дБ — 3.50 дБ (в кабеле), 0.22-0,25 дБ (в разъемах).

Монтажу уличной антенны нужно уделять особое внимание. Сначала необходимо определить точное направление на базовую станцию антенны. В случае, когда неизвестно где расположена базовая станция, остается только подбирать направление методом проб и ошибок. Итак, нужно взять ноутбук, провести подключение модема и начинать искать правильное направление. Когда вы его найдете, модем станет ловить сеть 3G. Как это узнать? Посмотреть на диод модема — он загорится синим цветом, что будет значить успешное подключение к 3G сети.

Модемы с разъемом

Наличие у 3G модемов разъема — очень важный элемент при их активных использованиях за городской чертой, где нет столь плотного покрытия сетей, как в крупном городе , а значит сигнал часто не стабильный. В этих случаях предпочтительнее будет выравнивать прием сигналов с использованием внешних выносных антенн , которые являются более мощными, чем встроенные антенны в модемах 3G .

Данный разъем имеют следующие модемы 3G:

Модель модема ZTE MF170 оснащена разъемом для внешней антенны, способна работать с технологиями EDGE, GSM, GPRS, HSDPA, UMTS и на прием с использованием HSDPA/UMTS, достигая 3,6 Мегабит/ секунда, для EDGE/GPRS на прием вплоть до 236 Килобит/ секунда.

Модем оснащен гнездом под внешнюю антенну, предназначен для работы с технологиями EDGE, GSM, GPRS, HSDPA, UMTS и на прием информации HSDPA/UMTS почти до 7,3 Мегабит/ секунда. Передача данных в режимах HSDPA/UMTS достигает 5.74 Мбит/сек , EDGE/GPRS — на прием 236 Килобит/ секунда.

Модель Huawei E160G E169G оснащен гнездом под внешнюю антенну, предназначен для работы с технологиями EDGE, GPRS и HSDPA, GSM, UMTS и на прием информации HSDPA/UMTS почти до 7,2 Мегабит / секунда. Передача данных в режимах HSDPA/UMTS достигает 5.74 Мбит/сек , EDGE/GPRS — на прием 236 Килобит/ секунда.

Модем оснащен гнездом для внешней антенны и достигает скорости в 42 Мегабит/ секунда.

Антенна для 3g модема

Электромагнитная волна синусоидальной формы распространяется в пространстве в двух плоскостях: горизонтальной и вертикальной. Их называют сигналами с горизонтальной и вертикальной поляризацией. Приемную антенну необходимо ориентировать в зависимости от типа поляризации. Для поляризации горизонтального типа биквадраты должны быть расположены в виде восьмерки, для вертикальной — образовывать собой знак бесконечности.

Правильная ориентация в пространстве позволяет добиться оптимального качества приема. Электромагнитные сигналы направляются от излучателей передатчика к антенне телевизора с высокой частотой. Когда электромагнитная волна проходит через поверхность вибраторов, в ней появляется напряжение, которое приложено к точкам питания. Под его воздействием на металлических элементах антенны возникают токи, которые формируют электромагнитное поле. Оно усиливается и направляется в телевизор, где преобразовывается в изображение и звук.

Антенна своими руками.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «4G антенна своими руками» — это сказка. Многие на 100 % уверены, что в домашних условиях такой агрегат не собрать. К тому же нужно хорошо разбираться в физике и распространении радиомагнитных волн. Все это неправда. Нет, познания в этой области, конечно, пригодятся. Вряд ли человек, который знает суть процесса и умеет делать вай-фай антенны, читал бы эту статью. Суть в том, что благодаря пошаговым инструкциям, данным ниже, абсолютно любой, имея только стремление и все необходимые материалы, сможет сделать самодельную антенну для 4G модема.

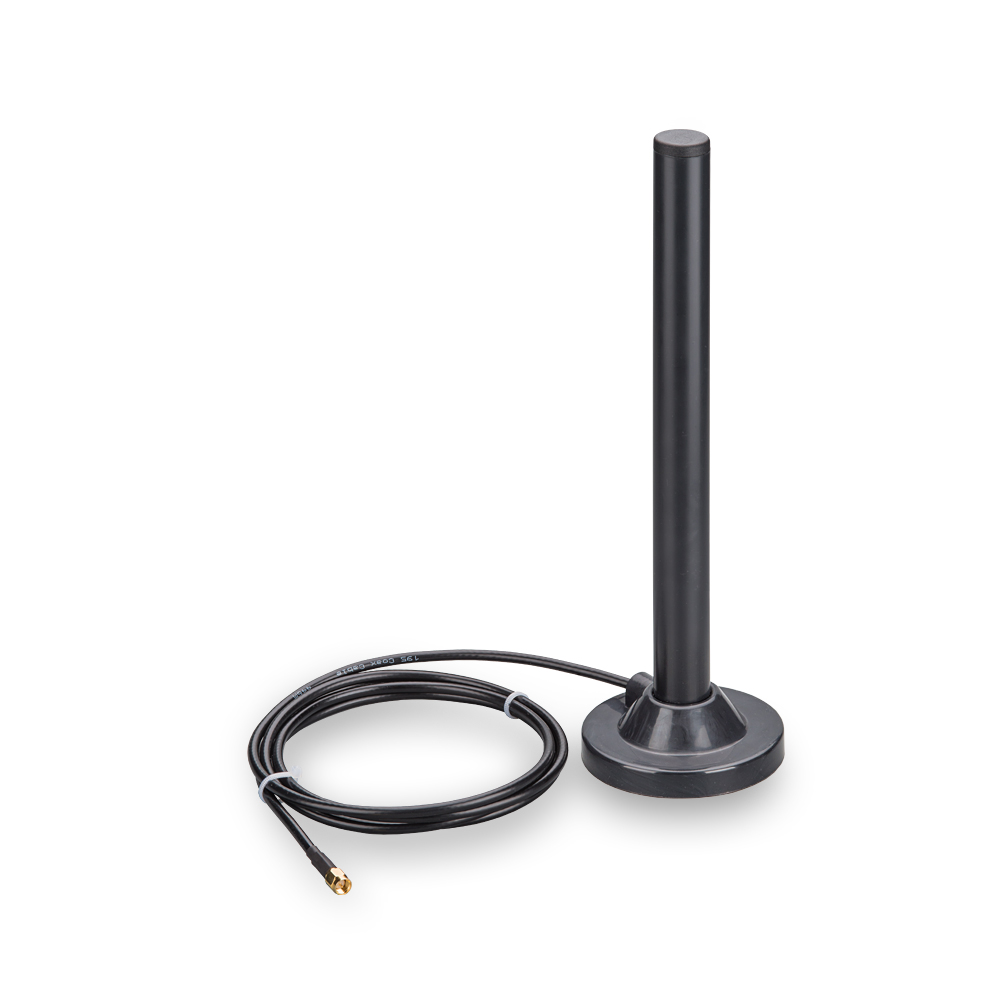

Стандартная покупная антенна для модема

Обратите внимание! Обычно при плохом Интернете люди часто обвиняют программные проблемы: неподходящую прошивку, плохую совместимость, вирусное ПО и т. д. Редко кто разбирается в аппаратной части, а ведь именно она может таить в себе неполадку

К превеликому сожалению, на данный момент нет программного продукта, который бы мог реально увеличить скорость приема и отдачи интернет-трафика. Да, есть специальные средства, которые позволяют мониторить состояние сети и ограничивать работу тех или иных программ для повышения скорости. Также они находят лучшую точку для подключения к сети. На этом функционал заканчивается.

Остается использовать только аппаратные средства. Если скорость сети регулярно прыгает, а качество оставляет желать лучшего, то может помочь специальная антенна. Вообще выпускают множество приборов для улучшения сигнала и более лучшего его улавливания. Все они не вмешиваются в программную часть, работая только на физическом уровне. Наиболее популярны:

• промышленные антенны, создание аналога которых описано в этом материале;
• репитеры, позволяющие повторять улавливаемый сигнал и делать его четче;
• рефлекторы, отражающие электромагнитные и радиомагнитные волны обратно на роутер или модем;
• роутеры, обладающие возможностью принимать беспроводной сигнал и транслировать его дальше (аналог репитера, но более функциональный).

К сведению! Принцип работы всех этих девайсов основан на работе с электромагнитными волнами для их последующего усиления. Преимуществом таких аппаратных приспособлений является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к используемой домашней сети.

Антенны

Антенны, которые служат для улавливания сигнала от базовой станции также делятся по своим конструктивным особенностям на несколько типов

Их важно знать при подборе и покупке оборудования для дома

Представленные простые приборы дают возможность получить намного повышенную скорость работы в сети, которая равна 50 Мбит/с. Но на этом было решено не останавливаться, в связи с этим на данный момент выпускаются антенны, скорость передачи данных которых равняется 100 Мегабит в секунду.

Название этих устройств — МИМО. В конкретном случае предлагается установить две антенны, которые закреплены в корпусе недалеко одна от другой. Работа осуществляется одновременно обоими частями. При этом сигналы передаются разными проводами от каждой антенны. Конкретно это новшество обеспечило столь высокую скорость передачи данных.

Обратите внимание! Название технологии подразумевает в себе расшифровку — «несколько входов потоковых данных, и несколько выходов»

Однако, следует с осторожностью отдавать предпочтение перечисленной технологии, поскольку не все операторы мобильной связи поддерживают такой формат

Уличные или внешние

Данная категория относится к более продвинутым устройствам для улучшения сигнала. Усиление 4G сигнала заключается в том, что снаружи помещения устанавливается антенна, которая при помощи кабеля имеет непосредственное подключение к раздающему устройству. Это может быть модем или роутер, который раздает беспроводную сеть Wi Fi внутри помещения.

Внутренние или комнатные

Это устанавливаемые внутри помещений специальные антенны для повышения качества получаемого сигнала и улучшения скорости работы в Интернете. Работают они в виде рефлекторов-отражателей и соединяются непосредственно с модемом при помощи стандартного USB входа.

Производителями заявляется, что эти устройства могут повышать качество принимаемого сигнала во всех возможных стандартах связи, при этом находясь внутри зданий. Однако, на самом деле не все так хорошо. В реальности, подобного типа антенны представляют собой довольно тонкую фольгу, которой обернут пластик.

Обратите внимание! Особо сильного эффекта усиления от внутренних антенн ожидать не стоит. Зачастую, одинакового результата можно достичь обычной установкой модема на подоконник у окна, где можно принимать более качественный сигнал

Встроенные или наружные

Большая часть представленных усилителей сигнала мобильной связи представляют собой отдельные аппараты. Однако, наиболее продвинутые модели усилителей созданы как отдельные интернет-центры. Они принимают и усиливают сигнал.

При этом, в их состав входят не только антенны. Они одновременно оснащаются модемами, роутерами, разъемами и другим оборудованием. Плюс этих центров в многозадачности, то есть способности сразу работать с несколькими компьютерами или ноутбуками. Данные устройства распространены в дорогих моделях некоторых производителей техники

Всенаправленные, направленные, секторные

Способные улучшать сигнал только с одной стороны или направленные. Подобная антенна может выполнять свои функции только в одном направлении. Для этого, ее нужно установить прямо в сторону расположения базовой станции оператора, что дает возможность получения сигнала высокого качества только из одного направления;

Секторные. Так же, как и первые, относятся к однонаправленным устройствам. Они имеют возможность работать в одном направлении, но при этом охватывать дополнительное пространство. Такие антенны могут принимать сигналы сразу с нескольких станций одного сектора, и в случае возможных неполадок, автоматически переключаться;

Всенаправленные, что значит их способность усиливать сигнал одновременно с нескольких сторон. В таком случае усилитель имеет возможность автоматически выбирать наиболее стабильный и мощный сигнал от одной из нескольких в округе базовых станций. Такое устройство самостоятельно настраивается и переключается на другую станцию при потере или ухудшении приема сигнала.

Узкополосные и широкополосные

Разница заключается в том, что узкополосные способны работать только в одном диапазоне частот. Аналогичные широкополосные могут одновременно работать в нескольких, кроме этого, автоматически переключаться между диапазонами и обеспечивают более стабильную передачу данных.

Антенна для 3g модема: лайфхак по изготовлению своими руками

Немало людей в современном мире использует мобильный интернет — с помощью него человек может дистанционно общаться, получать информацию и даже работать. Но не всегда провайдер предоставляет пользователям стабильную скорость соединения из-за особенностей приёма связи, который может быть ограничен особенностями рельефа, большим расстоянием до передатчика и прочими факторами.

Самодельная антенна для 3g модема поможет вам улучшить скорость и дальность приёма сигнала. Предлагаем вам несколько инструкций, как сделать антенну для 3G модема своими руками.

Способ Харченко

Недавно мы писали, как своими руками сделать антенну для приёма телевидения. Но знали ли вы, что аналогичным образом можно сделать самодельную антенну для 3G модема?

• Медный провод или проволока, потребуется участок примерно в 30 сантиметров;
• Коаксиальный кабель сопротивлением 50 или 75 Ом;
• Разъём для подключения антенны к модему;
• Кусок фольги или DVD-диск в качестве рефлектора;
• Инструменты: нож, паяльник, пассатижи, клей, линейка и карандаш;
• Пластиковая крышка от бутылки для разделения антенны от рефлектора.

Изготовление биквадрата Харченко

На фотографиях самодельных антенн для 3G модемов можно увидеть его примерный вид. Для начала необходимо сделать на медной проволоке разметку карандашом: длина внешней стороны каждого из квадратов должна составлять примерно 35-36 мм.

Аккуратно погнуть проволоку по разметке, помогая себе пассатижами. Должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Оставшиеся куски проволоки удалить.

Проделать в крышке отверстие, в него продеть конец кабеля. Кабель раздилать, оголив внутренний проводник и экран для пайки.

Через отверстие вставить диск-рефлектор в провод, продвинуть его к антенне и приклеить к крышке. Припаять к кабелю с другой стороны разъём для подключения к модему. Подсоединить антенну к модему. Наслаждаться результатом своей работы!

Антенна «двойное кольцо»

Следующий способ создания самодельной антенны сложнее в исполнении, но даёт больший эффект. Для его выполнения потребуется:

• Медная проволока или провод;
• Рефлектор — плоская длинная консервная банка, кусок фольги и т.д;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Короткая металлическая трубка, в которую можно продеть кабель;
• Разъём для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробная инструкция по изготовлению:

• Поищите в Интернете схему Bi-Loop антенны для 3g модема — на ней вы увидите похожую на антенну Харченко конструкцию, но в виде двух колец;
• Сделать карандашом на проволоке разметку: для волн длиной 2050 МГц длина каждого кольца должна составлять примерно 146 мм;
• Аккуратно согнуть из проволоки двойное кольцо. Также можно изготовить два кольца с зазорами длиной примерно 3 мм и припаять их концами друг к другу, оставив зазоры открытыми;
• Изготовить рефлектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдёт любая металлическая панель, из подручных средств можно использовать фольгу или жесть от консервной банки;
• Проделать посередине рефлектора отверстие, через которое вставить металлическую трубку —со стороны соединения с антенной длина трубки должна составлять примерно 18 мм! Припаять трубку к рефлектору с другой стороны;
• Разделить ножом кабель: экран следует запаять, а проводник слегка оголить;
• Продеть кабель в трубку и припаять к ней антенну: верхнюю часть следует припаять к проводнику, а нижнюю — к медной трубке;
• Запаять трубку и оплётку кабеля;
• Дополнительно для усиления сигнала можно использовать спутниковую тарелку, установив готовую антенну на кронштейн;
• Другой конец кабеля следует соединить с разъемом для подключения к модему с помощью паяльника;
• Подключить антенну к модему. Готово!

Теперь вы знаете несколько способов, как сделать антенну для 3G модема своими руками. Приведённые выше способы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Устройство и оптимальные габариты

Ширина принимаемого диапазона и коэффициент усиления сигнала увеличиваются вместе с увеличением габаритов конструкции. При постройке устройства необходимо искать компромисс. Для подробного описания изготовления в качестве антенны 2g и 3g можно остановиться на биквадрате Харченко. Этот малогабаритный вариант может располагаться как внутри помещения, так и снаружи. Он отлично показал себя в качестве приёмника сигнала для мобильного интернета.

Существует шаблон подбора размеров биквадрата Харченко в зависимости от частоты: онлайн подбор, программы, которые можно найти в сети.

Основные требования к вибратору

Тело вибратора выполняется из алюминия или меди круглого сечения. Это может быть трубка, может быть цельный пруток. Подходящим считается поперечное сечение тела вибратора 5-7 мм2. Исходя из формулы площади сечения круга S = 2πR = πD, диаметр легко определить, разделив нужную площадь сечения на число π = 3,14. После чего штангенциркулем измерять подходящие по длине заготовки. Подходящий диаметр – 2,5-3,5 мм. Сторона четырёхугольника должна соответствовать длине волны.

Внимание! Как показала практика, с медными или латунными заготовками работать легче, потому что они поддаются пайке. Так как для наших целей нужны хорошие контакты, то все соединения лучше всего пропаивать

Присоединение кабеля к готовой конструкции тоже лучше выполнять с помощью пайки.

Если под рукой нет медных трубок или прутков, то для этой цели отлично подойдут алюминиевые «усы» метрового диапазона польской антенны «решётка». Их длины будет достаточно для изготовления вибратора. Изгибать заготовку нужно так, чтобы концы отрезка сошлись в центре. Концы можно расплющить, просверлить в них отверстия и присоединить кабель при помощи болтов и гаек.

Польская антенна типа «решётка»

Выбор кабеля

Для наименьшей потери сигнала желательно подбирать кабель с меньшим сопротивлением. Оно должно лежать в пределах от 50 до 55 Ом. Провод на вид тоньше обычного телевизионного, поэтому прекрасно согласуется с механическими размерами вибратора. Провод должен оканчиваться разъемами и переходниками типа F female-CRC9.

Специфика конструкции рефлектора

Этот своеобразный экран может иметь сплошную поверхность из металлической фольги или решётчатую. Главные требования:

• размер должен быть таким, чтобы края выступали за габариты антенны;
• между рефлектором и вибратором должно быть выдержано расстояние не менее 36 мм;
• рефлектор слегка выгибают, располагая удалённую точку напротив центра антенны.

Материал для создания рефлектора может быть самый разный, но обязательно из металла.

Процесс создания устройства

При создании вибратора немаловажное значение имеют не только размеры, но и симметрия. Для придания установке максимально точной симметрии все грани квадратов должны быть одинаковыми, а достичь такого результата можно с помощью одного из двух методов:

• предварительно разметить проволоку с помощью черного маркера;
• использовать схему или контрольный шаблон, имеющий определенную длину.

Пассатижи нужно установить на разметку кабеля, после чего выгнуть провод ровно на 90°, чтобы придерживаться изгиба по угольнику. Далее вибратор нужно изогнуть с использованием контрольного чертежа для каждой грани квадрата и обрезать оставшуюся часть выгнутой проволоки с помощью бокорезов.

Подсоединение и варианты передачи сигнала

В центре крышки от пластиковой бутылки нужно просверлить отверстие с помощью дрели, размер которого должен слегка превышать диаметр кабеля. Далее один конец следует ввести в отверстие и разобрать таким образом, чтобы произошло оголение центральной жилы с областью пайки. Подсоединить кабеля можно с помощью самодельного паяльника, а затем натянуть крышку на вибратор, постепенно ведя по проводу.

Важно! С целью увеличения надежности в пластиковой пробке можно использовать клей и проводку из мелких пропилов. Сквозь центральное отверстие диска нужно ввести провод, после чего приклеить его к торцевой части пробки

Такой эффективный метод установки не подразумевает того, что между вибратором и рефлектором будет происходить электрический контакт

Сквозь центральное отверстие диска нужно ввести провод, после чего приклеить его к торцевой части пробки. Такой эффективный метод установки не подразумевает того, что между вибратором и рефлектором будет происходить электрический контакт.

Отправка данных беспроводным путем

На исходные точки коаксиального кабеля нужно подсоединить электроды, которые будут играть роль генераторного узла, излучающего мощную электрическую волну. С помощью нитки нужно сделать два витка по корпусу модема (по его внешнему контуру), добавить 7 мм и вырезать из металла или фольги три полоски, длина которых должна составлять 80 мм, а ширина — 45 мм.

Электроды, припаянные к антенне Харченко, разводятся на определенное расстояние и направляются так, чтобы принятый сигнал производился на антенну 3G-модема.

Биквадратные антенны Wi-Fi

Вайфай антенна, построенная по биквадратной схеме, сформирована заземленным рефлектором, излучателя вида восьмерки с прямыми (90 градусов) углами. Получается нечто, напоминающее ультрамодные очки с тонкой перемычкой посередине. Нижняя половина сажается на землю, верхняя — на сигнальную жилу кабеля РК – 50.

Правда, антенна для Вай фай будет размерами поменьше. Сторона квадрата по средней линии медной жилы излучателя равна 30,5 мм. Итак, восьмерка отстоит от рефлектора на 1,5 (половина длины стороны квадрата) см и параллельна пластине. В нашем случае плата гетинакса плоха тем, что сложно достать. Рефлектор – просто пластина проводящего электрический ток металла. Сгодятся жесть, сталь, алюминий. Учитывая размер излучателя, можно изготовить рефлектор Вай фай антенны, воспользовавшись лазерным компакт диском (DVD) 5,25 дюйма.

Внутренний отражающий слой алюминия создан, чтобы лазерный луч не терял энергию на поверхности. Кроме того в центре имеется дырочка под N-коннектор. Осталось вскрыть защитную пластиковую оболочку, посадить отражающий слой на экран кабеля РК – 50

Обратите внимание: если N-коннектор не будет отстоять с излучателем на 1,5 см от рефлектора, условия приема ухудшатся. Необходимо добиться указанного положения, подкладывая тонкие металлические шайбы или по месту

Напоминаем: биквадратная восьмерка гнется от середины поворотом на 90 градусов. В точку вернутся оба конца кабеля ПВ1 1х2,5. Толщина проволоки составляет 1,6 мм диаметром, между центрами жилы сторона квадрата равняется 30,5 мм. Концы сажаются на экран коннектора, объединяются с рефлектором (компакт-диск), серединная часть послужит целям снятия сигнала. Диаграмма направленности устройства резко сужается, снабжена одним главным лепестком, который направим на источник сигнала. Если дело происходит в комнате, придется экспериментально найти отраженный луч, располагаемый практически в любом направлении.

Рефлектор защитит от соседских помех, усилит мощность. Блокирует эффект многолучевости, мало полезного приносящего аппаратуре. Самодельная антенна Вай фай принимает только из узкого сектора. Благодаря этому, соединим сетью дома, стоящие напротив, что было бы невозможно с поставляемой в комплекте точки доступа.

Рядом может стоять конденсатор, емкость служит целям компенсации коэффициента сжатия контура. Встроенная антенна невелика, бессильна образовать полноценное устройство приема радиоволн. Дефект нейтрализуется подстроечным конденсатором.

Элемент не нужен, потому что полноразмерная антенна для Вай фай роутера не нуждается в компенсации. Цепи включения самоделки рвите выше конденсатора. Выполняя монтаж, нельзя пользоваться типичным паяльником на 100 Вт. Сожжет электронные компоненты платы. Потребуется маленький паяльник, снабженный жалом-иглой, мощностью 25 Вт.

Вес компакт диска маленький, ветровая нагрузка невысокая, в противовес громоздкой конструкции и никого снизу не убьет падающей платой гетинакса. Рекомендуется избегать размещать изделия на солнце, но в нашем случае записанная информация не играет великой роли. При желании N-коннектор загерметизируйте, продлив срок службы паяного соединения. Используется специальный гель-компаунд, применяемый при монтаже печатных плат. Подобные выпускает компания Аллюр (Санкт-Петербург). Пару слов объяснят, как сделать Вай фай антенну своими руками мощнее.

Виды антенн для 3G и 4G

На сегодняшний момент видов приемников сигнала для мобильных сетей третьего и четвертого поколений существует немало. Многие из них использовались еще до появления сотовой связи (для телевизионного вещания) и успели зарекомендовать себя с хорошей стороны. Ниже рассказано об основных антеннах для 4G Интернета, которые можно собрать своими руками.

Простая

Самый примитивный вид антенны, который выглядит, как обычный кусок проволоки. Такое приспособление относится к среднемощным или маломощным. То есть длинные линки с его помощью поддерживать вряд ли получится. Зато можно с легкостью заменить стандартную антенну роутера или модема на 2 децибела. Это позволит по меньшей мере в 2 раза увеличить радиус покрытия сетевого устройства без особых затрат.

Антенна, припаянная к модему

Панельная

Ещё один вариант оборудования, применяемого для улучшения качества сигнала. Особой популярностью пользуются для работы с 3G и 4G сетями.

Обратите внимание! Изначально их использовали для стандартов третьего поколения, но затем стало понятно, что эти устройства могут спокойно работать и с LTE сетями. Всё дело в том, что рабочий диапазон этих стандартов частично совпадает

Направленная 3G, 4G пушка

Это устройство представляет собой штырь, на котором на определённом расстоянии надеты медные круги фиксированного радиуса. Преимуществом такого приспособления является то, что при грамотном подходе и минимально затраченных средствах можно получить антенну, улавливающую сигнал даже за 30 км от вышки или базовой станции, что крайне выгодно и удобно.

Чтобы увеличить пропускную способность каналов передачи данных между приемником и передатчиком, разработали специальный метод обработки радиосигналов, основанный на том, что приемы передачи ведутся через различные антенны.

Важно! Применяя антенну типа MIMO, можно увеличить пропускную способность доступа к сети. Это будет величина, в среднем на 10-30 % большая, чем при использовании простой антенны

Основной принцип работы приспособления заключается в устранении любых взаимосвязей между принимающей и отправляющей антеннами.

Антенна Харченко, или биквадрат

Антенну, которую придумали еще в 60-х гг. прошлого века, по праву считают одной из наиболее популярных. В те времена она помогала улучшить качество картинки на телевизоре людям, проживающим за зоной уверенного приема телевизионных сигналов, а сегодня она может с легкостью повысить скорость доступа к мобильным сетям и телекоммуникационным системам.

К сведению! Другое ее название — биквадрат.

Волновая

Антенна под названием «волновой канал» была изобретена еще раньше, в 1926 г. в Японии. Данные приспособления сразу стали популярными во всем мире. Они очень просты в изготовлении и обладают достаточно хорошей направленностью. Телевизор стал цифровым, а значит, мультиплекс может передать сразу несколько каналов на одной частоте.

Важно! Это значительно упростило изготовление антенны, так как теперь не нужно обеспечивать широкополосный сигнал, достаточно создавать приемник на одну определенную частоту

Другие возможные виды

Одним из наиболее распространенных видов антенн является облучатель для спутниковой тарелки. Он продается во многих специализированных местах и обладает хорошим соотношением цены и качества. Спутниковые тарелки позволяют фиксировать сигнал на расстояние до 40 000 км. Понятно, что такое приспособление сделать в домашних условиях крайне проблематично, поэтому оно не стоит детального рассмотрения. При желании его можно просто купить.

Принцип работы усилителя сигналов

Изготовление антенны из жестяной банки

Плюс этой самодельной антенны — доступность. В каждом доме можно найти свободную жестяную банку — будь то от кофе или газированных напитков. Лучше, чтобы она была цилиндрической — без углов. Банка будет неким «слуховым аппартом» для волн. Они будут доходить до дна и отражаться от него. В итоге в банке будет образовываться стоячая волна.

Что нужно сделать с банкой, чтобы из неё получилась антенна:

1. Рассмотрим самый простой вариант — без использования проводов. Нужна только банка и модем. Снимаем крышку с банки. В стенке ближе ко дну делаем отверстие, чтобы в него поместился модем.
2. Размещаем модем в отверстии, чтобы задняя часть со встроенной антенной оказалась в банке.

Берём USB-удлинитель и через него подключаем модем к компьютеру. Модем с банкой ставим на подоконник или ближе к окну. Смотрим на количество делений и регулируем положение банки с модемом, чтобы максимально усилить сигнал.

Минус способа в том, что он подойдёт не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом располагается далеко от вышки. Она может вам помочь, если проблемы с сигналом не слишком серьёзные. Таким образом, антенна простая в изготовлении, но не настолько эффективная, как, например, антенна Харченко.

Более сложная вариация баночной антенны — с металлическим коннектором внутри и проводом, который тянется от него:

1. В банке необходимо просверлить отверстие для коннектора. Лучше использовать коннектор с гайкой.
2. К коннектору нужно припаять штырь из куска медного провода, коннектор завинчивается в банку (надо проследить, чтобы у него был электрический контакт с внутренней стороной банки, т. к. иногда она бывает лакирована).

После этого останется только сделать шнур для подсоединения антенны к модему.

Описание самодельного приемника

При соответствующих настройках самодельная антенна 3G или вместе с биквадратом одновременно может выступать в роли приемника и усилителя. Биквадрат является разновидностью рамочных антенн, которые входят в группу зигзагообразных. Изобрел его российский ученый Владимир Харченко. Впервые его использовать начали во второй половине 20-го века, чтобы «ловить» сигналы телевизионных передач. Ученые настроили это устройство на частоту 14 МГц, придали ей необходимое положение и стали получать сигналы из Соединенных Штатов Америки.

Обратите внимание! На сегодняшний день панельную антенну биквадрат для 3G можно купить в специализированном магазине или же сделать такое нехитрое приспособление своими руками. Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ

Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ

Согласно многочисленным расчетам и экспериментам В. Харченко, по выходным данным даже сделанная антенна для Интернета своими руками способствует усилению работы цифровых устройств, которые функционируют на основе мобильных платформ. Без рефлектора прием сигнала увеличивается до 4-5 дБ, а с его внедрением показатель увеличивается до 7-10 дБ.

Направленные устройства

Когда сигнал на модеме есть, но является недостаточно сильным, рекомендуется использовать нехитрые устройства, чтобы усилить мощность приема мобильного Интернета. Данный метод заключается в том, чтобы получше расположить 3G-модем и направить его антенну в сторону вышки. Использовать для этих целей можно такие подручные материалы:

• жестяную банку;
• старую кастрюлю;
• посуду или простой DVD-диск.

К примеру, если рассматривать баночную антенну, то здесь следует только пробить отверстие у основания банки или в ее дне. Это нужно, чтобы закрепить модем, правильное направление которого усилит сигнал.

Внешняя антенна

Также нужно выбрать оптимальную точку направления сигнала. В качестве изоляции следует использовать изоленту, которая будет предотвращать попадание влаги на микросхемы и соединения проводов.

Важно! Категорически запрещено заматывать слоями место около встроенного уловителя, поскольку это приведет к ухудшению сигнала, в результате чего все усилия пойдут насмарку. В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке

За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов

В роли рефлектора может выступить лист металла, который желательно немного закруглить для концентрации сигнала в одной точке. За неимением металлического листа можно взять обыкновенный картон, основание которого следует обклеить фольгой для отражения сигналов.

Антенна Харченко для 3G

Несмотря на то, что устройство было изобретено в середине 20-го века, ее конструкция нисколько не изменилась, как и популярность. Принцип работы заключается в том, чтобы улавливать электромагнитные волны, по которым осуществляется передача мобильного Интернета.

Преимущество данной конструкции заключается в дальности работы, поскольку происходит многократное отражение сигнала в атмосфере. Волны огибают препятствия, в результате чего

Самодельные антенны для 3g модема. Антенны своими руками

Всемирная сеть интернета предоставляет огромные возможности для коммуникаций, бизнеса, развлечения, общения и многого другого. Благодаря появлению сотовой связи, а потом и 3G-технологий, мобильный интернет стал известным и популярным явлением, приманивая людей своей быстротой и удобством.

Большие населенные пункты и мегаполисы давно покрыты частотными волнами, обладающими бинарным кодом. Людям в наше время все больше необходим доступ к источнику информации, а потому они все чаще применяют беспроводный доступ к сети.

Активная внешняя антенна

Хотя каждый завод или фирма, занимающиеся подобными технологиями, обладают широким ассортиментом товара, на современном отечественном рынке купить антенну для улучшения сигнала 3G достаточно непросто. В розничной продаже таких антенн практически нет, а если и получится найти, то цена ее будет высокой, так как это штучный тов, и у него нет конкуренции.

Большинство людей даже не представляют, как может выглядеть такой механизм и как его подключать к модему.

Разновидности антенн

Внешняя антенна для 3G-модема существует в двух видах: направленная и всенаправленная.

У первого типа приспособления имеются мощные показатели усиления и приемлемая стоимость. Сила сигнала здесь зависит от количества наличествующих компонентов на волноводе. В распространенном типе антенны «Яги» есть пятнадцать элементов. Это приспособление может усиливать частоту сигнала до 21 ДБи. Единственный недостаток ее — узкий луч, т. е. для получения сигнала необходимо будет точно ловить источник частот, называемый базовой станцией. Поэтому специалисты и дали ей название — направленная антенна для 3G-модема.

Другой вид

Есть модель направленного действия в виде панели. Ее конструкторская особенность в том, что она выглядит как квадрат или прямоугольной формы поверхность, внутри которой находится волновод, прикрепленный к фольгированному текстолиту. Бывает, что изготавливается такая направленная антенна для 3G-модема из двух металлических панелей, один из которых выполняет функцию рефлектора, а другой — источника излучения.

При больших габаритах такой прибор может обеспечивать высокий процент усиления, около 25 ДБи, но стоимость его будет несколько выше, чем у прямой модели. Излучение здесь не такое узкое, но тем не менее тоже нужно знать, где находится базовая станция, и направлять антенну в ту сторону.

Внешняя 3G-антенна для USB-модема всенаправленная

Такое приспособление представляет собой волновод вертикального положения. Их можно видеть в такси, на радиоприемнике, системе Wi-Fi и так далее. Их еще часто называют круговыми. Как правило, из-за простой конструкции они имеют меньшую цену. Их мощность зависит от длины антенны. Большинство таких устройств могут ловить частоту 15-17 ДБи и не больше, так как для более мощного источника требуется большая длина, сопоставимая с шестом, который при раскачивании ветром теряет сигнальный луч. Если станция излучения кода находится недалеко и луч 3G все-таки имеется, пускай и с перебоями, то такая активная внешняя антенна подойдет для домашнего пользования. Но если источник располагается далеко, а частотное покрытие хуже некуда, то придется применять антенну направленного действия.

Механизм подключения внешних антенн к модему

Вопрос подключения не так прост, как кажется на первый взгляд. Ведь 3G-модем с разъемом для внешней антенны нельзя подсоединить без потери качества сигнала. Изготовители стационарных модемов создают свои приборы в основном с разъемом CRC9. Например, модем Huawei E352, которым часто пользуются операторы «Мегафона». В нем как раз такой вход для внешней антенны.

Однако большинство внешних источников связи имеют разъемы FME, SMA, N-Type и другие, которые не подходят к штекеру антенн. Так все-таки, как произвести подключение внешней антенны к 3G-модему? Чтобы решить этот вопрос, понадобится специальный антенный переходник. У него на одном конце имеется разъем CRC9, а на другом — то, что нужно для внешних источников сигнала.

Этот переходник найти непросто, да и цена его 500-800 рублей. Правда, в продаже встречаются антенны уже с готовым разъемом CRC9, но у них есть один существенный недостаток — максимальная длина шнура всего один метр. Потому такими приспособлениями пользуются только в комнате, а не снаружи, для получения стабильного сигнала.

Но есть и другие, народные способы, как подключить 3G-модем с разъемом для внешней антенны, и тем самым улучшить и усилить частоту сигнала.

Основное свойство сигнала

Купленная в магазине внешняя антенна для 3G-модема, цена которой колеблется от 650-800 рублей и выше, по мнению многих экспертов, не является хорошим вариантом, потому что стоит недешево, да и разъемы не ко всем модемам подходят, как уже говорилось выше. Также сам переходник стоит немало. Так что овчинка выделки не всегда стоит.

Большинство специалистов утверждают, что главным моментом в эффективности получения сигнала являются не проценты, показываемые программой модема, не различные данные в децибелах, а скорость доступа.

Подключение 3G-сигнала зависит от многих особенностей — насколько заняты слоты, как активны абоненты, погодные условия, расстояние до базового источника и так далее.

Усилитель своими руками

Внешняя антенна для 3G-модема, цена которой, как мы видим, довольно-таки немалая, не каждому по карману, да и найти подходящую проблематично. Поэтому наши народные умельцы выдумывают различные способы, чтобы улучшить качество улавливаемого сигнала. И что самое интересное — у них получается! Некоторыми действенными способами они делятся и с другими людьми.

Подручные предметы

Самым простым вариантом для усиления сигнала будет служить обыкновенная медная проволока, которую нужно намотать на конец модема в четыре витка. Почему наматывают на конец? Потому что там находится встроенный внутренний приемник сигнала.

Такая своеобразная внешняя антенна для 3G-модема действительно увеличивает скорость и качество получаемого бинарного кода. Однако и она имеет свои минусы. Чтобы все работало как должно, необходимо тщательно подбирать количество витков, толщину проволоки и длину свободного конца. Все эти параметры для каждого модема и места разные. Так, например, бывают случаи, когда один ненужный виток может только ухудшить качество принимаемого сигнала.

Еще одно усиление 3G-модема, подсказанное народом, — применить дуршлаг или кастрюлю. Такие экспериментаторы могут создавать целые системы из кухонной посуды, различных металлических экранов и спутниковых тарелок. Уловить сигнал, используя кастрюлю, проще, чем через проволоку, но это заберет намного больше времени.

Другие способы создания антенн для модемов

Часто в комплекте при покупке модема можно встретить специальный удлинитель с куском скотча на конце, для закрепления его на стенку или окно. Однако качество работы такого «гаджета» будет равносильно эффекту намотанного медного провода.

Гораздо большей популярностью пользуются «баночные» усилители сигнала 3G-, 4G-модема. Эта «технология» пришла от сети Wi-Fi, где пользователи могут растягивать покрытие сети на приличную площадь. Как сделать такой усилитель?

Для такой работы потребуется простая жестяная банка, например, из-под кофе. На определенном расстоянии от дна необходимо просверлить отверстие для стандартного антенного гнезда. К нему припаивают провод волновода. К этому гнезду подключают телекабель с необходимыми разъемами и переходник антенны к модему.

Если мобильное устройство не обладает нужными разъемами, то умельцы советуют в отверстие банки всунуть сам модем, чтобы он плотно там сел.

Естественно, что такие приспособления неудобны, так как с ними придется ходить по всей квартире или дому в поисках лучшего сигнала.

Лазерный диск — усилитель мобильного устройства

Чтобы получилась внешняя антенна для 3G-модема из CD- или DVD-дисков, необходимы сам диск с креплением для флешки, 3- или 5-метровый удлинитель с гнездами USB «мама-папа», снаружи окна, где будет висеть «тарелка», сделать крепление.

Таким образом, диск с модемом и удлинителем крепится на стекле снаружи или внутри, в зависимости от погодных условий, а другой подключается к ноутбуку или персональному компьютеру.

Как замечают многие пользователи, испробовавшие эту технологию, качество сигнала действительно улучшается по сравнению с тем, что было. Если вместо небольшого лазерного диска применить что-то большее, то и сигнал усилится в разы.

Как выбрать усилитель сигнала?

Перед выбором усилителя следует сначала определить уровень стандартной частоты источника кода. Для этого делают следующее:

1. С помощью мобильного телефона можно узнать, где сигнал самый максимальный, пройдясь с ним по всему дому и вокруг него.
2. Также можно пройти и с ноутбуком, у которого, особенно в современных моделях, есть индикатор 3G-связи.
3. Наносим на бумагу пару точек, где сигнал самый лучший.
4. Проверяем эти точки по высоте.
5. Останавливаемся на какой-то одной позиции.

Внешняя антенна для 3G-модема, которую можно купить или сделать вышеприведенными способами, не всегда приносит желаемый результат. Некоторые электронщики и специалисты рекомендуют собрать приспособление, именуемое как «усилитель Харченко».

Многие пользователи об этом устройстве отзываются положительно, подчеркивая ее хороший результат.

Для того чтобы создать такую антенну, следует взять толстую медную проволоку и изогнуть ее в виде двух ромбов, соединяющихся друг с другом одним из своих углов. Главное, чтобы получились именно ромбы с углами 120 о, а не какие-то другие фигуры. Это необходимо для снижения внутреннего сопротивления.

К усилителю припаивается высокочастотный кабель с фидером, который на него накручивается. Отдельно к этому самому компоненту припаивается небольшой кусочек медного провода.

Для улучшения эффекта к приспособлению добавляют металлическую пластину (рефлектор) из фольгированного текстолита 12 х 13,5 см. Расстояние между рефлектором и антенной должно быть около 35-36 мм. Для этого можно использовать колпачок от дезодоранта, который крепится к антенне с помощью термоклея. Затем такой усилитель подключаем к модему, используя адаптер или витки вокруг устройства, как мы описывали в начале статьи.

Какое же заключение можно выработать из всего вышесказанного? Самый лучший вид интернет-связи — это кабельный. Он более надежный, стабильный, скоростной и предоставляет большие возможности. Но одна беда — его нельзя взять на дачу или в путешествие.

В дороге или на отдыхе хорошим вариантом будет мобильный интернет. Однако не все могут себе позволить широкоэкранные коммуникаторы и смартфоны, чтобы было удобно просматривать любые страницы Всемирной паутины. Поэтому как альтернатива кабельному интернету и мобильному была придумана связь через специальные модемы.

Они хороши там, где нет кабельного интернета, но есть желание просматривать веб-ресурсы на нормальном экране. Такой 3G-модем, отзывы о котором чаще всего указывают на недостаточную мощность, обладает тоже своими недостатками.

Казалось бы, берется модем и едешь куда хочешь — везде будет доступ к интернету. Оказалось, что это не совсем так. Когда ты находишься в городе или возле него, где покрытие сети стабильно и устойчиво, то практически не замечаешь его проблем, что и отмечают пользователи. Но стоит уехать на несколько десятков километров от базы источника, как тут же проявятся все его минусы, главным из которых будет слабый и прерывающийся сигнал связи. Поэтому многие умельцы сами придумали и другим советуют спасать положение самодельным приспособлением, известным как внешняя 3G-антенна для USB-модема, отдавая ему предпочтение из-за дешевизны и более хорошего качества, чем у покупных антенн.

Порой, сети 3G — единственный вариант комфортного доступа в интернет. Но скоростной доступ UMTS/HDSPA далеко от базовых станций не водится, особенно в условиях бетонных джунглей. Посему чаще всего приходится довольствоваться GPRS/EDGE и путешествовать по Сети со скоростью сонной черепахи.

Если 3G всё же «добивает» до вашего жилища, но коннект то есть, то нет – стабильную связь получить можно. К примеру, в моём доме на втором этаже 3G ловится, тогда как на первом – нет. После небольшого апгрейда сеть 3G стала ловиться на ура и на первом этаже. О том, как научить гаджет видеть сеть 3G с помощью собранной из подручных материалов антенны, мы и расскажем в этой статье.

Сразу отбросим решения, связанные с покупкой промышленно изготовленной антенны. Это затратно и не стоит упоминания уже потому, что далеко не каждый модем имеет разъем для подключения внешней антенны. Более того, стоимость антенного адаптера для модема может оказаться сопоставимой со стоимостью самого модема.

Далее стоит подчеркнуть, что критерием эффективности того или иного решения надо считать не количество децибел или процентов, отображаемых управляющей программой модема, не числом «палок» на индикаторе, а реальным увеличением скорости доступа, то есть подключением режима 3G. Приведенный скриншот демонстрирует относительность стандартных индикаторов.

Хотя как косвенное подтверждение правильности выбора эти показатели вполне подойдут. Стоит также заметить, что сама возможность подключения к интернету на скорости 3G зависит от очень многих факторов (расстояние до базовой станции, погоды, занятости слотов, активности абонентов), а мы пытаемся улучшить лишь один из них.

Эффективность антенны проверяли так: включали режим «только 3G». Соответственно, если 3G не ловится, то нет и передачи данных. «Палкометр» при этом может показывать как отличный уровень сигнала, 4-5 палочек, так и слабый — 1-2. В первом случае это означает, что есть только 2G подключение.

Проволока, кастрюли и удлинитель

Для начала рассмотрим самый простой вариант: три-четыре витка медной проволоки, намотанные на модем. Умельцы со стажем советуют наматывать провод на самом конце модема, где расположена встроенная антенна.

В нашем случае и «палкометр», и индикатор уровня в «информации о модеме» бодро показали увеличение уровня сигнала. По крайней мере, с нестабильных -107 дБ (децибел соотношения сигнал/шум) он подрос до уверенных -101 дБ. Строго говоря, такое «проволочное решение» больше напоминает искусство: толщину провода, количество витков и длину свободного конца антенны нужно подбирать для каждого конкретного места и модема. К примеру, лишний виток или 5 см провода могут не улучшить, а, напротив, ухудшить сигнал.

Второй вариант — кастрюля или дуршлаг. Любители экспериментировать, доведенные до отчаяния низкой скоростью доступа, а то и вовсе его отсутствием, мастерят экзотические конструкции в виде экранов, кастрюль и даже спутниковых тарелок. Поймать 3G с помощью кастрюли проще, чем с проводом, но и времени на установку это требует больше.

Кстати, часто в комплекте с модемом идет кабель-удлинитель на 3- 5 метров с кусочком двустороннего скотча для крепления на окно или стену. Этот вариант описывают сами операторы в руководстве. По качеству удлинитель сравним с проволокой. Но мне лично бывает проще крутануть кусочек проволоки, чтобы «поймать» 3G, чем возиться с удлинителем.

Баночная антенна

Идея баночных антенн перекочевала в мобильную связь из сетей Wi-Fi, где с их помощью умельцы «растягивают» сети на километровые расстояния между хот-спотами. В классическом варианте баночная антенна выглядит так.

В нашем случае для банки из-под кофе получилось следующее: D (диаметр банки) = 100 мм, Lo (длина волны) = 143 мм, Lo/4 = 36 мм, Lg (длина волны) = 261 мм, Lg/4 = 65 мм. На расстоянии Lg/4 от дна банки делается отверстие и в нем закрепляется стандартное антенное гнездо с припаянным к нему волноводом длиной Lo/4 из медной 2-мм проволоки.

Однако эта процедура требует изрядных навыков пайки и может обернуться как потерей гарантии на модем, так и его поломкой. Есть другой путь. В банке делается отверстие таким образом, что в него плотно входит сам модем.

Нужно экспериментально подобрать длину выступающей части близкой нашим расчетам (Lo/4 = 36 мм). Естественно, придется «покружиться» с банкой по дому, чтобы найти место, где уровень сигнала максимален.

Антенна Харченко для 3G

К сожалению, предложенные выше решения далеко не всегда приводят к желаемому результату, а значит, имеет смысл попробовать более продвинутое решение – изготовить простую, но эффективную рамочную антенну. По отзывам, очень хороший результат дает антенна Харченко, представляющая собой два квадратных элемента. Расчет на частоту 2100 МГц дает следующие результаты: при длине волны λ= 143 мм сторона квадрата составляет 53 мм. Берем толстый (3,5- 4 мм) медный провод и изгибаем его как показано на фото.

Кроме этого, для снижения внутреннего сопротивления антенны рекомендуется делать не квадратные элементы, а ромбовидные с углом в 120˚.

К нему припаивается кусочек медного провода, а вся конструкция – к антенне.

Расстояние между рефлектором и антенной должно составлять 36 мм. Мы использовали пластмассовый колпачок от дезодоранта. В принципе, дальнейший процесс творчества хорошо иллюстрируют фотографии.

Бесконтактный адаптер

При отсутствии в модеме разъема задача подключения внешней антенны становится краеугольным камнем в борьбе за скорость 3G. В продаже можно встретить устройства, описанные выше, которые представляют собой штыревую антенну с бесконтактным подключением к модему. По сути, это тот же кусочек провода, намотанный на модем, только заключенный в пластик для жесткости и удобства пользования. Нередко такие изделия называют бесконтактным антенным адаптером. Это неверно. Бесконтактные антенные адаптеры служат для подключения любых антенн как к телефонам, так и к модемам и выглядят так:

Работа бесконтактного антенного адаптера основана на принципе «антенна-антенна» или переизлучения сигнала с антенны модема на антенну адаптера и обратно. Потери сигнала при этом зависят от следующих факторов: расстояния между встроенной антенной модема и антенной адаптера, от их взаимного расположения, частоты сигнала и других факторов.

При прочих равных для диапазона 900 МГц потери при таком соединении достигают 2,5 дБ, тогда как для диапазона 2100 МГц сигнал затухает уже на 7 дБ. Если добавить сюда потери на соединениях (1 дБ) и затухание в кабеле (до 3 дБ на 10 метров), то полученные от антенны дополнительные 10-12 дБ при работе в диапазоне 2100 МГц будут просто потеряны. Поэтому, наибольшую пользу бесконтактный адаптер принесёт лишь при работе в диапазоне 900 МГц.

Эффективность бесконтактных адаптеров ничуть не лучше нескольких витков провода. Причем если для диапазона частот GSM (900 МГц) это не критично, то для UMTS (1900-2100 МГц) потери будут очень серьезными и эффекта от такого переходника может не быть.

Какой вариант 3G-антенны выбрать, решать вам. Вероятно, придётся перепробовать несколько, чтобы найти наилучший. У моего модема адаптера на внешнюю антенну нет, поэтому я просто вставляю модем в прорезь банки и подключаю к ПК по USB-проводу. Этого оказывается достаточно.

Антенна в виде проволоки тоже неплохо справляется, но неудобна в траспортировке. Наилучший вариант по качеству — антенна Харченко, но, увы, вариант это исключительно стационарный, тогда как мне нужен мобильный доступ в Сеть.

Также советую при выборе модема обращать внимание на наличие гнезда для антенны. Если же подходящей модели с гнездом для антенны нет, то имеет смысл сходить в мастерскую по ремонту сотовых телефонов и попросить подпаять к внутренней антенне модема самодельный переходник.

В заключение отмечу, что положительного результата по улучшению скорости доступа можно достичь далеко не всегда. Настроив антенну и добившись стабильного коннекта, спустя какое-то время можно обнаружить отсутствие сигнала. Дело в том, что при большой нагрузке на сеть модем автоматически перенастраивается на другие базовые станции, которых он, увы, уже не видит. В этом случае вновь придётся заняться лозоходством в поисках 3G.

Андрей Барышев, г. Выборг

Немалому количеству пользователей беспроводного Интернета приходится сталкиваться с проблемой низкой скорости соединения. Особенно актуальна эта проблема для абонентов, живущих за пределами крупных населенных пунктов и при большой удаленности от ближайших вышек сотовых операторов. Но и в городах с плотной застройкой может случиться так, что прием прямого сотового сигнала невозможен, приходится довольствоваться использованием отраженного сигнала, ослабленного в несколько раз. Во всех этих случаях может оказаться довольно эффективным применение дополнительных выносных антенн, предлагаемые конструкции которых различаются принципом своего построения, сложностью и заявленными радиотехническими параметрами.

В моем случае проблема состояла в крайне низкой скорости Интернет-соединения из-за большой удаленности от вышки (10 км по прямой). Кроме того, прием прямого сигнала был невозможен из-за находящихся впереди панельных пятиэтажек. По этой причине 3G-сигнал модемом практически не фиксировался, и работать можно было только в режиме GPRS (использовался модем МТС MF192+).

Были рассмотрены многочисленные способы повышения уровня принимаемого сигнала, в том числе, найденные на сайтах в Интернете. Проанализировав различные конструкции антенн и отзывы об их работе, можно было сделать вывод, что наиболее эффективно работают либо варианты направленных антенн типа «волновой канал», либо тарелки-отражатели, в фокусе которых располагается сам модем. Но изготовление таких антенн требует точных и сложных расчетов и довольно специфических материалов, поэтому делать их в домашних условиях непросто. А варианты с выносом самого модема «на улицу» (за окно, на крышу и др.) сразу отпали из-за необходимости применения USB удлинителя протяженностью более 15 м. Даже при значительно меньших размерах такого удлинителя модем может перестать нормально работать из-за затухания сигнала и падения напряжения питания. Кроме того, модем в принципе не предназначен для работы в уличных условиях при значительных перепадах температуры и влажности. Поэтому рассматривались только комнатные направленные антенны, лучшими из которых, по многочисленным отзывам, являлись антенны «зигзаг Харченко» или «би-квадрат».

Но, несмотря на внешнюю простоту, вариантов изготовления такой антенны также можно найти немало, при этом нередко указываются совершенно разные размеры составных элементов и способы компоновки всей конструкции. Для сравнения всех вариантов на практике были изготовлены и проверены в работе несколько таких антенн с различными размерами и в разных «модификациях», в том числе, варианты антенны с четырьмя и шестью квадратами (двойной и тройной «би-квадрат», соответственно). При этом мои конструкции позволяли оперативно изменять конфигурацию и размеры различных составных элементов.

Следует сказать, что в моем случае применение двойного и тройного вариантов «би-квадрата» не показало практически никакого преимущества перед обычным, простым вариантом этой антенны. Поэтому в дальнейшем будет рассмотрен подробный расчет и особенности изготовления «классической» антенны.

Расчет антенны

Для точного расчета размеров антенны не потребуется ни специальных теоретических познаний, ни каких-либо программ.

Периметр рамки антенны такого типа должен быть равен длине волны принимаемого радиосигнала. В нашем случае длину волны можно рассчитать, зная частоту сигнала 3G, которая составляет 2100 МГц. Для этого нужно разделить скорость распространения радиоволн (300,000 км/с) на частоту, в результате чего длина рамки получается равной

300,000/2,100,000 = 0.143 м.

Поскольку рамка имеет форму квадрата, следует разделить ее общую длину на 4, в результате чего получим длину каждой стороны квадрата, равную 35.75 мм. Во многих источниках можно встретить совершенно другие размеры сторон — от 27 до 53 мм. Очевидно, такие антенны рассчитаны уже на другой диапазон, например GSM или Wi-Fi, рабочие частоты у которых, соответственно, ниже или выше, чем в нашем случае.

Коэффициент усиления данной антенны примерно 6 дБ. При ее изготовлении все размеры нужно соблюдать как можно точнее, от качества изготовления сильно зависит и качество работы. Следует заметить, что любая антенна без усилителя не усиливает сигнал как таковой, а выделяет его на фоне других сигналов и различных помех (если антенна не широкополосная). За счет этого мы и получаем нужный нам сигнал, уровень которого гораздо выше уровня помех. Поэтому точное соблюдение размеров антенны важно, ведь таким образом мы получим точную настройку на нужную рабочую частоту!

Чтобы увеличить усиление до 9 дБ, можно применить рефлектор. Это может быть металлическая пластина, мелкая сетка или даже фольга, наклеенная на фанеру или плотный картон, с размерами на 10-15% больше площади «полотна» самой антенны. В данном случае рефлектор будет иметь размеры 125 × 75 мм.

Изготовление

Таким образом, антенна для приема сигналов 3G (без рефлектора) будет выглядеть, как показано на Рисунке 1.

Рисунок 1.

Для ее изготовления нам потребуется медный провод сечением не менее 4 мм 2 (можно использовать, например, «жилу» от силового электрического кабеля марки ВВГ или NUM). Периметр каждого квадрата равен длине волны — 143 мм. Поскольку антенна состоит из двух квадратов, то понадобится отрезок провода длиной 2 ×143 мм = 286 мм.

Делим провод на 8 равных отрезков и изгибаем в этих местах под углом 90°, а свободные концы спаиваем между собой, чтобы получился замкнутый контур (Рисунки 2 и 3):

Рефлектор следует закрепить позади «квадратов» антенны, причем расстояние до рефлектора тоже имеет большое значение, так как влияет на входное сопротивление и согласование с соединительным кабелем. Теоретически это расстояние должно составлять ¼ длины волны, что в нашем случае составляет 143/4 = 35.75 мм. Но моя антенна, например, лучше работает при расстоянии 18 мм, а это получается 1/8 длины волны. Поэтому расстояние до рефлектора лучше сделать регулируемым и поэкспериментировать с ним в процессе настройки. Для этого берем отрезок медной трубки подходящего диаметра (туда должен входить наш соединительный кабель), например, от телескопической антенны для приемников/телевизоров. Придаем ему форму, показанную на Рисунке 4.

В пластине рефлектора сверлим отверстие в центре, чтобы туда плотно входила эта трубка. Она не должна свободно болтаться, тогда ее можно не припаивать к рефлектору и при настройке сдвигать, регулируя расстояние до плоскости антенны. Припаиваем нашу рамку из двух квадратов к этой трубке, как показано на Рисунке 5).

Сквозь трубку пропускаем кабель и припаиваем его центральную жилу к внутреннему углу рамки напротив отверстия трубки, а оплетку-экран кабеля — к трубке с противоположной стороны рефлектора (Рисунки 6 и 7).

После окончательной настройки антенны трубку можно припаять к рефлектору. Плоскость антенны должна быть строго параллельна плоскости рефлектора, потому что даже небольшой перекос и непараллельность могут сильно снизить уровень сигнала. Для обеспечения жесткости конструкции между рефлектором и крайними углами рамки можно приклеить подкладки из текстолита или другого хорошего изолятора.

Соединение с модемом

Если на вашем модеме нет специального разъема для подключения внешней антенны, то придется сделать своеобразный адаптер, который надевается снаружи и передает сигнал на встроенную антенну модема посредством переизлучения. В простейшем случае можно просто плотно обмотать модем (в месте расположения его внутренней антенны) несколькими витками центральной жилы соединительного кабеля, как показано на Рисунке 8.

Количество витков, обычно равное 2…5, подбирается при настройке по максимуму принимаемого сигнала. Затем эти витки следует закрепить на модеме изолентой. А можно сделать конструкцию посложнее, более удобную и эффективную. Такой вариант адаптера показан на Рисунке 9.

Конструктивно он представляет собой кольцо, которое плотно облегает корпус модема в месте расположения его внутренней антенны. Кольцо можно сделать из полоски медной фольги шириной 45 мм, концы которой нужно спаять между собой. К этому кольцу припаивается центральная жила соединительного ВЧ-кабеля. Из другой полоски такой же фольги, но с размерами 25 × 75 мм, изгибается полукольцо, как показано на Рисунке 9, а к нему припаивается оплетка-экран кабеля. Электрического контакта между кольцом и полукольцом быть не должно. Регулируя положение полукольца и угол его наклона относительно модема, нужно добиться максимального уровня принимаемого сигнала. Размеры такого адаптера никак не рассчитывались теоретически, а были подобраны путем экспериментов. У модемов разных типов и моделей расположение встроенной антенны внутри корпуса также может быть разным (в районе разъема USB или на другом его конце). Это следует учитывать при расположении адаптера на корпусе вашего модема!

Соединительный ВЧ-кабель

Немного о типах и марках кабеля. Помимо качественных показателей, кабель может иметь разное волновое сопротивление — 50 или 75 Ом, что нужно принимать во внимание при его выборе. Сопротивление беспроводных модемов, как правило, составляет 75 Ом. Поэтому лучше, конечно, использовать 75-омный кабель. Судя по многочисленным рекомендациям, лучше использовать кабели марок 10D-FB, 8D-FB, 5D-FB (в порядке убывания качества) из-за малых показателей затухания сигнала. Хуже показывают себя кабели марок RG-6, RG-8Х. Поэтому, особенно при длине кабеля более 5 м, выбирайте более качественный вариант, иначе можно потерять все то «усиление», которое получите от антенны!

Настройка антенны

Расположив антенну так, чтобы она была направлена в сторону ближайшей вышки сотовой связи (желательно у окна или напротив него), отрегулируйте положение антенны и расстояние между ней и пластиной рефлектора, сдвигая трубку. Ориентироваться надо по уровню сигнала, и для этого лучше использовать специальные программы, например программу «MDMA» (можно скачать в Интернете), где есть шкала уровня сигнала в децибелах. Эта программа работает не со всеми модемами, но есть и другие, подобные ей, показывающие уровень сигнала в децибелах (отношение составляющих «сигнал/шум»). Ориентироваться можно и в стандартной программе-коннекте для вашего модема по уровню сигнала значка антенны, но это не очень удобно, потому что там, во-первых, имеет место несколько запоздалая реакция на изменение сигнала (до 10 — 20 с), а во-вторых, это будет не совсем корректно. Потому что важен именно показатель отношения сигнал/шум, а не уровень сигнала в целом.

В моем случае показатель шкалы антенны «родного» коннект-менеджера увеличился после подключения и настройки антенны несильно, всего на 2 — 3 деления. Однако скорость Интернет-соединения при этом поднялась очень ощутимо. Скорость закачек увеличилась с 0.5 Мб/с до 3…4 Мб/с в дневное время, и еще больше ночью. Без такой антенны, как уже говорилось ранее, прием сигнала 3G вообще был невозможен.

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться .

• a190003 Огромное спасибо, будем тоже пробовать.
• a190003 а если еще упростить антенну сделать её по типу «двойной квадрат» или «волновой канал».Сильный недостаток данной конструкции -это «парусность» и сложность конструкции с изоляцией активных элементов от экрана и надежной фиксации центральной трубы в экране.Преимущество нет согласующего «колена» в излучателе по волновому сопротивлению согласования кабеля снижения..Как вы считает можно ли использовать её в качестве излучающей антенны?
• Вообще-то обычная «полька» тоже работает,только пробовал её без усилителя.Тема антенн (равно как и модемов) изъедена «до дыр» на: http://netobzor.org/forum/index.php
• Sashok.1964 эта тема не может быть изъедена,согласование антенн что бы на ней сигнал как огни св. эльфа святились- трудная задача.А так я в теме «Информация для практического применения» предложил антенны из зонтов делать. а.
• СДМА как и 3 Джи не только согласование. Длина и качество кабеля+направленость антенны = качество приёма (кабель RG6 или аналог) не более 10м.Кстати,кабель припаян «напрямую»,нет даже петли и откуда автор взял,что R модемов=75 Ом? Из того,что намотал 3 витка на модем?Он хоть разобранный модем в руках держал? Если да,то должен знать,что в нём есть внутренняя антенна,которую можно выкинуть и впаять гнездо под наружку. P.S.Если уж намотал центр.жилу,то подвигай на Ec/lo модем в средине витков. Как по мне,так витки расположены за!антенной,но никак не на ней
• По поводу изоляции активного элемента прилагаю фото, а парусность можно снизить изготовив рефлектор из сетки. В процессе работы антенна и принимает и передает, модем не «горит», значит согласование достаточно(не факт. что оптимально)
• С новой антеной какая скорость, конечно придумано оригинально, спасибо за идею и фото.
• a190003 двумя активными точками крепления, параллельность директора относительно рефлектора не обеспечить.И предполагается,что антенна должна быть удалена от модема на 10-15 метров вверх.
• Ну так никто не мешает поставить пару стоек по вершинам, а вообще жесткость вполне достаточна (размеры антенны не велики, стойки большого диаметра).При такой удаленности, я считаю, оптимальнее выносить модем с роутером в герметичном боксе, а удлиннять витую пару(питание по свободным жилам), иначе на компенсацию потерь в кабеле и соединениях не хватит усиления антенны, да и витая пара подешевле хорошего коаксиала.
• Ну тогда уж и климат-контроль этому модему с роутером в герметичном боксе. 😉 К примеру, только у USB модема Samsung Z810 увидел возможность работы от -10″С. Смотрел только: http://dimonvideo.ru/articles/3344
• чем выше частота сигнала — тем в более тонком приповерхностном слое протекает ток. в идеале материал для антенны должен быть полирован.
• Не соглашусь,т.к. полировка никак не влияет на протекание I,в отличие от материала для изготовления хотя и он не столь суть важен. Если изготовить антенну под определённую частоту (спектр),задать верное направление на БС то и удельным R антенны можно принебречь
• Sashok.1964 Вот посеребрить гальваникой обязательно.
• Ну если так хочется,то самое простое — фиксаж (закрепитель фотографий), я им платы гальванил после травления,самое оно!
• Sashok.1964 отработанный фиксаж это уже невозможно. так что батарейка 4,5 v,соляной раствор и два электрода,один из них серебряная ложка другой отдраенный наждачкой и обезжиренный «директор» ,часов на 10.- добротность контура и сигнала повысится раза в три.
• Так никто и не говорил про отработку,ясен перец,что с него взять?:D
• Sashok.1964 для информации. только в отработанном закрепителе-фиксаже и есть серебро, в свежеприготовленном только сульфит натрия.Не прореагирующие галогениды серебра на пленке растворяются в фиксаже,что б засветки не было и фотки не желтели.
• К примеру, только у USB модема Samsung Z810 увидел возможность работы от -10″С На улице -20 модемы (Евро сеть и МТС) работают нормально.
• куда большая сложность в том, что производители технологии 3G мудаки и не думали о людях, когда делали это «чудо». то есть думали, но о тех, кто живёт под вышкой. давно есть возможность подключиться к этой хрени на хорошей скорости, так как компьютер удачно стоит, но принципиально не буду теперь этого делать. это технология для мобилок и ноутбуков.
• а удлиннённым кабелем для УСБ и правильной ориентацией модема удалось увеличить скорость приёма с 1,6макс до 6,5макс:)

На тему дополнительных внешних антенн для сетей 3G есть много противоречивой информации на различных сайтах. Имеется в виду как конструкция самих антенн, так и размеры ее составных элементов. Я и сам столкнулся с такой проблемой, как крайне неудовлетворительное качество работы 3G модема и низкая скорость соединения при удаленности от ближайшей антенны сотового оператора. Поэтому пришлось перепробовать множество различных вариантов, предлагаемых, в частности, в интернете. Варианты с выносом самого модема «на улицу» при помощи USB удлинителя отпали сразу. Во-первых, при большой длине такого удлинителя модем может просто не работать (падение напряжения питания, некачественные провода и экранирование), а во-вторых — модем в принципе не предназначен для работы в уличных условиях. Влага и перепады температур вряд ли позволять ему работать нормально долгое время. Поэтому стояла задача найти приемлемый комнатный вариант направленной антенны и, судя по многочисленным положительным отзывам, таким вариантом может являться «зигзаг Харченко» (или «Би-квадрат»).

Вариантов изготовления такой антенны множество, в том числе и на зарубежных сайтах. Конструкция и размеры при этом отличаются, так что пришлось сделать более десятка различных предлагаемых вариантов, чтобы найти наиболее приемлемый и реально действующий на практике.

Есть специальные программы для расчета 3G антенн , можно воспользоваться ими, но в данном случае размеры антенны можно легко подсчитать, зная нужную нам рабочую частоту — 2100 МГц (для 3G сигнала). Рассчитываем длину волны, для этого нужно разделить скорость распространения радиоволн (300000 км/сек) на частоту: 300000 / 2100000 = 0, 143 м. Периметр рамки должен быть равен длине волны, то есть 143 мм, тогда сторона квадрата будет составлять: 143 / 4 = 35,75 мм. Во многих же источниках даны совершенно разные длины сторон — от 27 до 53 мм… Очевидно, что такие антенны рассчитаны уже на другой диапазон частот (GSM или Wi-Fi или вообще неведомые мне) и хорошо работать будут только в этом диапазоне. Для случая с 3G сигналом антенна будет выглядеть так:

Для ее изготовления потребуется медный провод диаметром 2,5…4 мм (можно использовать алюминиевый или стальной, но их сложно паять, а стальной еще и изгибать). Провод нужного диаметра можно взять, например, из силового кабеля NUM 3х2,5 (2х2,5) или подобного. Периметр каждого квадрата равен длине волны — 143 мм. Поскольку антенна у нас состоит из двух квадратов, то понадобится отрезок провода, равный 2 х143 мм = 286 мм.

Коэффициент усиления антенны примерно 6 дБ. При ее изготовлении все размеры нужно соблюдать как можно точнее, от качества ее изготовления сильно зависит и качество работы. Следует заметить, что любая антенна (без усилителя) не усиливает сигнал как таковой, а выделяет его на фоне других сигналов и различных помех (если антенна не широкополосная). За счет этого мы и получаем нужный нам сигнал, уровень которого гораздо выше уровня помех. Поэтому соблюдение размеров антенны важно. Чтобы увеличить усиление до 9 дБ, можно применить рефлектор — металлическую пластину размерами на 10 % больше площади антенны (в разных источниках приводятся разные размеры рефлекторов. На практике увеличение размеров рефлектора не критично, то есть он может быть больше).

Рефлектор можно сделать из любой металлической пластины или даже из сетки/решетки с некрупными ячейками. Можно также взять, например, фанеру или толстый картон и наклеить на него фольгу. Расстояние от рефлектора до антенны тоже важно, от этого зависит, например, входное сопротивление. Теоретически (из разных источников) это расстояние должно составлять четверть длины волны, в нашем случае: 143 / 4 = 35,75 мм. Но моя антенна, например, лучше работает при расстоянии 18 мм (это получается 1/8 длины волны). Видимо так она лучше согласуется по сопротивлению с используемым мною соединительным кабелем (обычный «совдеповский»телевизионный антенный кабель).

Немного о кабелях. Они бывают, во-первых, разного качества, во-вторых — волновое сопротивление может быть 50 или 75 Ом, это нужно учитывать. Сопротивление беспроводных модемов, насколько мне известно, равно 75 Ом. Поэтому лучше, конечно, использовать 75-омный кабель. Судя по многочисленным рекомендациям, лучше использовать кабель марки 10D-FB, 8D-FB, 5D-FB (в порядке ухудшения качества) из-за малых затуханий. Похуже кабель RG-8X, RG-6. Поэтому при большой длине кабеля выбирайте более качественный вариант, иначе можно потерять все то «усиление», которое получим от самодельной 3G антенны . Предлагаю делать вариант антенны с возможностью изменять расстояние от антенны до рефлектора и подбирать оптимальное расстояние при настройке. Для этого берем отрезок медной трубки подходящего диаметра (туда должен входить наш кабель), можно взять от телескопической антенны для приемников/телевизоров:

В пластине рефлектора сверлим отверстие в центре, чтобы туда плотно входила эта трубка. Она не должна свободно болтаться, тогда ее можно не припаивать к рефлектору и при настройке сдвигать, регулируя расстояние до плоскости антенны.

Сквозь эту трубку пропускаем кабель, конец которого очищен от изоляции и экрана:

В разных источниках присутствует и разная информация о том, должен ли быть контакт трубки с рефлектором, или же ее надо изолировать. Пробовал делать и так, и этак — разницы никакой нет. При точно выдержанных размерах и правильно установленном расстоянии от рефлектора до антенны все работает нормально.

Плоскость 3G антенны должна быть строго параллельна плоскости рефлектора. Таким образом мы получим конструкцию, которая позволить нам двигать трубку, увеличивая или уменьшая расстояние от антенны до рефлектора. Вес антенны небольшой и в принципе она нормально держится на пайке. Но для большей прочности после настройки лучше все же использовать «подкладки» из диэлектрика (пластик, кусочки текстолита и др.) по краям антенны, как показано на фото ниже:

Потому что даже небольшой перекос и не параллельность могут сильно снизить уровень сигнала. Кабель лучше всего припаять напрямую к антенне, но можно сделать и разъемную конструкцию, закрепив ВЧ разъем на обратной стороне рефлектора или на небольшом отрезке кабеля:

В своём варианте использовал антенный разъем от ДМВ блока телевизора, но для таких частот конечно лучше применить специальные ВЧ разъемы, как на фото ниже:

Ну и теперь соединяем антенну с модемом. Если на вашем модеме есть внешнее антенное гнездо, то вам повезло) и нужно только купить соответствующий ответный разъем и подпаять его к кабелю. Если же антенного разъема нет, как, например, у меня, то нужно сделать своеобразный адаптер, который просто надевается на модем снаружи и передает сигнал на встроенную антенну модема методом переизлучения. На одном из сайтов недавно видел такую вот конструкцию:

Из медной фольги вырезаем полосу шириной 45 мм, обворачиваем ею модем и запаиваем концы. Получается «кольцо» высотой 45 мм, которое плотно надевается на модем. Припаиваем к нему центральный проводник кабеля. Затем вырезаем из такой же фольги полосу длиной 76 мм и шириной 27 мм, изгибаем в виде «полукольца» и припаиваем его к оплетке (экрану) кабеля (все размеры даю такие, как видел на сайте, не помню что за сайт был. И исходя из чего они рассчитывались не знаю, там не было это описано к сожалению). Получается в результате нечто подобное:

Вся эта конструкция может сниматься/надеваться на модем и перемещаться по самому модему.

Это нужно для того, чтобы найти оптимальное положение на модеме когда связь между внутренней антенной модема и эти адаптером окажется оптимальной. В модемах МТС, например, внутренняя антенна расположена рядом с USB разъемом, поэтому адаптер на фото сдвинут к этому краю. В модемах Мегафон и Билайн наоборот — антенна с другого конца, поэтому надо сдвигать туда. Честно говоря, есть способ проще — просто обмотать оголенную центральную жилу кабеля вокруг модема в районе его антенны несколькими витками:

Количество витков 2 — 5, подбирается экспериментально, по максимальному уровню сигнала.

Теперь можно воткнуть модем в разъем компа и настраивать антенну. Расположить ее надо у окна или напротив него в направлении на ближайшую к вам передающую вышку. У меня, например, прямое направление на вышку закрыто стоящим напротив домом, поэтому направил антенну не на вышку, а между домами и поймал таким образом отраженный сигнал:

Такой сигнал конечно значительно слабее чем если был бы прямой, тем не менее этого достаточно для значительного улучшения работы модема! Если, например, вынести антенну и поднять, скажем, на крышу, то понадобится метров 15 кабеля и потери в нем тоже будут не маленькие. Поэтому такой вариант меня лично вполне устраивает.

Расположив антенну отрегулируйте расстояние от антенну до рефлектора, сдвигая трубку. Ориентироваться надо по уровню сигнала и для этого лучше использовать специальные программы, например программу «MDMA» (можно скачать в интернете), где есть шкала уровня сигнала в децибелах. Ориентироваться можно и в стандартной программе-коннекте для вашего модема по уровню антенны, но это не очень удобно, потому что там какая то запоздалая реакция — вы поворачиваете антенну чтобы поймать максимальный сигнал, а программа реагирует на это с запозданием в несколько секунд. Помимо программы MDMA есть и другие подобные, но, например с моим модемом они работать почему то не хотят (модем МТС MF-192+). Поэтому при настройке ориентировался все же по количеству антенных «палок». При этом вовсе не обязательно, чтобы уровень сигнала составил полную шкалу палок! В моем случае без антенны сигнал не ловился вообще, или же появлялся кратковременно на пару минут и связь затем уходила в режим EDGE/GPRS, где сигнал более сильный. С антенной уровень сигнала тоже «не зашкаливает» конечно, учитывая что сигнал ловлю все-таки отраженный, а не прямой. На значке антенны две «палки», иногда три, в зависимости от погодных условий. Иногда даже падает до одной, однако при этом связь всегда устойчива и скорость выше, чем без антенны в десятки раз! Чтобы не быть голословным, приведу скриншоты с уровнями сигнала без антенны и с антеннами разных конструкций, которые испытывал (фото всех вариантов антенн есть в начале статьи).

ИСПЫТАНИЕ РАЗЛИЧНЫХ АНТЕНН ДЛЯ 3G

1. С антенной «би-квадрат», где размер стороны ромба 53 мм:

2. С антенной «двойной би-квадрат» (где 4 ромба) и размер стороны ромба 35 мм:

3. С антенной «тройной би-квадрат» (где 6 ромбов) и размер стороны ромба 35 мм:

4. С антенной «би-квадрат», где размер стороны ромба 35,75 мм (та, изготовление которой и описано в данной статье):

В «родной» программе коннект-менеджера МТС это выглядит так:

Без антенны скорость соединения была на уровне 30 — 70 кбит/сек. Так что разница очевидна. Вовсе не стану утверждать, что другие антенны, которые я испытывал, менее эффективны чем эта. Скорее всего там были даны размеры не для сигнала 3G, а для других сигналов — GPRS, … Хотя в описаниях к ним и указывалось, что это конструкции именно для 3 G. В условиях приема прямого, а не отраженного, как у меня, сигнала, возможно они работали бы лучше. Но все равно расчеты показывают, что там какой-то другой диапазон частот. Наибольший коэффициент усиления можно получить при стороне ромба, равной длине волны, умноженной на коэффициент 0,375 (143 мм х 0,375 = 53,6 мм). Но у меня почему-то такая антенна работала хуже (см. 1.скриншот). Также есть рекомендации «сжать» ромбы по ширине до угла 120о, это уменьшит внутреннее сопротивление антенны и будет лучшее согласование с 75-омным кабелем:

Есть еще варианты изготовления такой антенны с кольцами вместо ромбов (из такого же отрезка провода выгибаются два кольца). Этот вариант не пробовал и сказать поэтому ничего не могу. Пока остановился на варианте, который здесь описал. Да, еще один момент — в зависимости от поляризации принимаемого сигнала антенну нужно располагать соответственно — горизонтально или вертикально. У меня она стоит горизонтально. Кроме того, такую антенну можно расположить в фокусе антенны-тарелки (рефлектором от тарелки), что значительно увеличит качество сигнала. В этой статье предоставил вам всю имеющуюся у меня на данный момент информацию. С вами был Барышев Андрей.

Всем привет.
Небольшая предыстория:
Построил я дом в деревне и переехал туда жить, а интернета в деревне нет, а как же в современной жизни без него?, да и по карте в зону покрытия 3G моя деревня не попадает. Долго я пытался что-то с этим сделать — есть, конечно, готовые решения, но они стоят довольно прилично и денег на них просто небыло, в итоге долгие поиски в интернете и было найдено решение, причем оооочень бюджетное и приступил я к изготовлению.
Материалы, которые потребовались:
1. USB модем с поддержкой 3G (у меня уже был от Мегафона)
2. Пара разъемов антенных (как к телевизору)
3. Метра полтора антенного кабеля (желательно 50Ом)
4. Кусочек медной проволоки
5. Отрезок профиля для крепления гипсокартона
6. Сантиметров десять тоненького провода
7. Четыре самореза, ну и еще какая-то мелочевка
Из инструментов:
1. Пассатижы с кусачками
2. Нож
3. Паяльник
В общем-то и все, смотрим фото:

Разобрал модем, вынул из него родную антенну, а на ее контакты двумя проводочками припаял антенный разъем.

Собрал все в корпус, разъем запаял пластмассой, у кого есть, можно термопистолетом…

Изготовил саму антенну по чертежам из интернета и закрепил на стену дома с улицы

Для поиска чертежей ключевое слово — «антенна харченко» — не реклама.
Все проверил — сигнал 3G поймал, но так как дома есть несколько компьютеров/ноутбуков/планшетов/телефонов))), то был куплен Wi Fi роутер с поддержкой 3G модемов

Роутер с вставленным самодельным модемом

И вроде бы счастье пришло, вот только сигнал был не стабильный и часто интернет пропадал.
Для решения этого вопроса была куплена самая дешевая спутниковая тарелка за 500 рублей и антенна была помещена напротив нее

Самодельная 3G антенна

После этого сигнал стал стабилен, но упала скорость исходящего трафика, а т.к. лучшего я добиться не смог, то остановился на этой конфигурации.
В принципе если использовать одно устройство, то видео с Ютуба можно смотреть без задержек, странички открываются довольно быстро, фотографии прогружаются тоже вполне приемлемо, а вот чтобы что-то выложить, приходится ждать, но это лучше чем ничего…
При тесте скорости получилось: входящий до 2,5 Мбит/с, исходящий до 0,4 Мбит/с.
Вот так я сделал себе интернет, стоимость всех материалов (роутер и модем в расчет не беру) получилось не более 600 рублей…
Напишу про одну тонкость с которой столкнулся.
Антенный кабель очень сильно теряет сигнал при увеличении его длинны, поэтому у меня использовано всего 1 метр, есть нормальные кабели, но в своем городе я их достать не смог, желательно ставить кабель с сопротивлением 50 Ом…
Ни и еще оператор у меня МТС и для этого пришлось перепрошить Мегафоновский модем)))

Предполагая разные вопросы напишу — пробовал распологать модем прям на спутниковой тарелке в герметичном корпусе, скорость была до 4 Мбит, но стабильность сигнала опять пропала, да и мой роутер почему то не дружит с USB удлиннителями, и постоянно «теряет» модем. А эта система работает месяцами без перезагрузки роутера…
И не надо писать, что проще купить готовый комплект — стояла задача сделать интернет почти без затрат и она выполнена и вполне себя оправдывает, работает так уже более двух лет…
