Подключить антенну конечно! Но Йота с переходом на новую технологию стала выдавать модем без видимых разъемов и теперь непонятно куда ее подключать.
Если вы не хотите мучаться с разбором модема и подключением пигтейла — вы можете купить готовые устройства, которые работают из коробки:
YotaStation M14 для городских условий (готовое устройство с 30м кабеля и антенной 14 дБ)
КАК ПОДКЛЮЧИТЬ 4 G АНТЕННУ К МОДЕМУ
СХЕМА ПОДКЛЮЧЕНИЯ СПУТНИКОВОЙ АНТЕННЫ НА 2 АНТЕННЫ
НАСТРОЙКА СПУТНИКОВОЙ АНТЕННЫ НА 3 СПУТНИКА САМОСТОЯТЕЛЬНО
ДОПОЛНИТЕЛЬНЫЙ УСИЛИТЕЛЬ ДЛЯ АКТИВНОЙ ТВ АНТЕННЫ
АНТЕННА ДЛЯ 3G 4G МОДЕМА СВОИМИ РУКАМИ
КОМНАТНАЯ АНТЕННА АРЕАЛ 2100 ПРИНЦИП РАБОТЫ
САМОДЕЛЬНАЯ АНТЕННА ДЛЯ WIFI НОУТБУКА

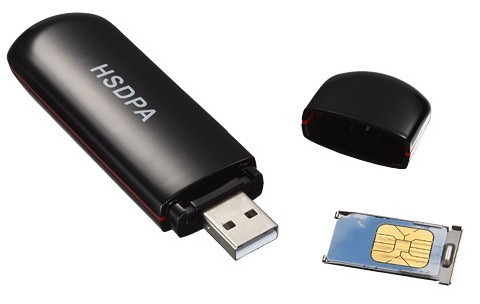

Переделка 3G модемов под внешнюю антенну
1. Первый и самый популярный способ – бесконтактный адаптер для 3g модема. Этот способ подходит ко всем типам 3G USB модемов, однако, он же, является наименее эффективным из-за потерь. Принцип действия заключается в том, что сигнал поступающий из внешней антенны переизлучается петлей связи адаптера на внутреннюю антенну модема и наоборот. Если используется качественный адаптер (например такой), то ослабление сигнала составит от 2 dB и до 6 dB, в зависимости от используемого модема и от того как лягут звезды.
Если используется такой адаптер, то потери будут поболее и могут превысить усиление антенны. Ослабление составит в среднем от 6 dB.
В интернете часто можно встретить следующий способ подключения
Как-то комментировать это особо желания нет, скажу так: в редких случаях от этого можно получить хоть какой-то толк.
Плюсы: Подходит для любого 3GUSB модема, который может в него влезть, надежность конструкции при использовании «нормального» адаптера
Минусы: Более высокие потери и громоздкость.
2. Второй, менее популярный но более эффективный, по сравнению с бесконтактным адаптером, способ – это подключение модема через разъем, если таковой имеется на модеме. Ослабление сигнала составит менее 1 dB, при условии использования качественного разъёма и правильном подключения. Самый популярный разъем такого типа который используют производители – это CRC9, немного менее популярным, но очень похожим, является TS9. На самом модеме устанавливается гнездо в котором, при подключении к нему штекера, происходит переключение сигнала с внутренней антенны на внешнюю. Такой тип разъема имеет небольшие габариты и его легко сломать и вообще, не очень удобно использовать. Поэтому, как правило, внешние 3G антенны идут с более серьезными высокочастотными разъемами типа «N», «SMA» или «FME», а штекеры типа CRC9, TS9 и им подобные, с завода ставят только на антенны с надписью made in china. А это значит что для подключения хорошей внешней антенны вам понадобится переходник или кабельная сборка. Вот переходник, а вот кабельная сборка.
Удобнее использовать именно сборку, т.к. цельнометаллический переходник делает и без того ненадежную конструкцию ещё более хлипкой.
Плюсы: Мылые потери при передаче сигнала (менее 1 dB) и возможность быстро отключить внешнюю антенну от модема.
Минусы: Громоздкость, малая надежность конструкции (лишний раз трогать ее не стоит, а то гнездо от платы легко оторвать можно или само соединение гнездо-штекер расшатается и выйдет из строя).
3. Переделка 3G модема. Запайка внешней антенны в модем.
